4.1.3 Sensoranschlüsse

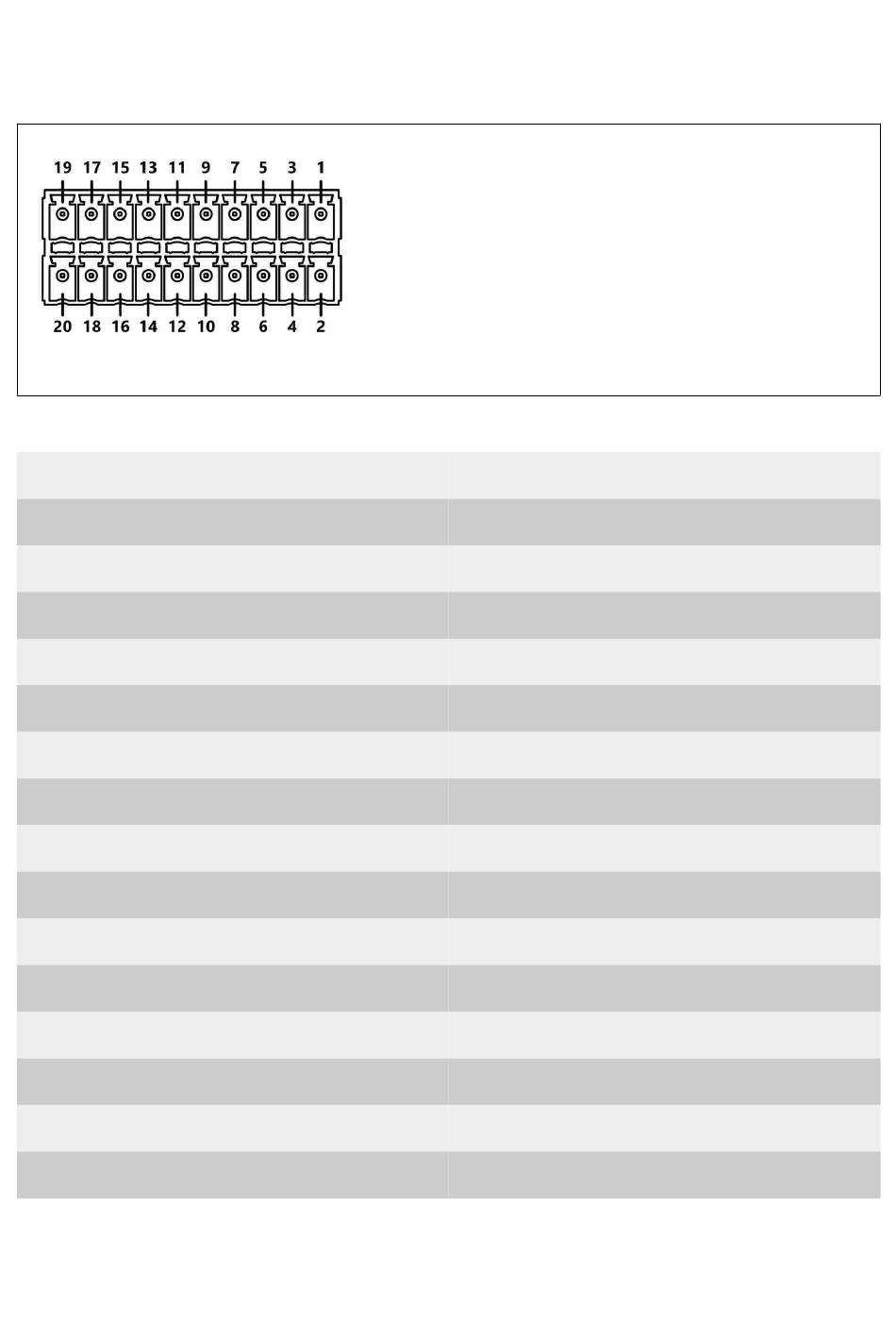

Abbildung 6: Sensoranschlüsse Pins
Pin
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
GAI Datenfunksysteme GmbH
Signal
Vsensor 12V / 15V
Vsensor 12V / 15V
Ground
Ground
Analog Eingang 1
Analog Eingang 2
Vsensor 12V / 15V
Vsensor 12V / 15V
Ground
Ground
Analog Eingang 4
Analog Eingang 3
Vsensor 12V / 15V
Vsensor 12V / 15V
Ground
Schnittstellen
Seite 19
