KT-Elektronik SOL3-7 Bedienanleitung Seite 18

18
Anlage
3o3.0.0
Kollektor-
Kollektor-
feld 2
feld 1
CP1 CP2 CVF
CRF
CF1 CF1 CF2
BE
BA
AE
AA
3o3. I.0
Anlage
Kollektor-
Kollektor-
feld 2
feld 1
CP1 CP2 CVF
CRF
CF1 CF1
CF2
BE
BA
AE
AA
3o3.2.0
Anlage
Kollektor-
Kollektor-
feld 2
feld 1
CP1 CP2 CVF
CRF
CF1 CF1 CF2
BE
BA
AE
AA
3o3.3.0
Anlage
Kollektor-
Kollektor-
feld 1 feld 2
CP1 CP2 CVF
CRF
CF1 CF1 CF2
BE
BA
AE
AA

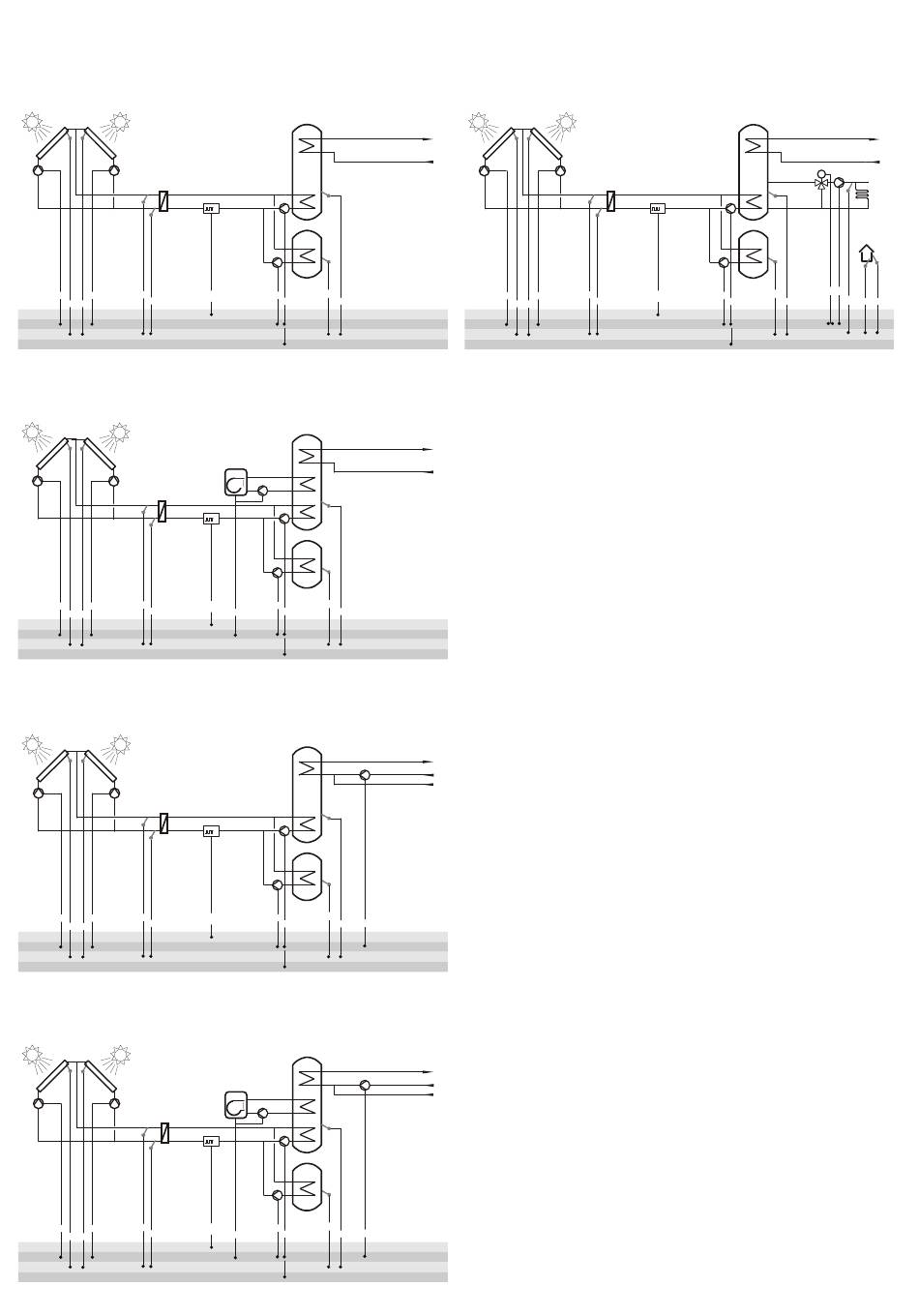

Zwei Kollektoren (2 Pumpen),
externer Wärmetauscher,
zwei Speicher mit zwei Pumpen
Speicher1
F
Speicher2
SF2
VST SP2
SP1
SF1
Ein Kollektor, externer Wärmetauscher,
zwei Speicher mit zwei Pumpen,
Nachheizung
Speicher1
Kessel
F
Speicher2
SF2
VST SP2
SP1 SF1
KP
Zwei Kollektoren (2 Pumpen),
externer Wärmetauscher,
zwei Speicher mit zwei Pumpen,
Zirkulationspumpe
Speicher1
F
Speicher2
SF2
SP2
VST
SP1 SF1 ZP
Zwei Kollektoren (2 Pumpen),
externer Wärmetauscher,
zwei Speicher mit zwei Pumpen,
Nachheizung, Zirkulationspumpe
Speicher1
Kessel
F
Speicher2
SF2
SP2
VST
SP1 ZP
KP SF1
3o3.0. I
Anlage
Kollektor-
Kollektor-
feld 1 feld 2
WW
KW
CP1 CP2 CVF
CRF
CF1 CF1 CF2
BE
BA
AE
AA
WW
KW
WW
Zirk.
KW
WW
Zirk.
KW
Anlagenschemata SOL3-7
Zwei Kollektoren (2 Pumpen),
externer Wärmetauscher,
zwei Speicher mit zwei Pumpen,
Heizkreis
Speicher1
F
Speicher2
SF2
SP2
VST
SP1
SF1
WW
KW
M
M1 UP1
VF1 RF AF
