weinor Opal Design II Montageanleitung Seite 30

Opal Design II / Opal Design II LED

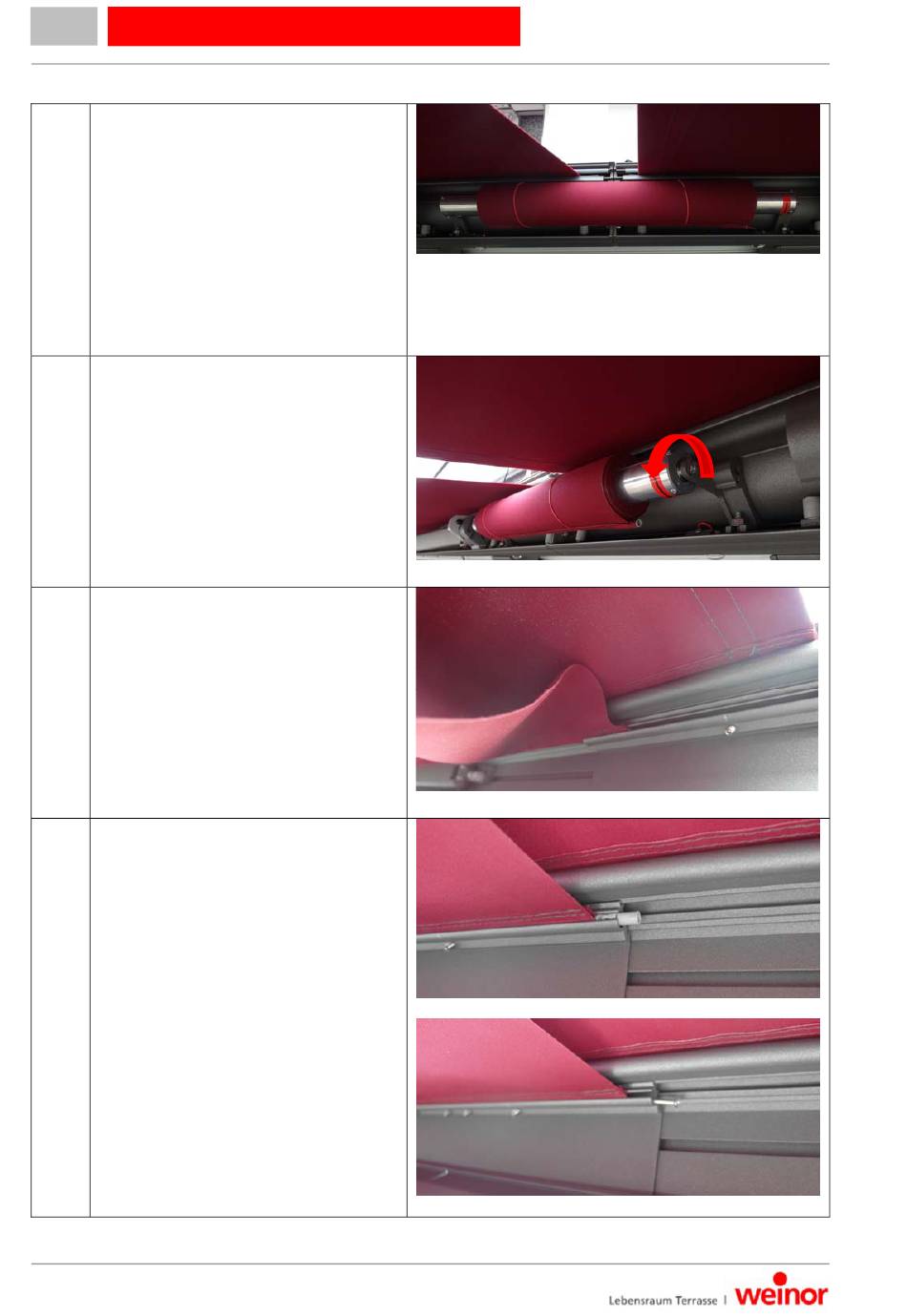

5. Halter Schlitzabdeckung in
Position schieben. Die rechte
Seite kann am Kastenboden
befestigt werden.
6. Federwelle mit Schlitztuch
zwischen die Halter
Schlitzabdeckung mittig
einspannen. Zum Ausrichten
sind gegebenenfalls die
Klemmschrauben am
Kassettenunterteil zu lösen.
7. Federwelle mit Tuch muss
vorgespannt werden. Dazu die
Federwelle mit Tuch 8x gegen
den Uhrzeigersinn (siehe roter
Aufkleber auf Federwelle) um die
eigene Achse drehen.
8. Das Tuch an der Kedergasse bis
zum Ausfallprofil ziehen.
9. Tuch mit Kedergasse und Keder
in die Kedernut des
Kopplungsprofils seitlich
einschieben.
10. Markise dann 1x Aus und
Einfahren. Dabei das
Wickelverhalten des
Schlitztuches prüfen,
gegebenenfalls das Tuch am
Kopplungsprofil leicht
verschieben.
11. In der Position des optimalen
Wickelverhaltens dann das
Schlitztuch mit Dübel und
Schrauben am Kopplungsprofil
arretieren.
Artikelnummer 116521-0000
Version 4 01.04.2014
Technische Änderungen vorbehalten
Seite 30/49
Montageanleitung
