Opal Design II / Opal Design II LED

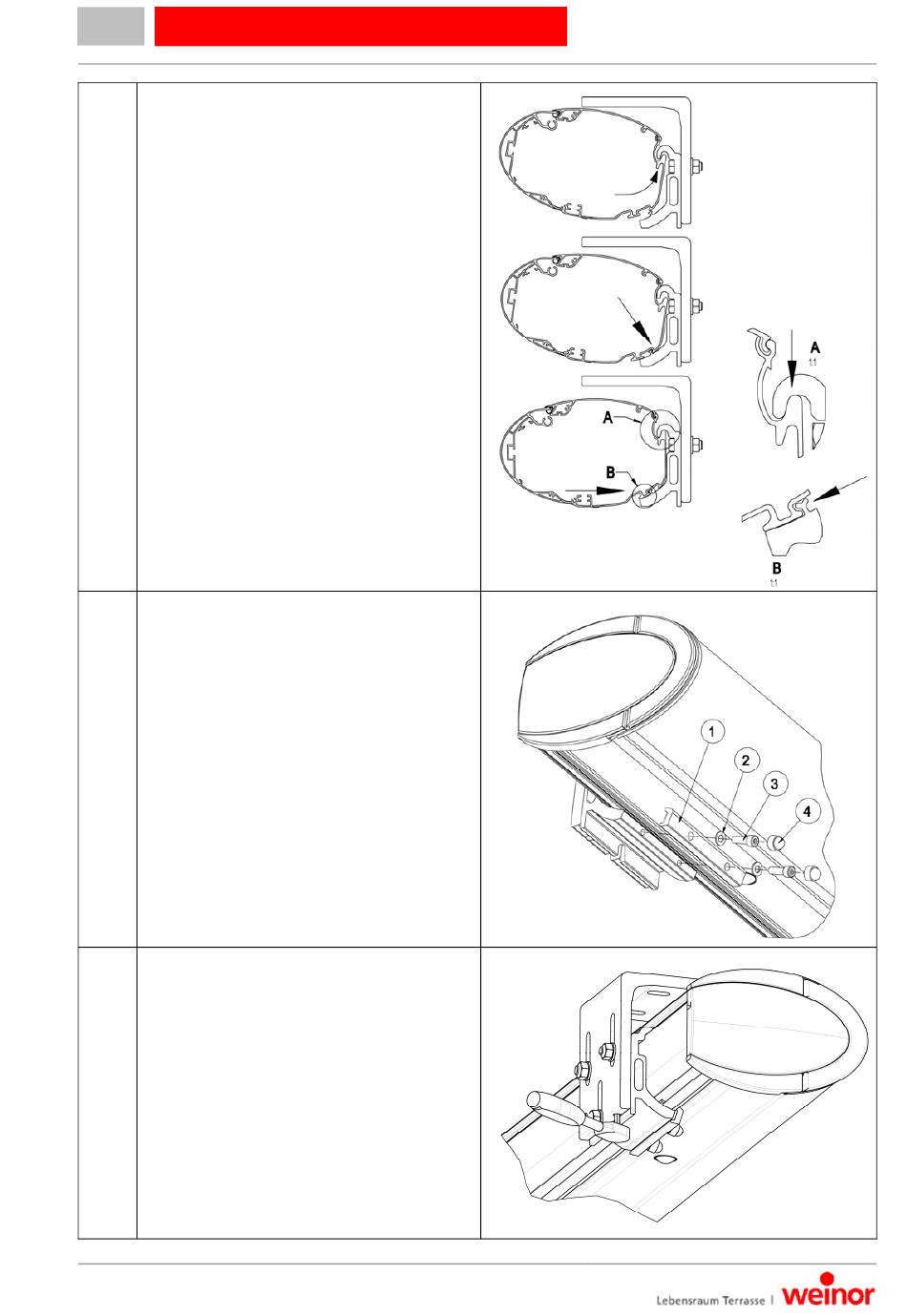

4.
Markise einhängen
5.
Klemmprofil an Aufnahmeplatte
verschrauben
1. Klemmprofil (1) mit
Innensechskantschrauben (3) und
Scheiben (2) montieren.
2. Abdeckkappen (4) anbringen.
6.
Verschrauben der Aufnahmeplatte
1. Markise durch Drehen des
Gewindestiftes im Uhrzeigersinn bis
zum Anschlag hochschrauben.
2. Oberen M12 Schrauben fest
anziehen.
3. Untere M12 Schraube einsetzen
und fest anziehen.
Artikelnummer 116521-0000
Version 4
01.04.2014
Technische Änderungen vorbehalten
Seite 21/49
