weinor Opal Design II Montageanleitung Seite 16

Opal Design II / Opal Design II LED

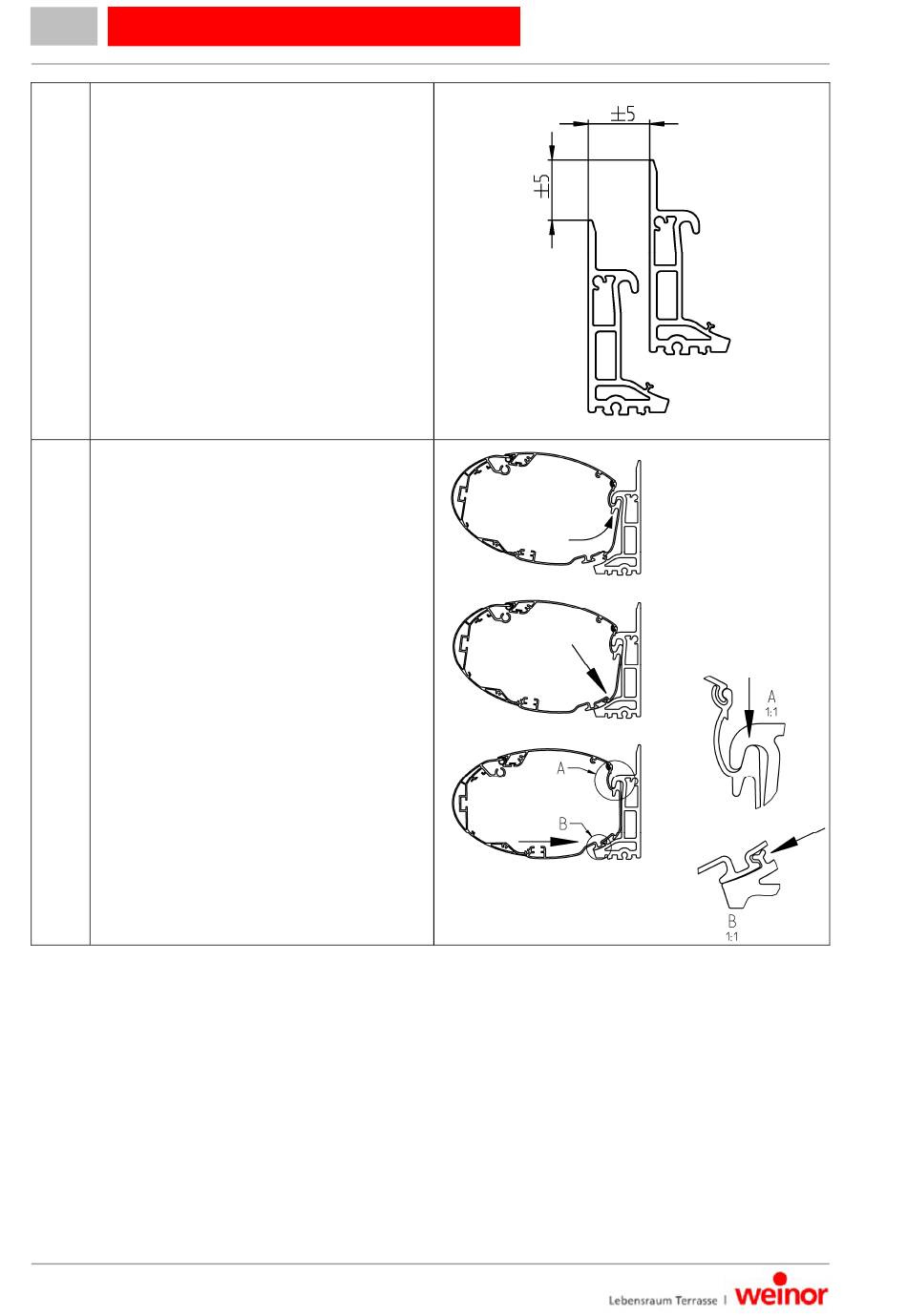

2. Konsolenausrichtung prüfen
1. Flucht der Konsolen prüfen
2. Ausrichtung in der Höhe und Tiefe
prüfen; Abweichungen (z. B. durch
Welligkeit der Wand) max. ± 5 mm
zulässig. Falls notwendig, sach-
gemäß unterlegen.
3. Markise einhängen
1. Markise in den Steg der Konsole
eindrehen; sie muss auf der unteren
Nase der Wandkonsole sitzen.
Artikelnummer 116521-0000
Version 4 01.04.2014
Technische Änderungen vorbehalten
Seite 16/49
