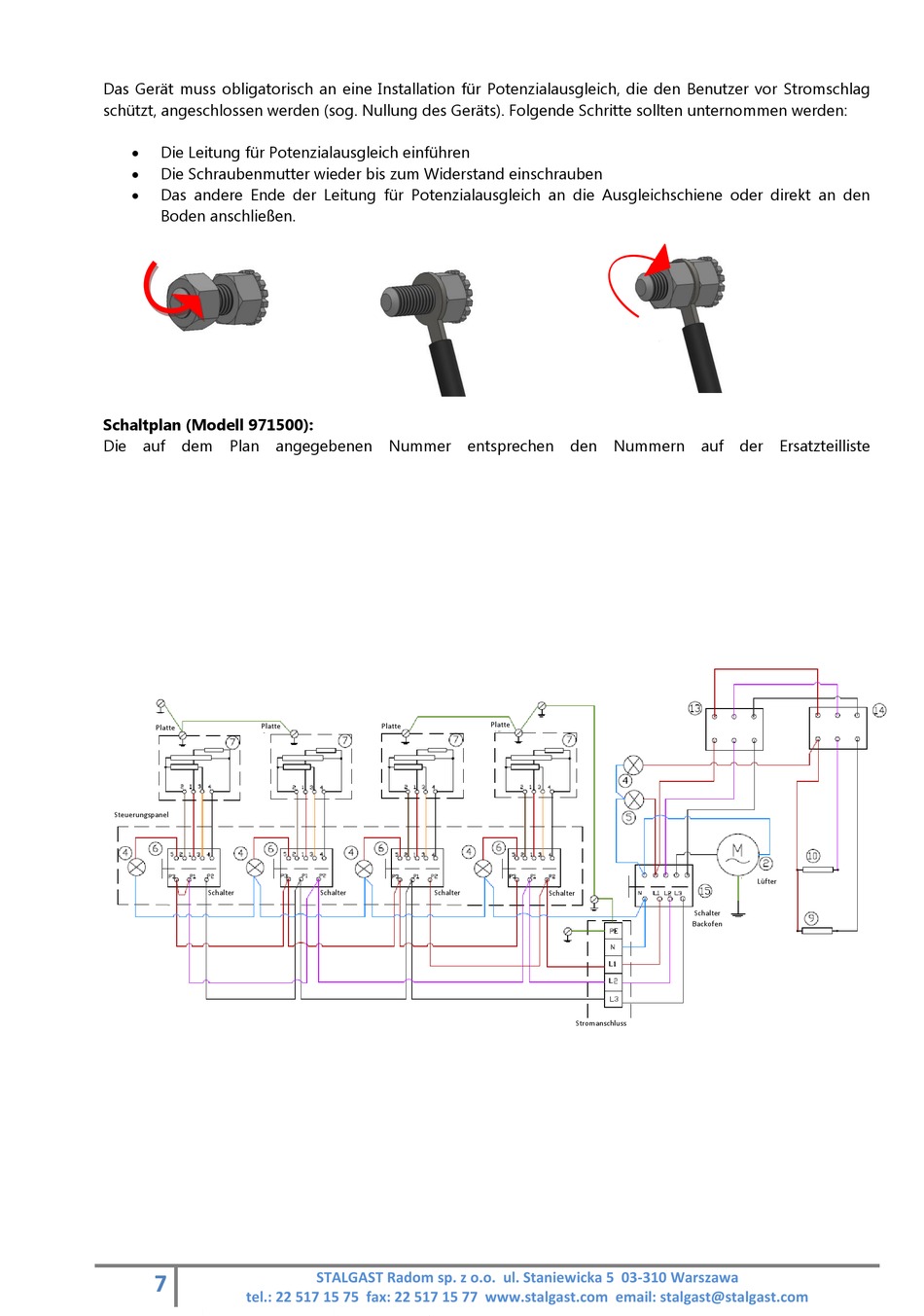

Das Gerät muss obligatorisch an eine Installation für Potenzialausgleich, die den Benutzer vor Stromschlag
schützt, angeschlossen werden (sog. Nullung des Geräts). Folgende Schritte sollten unternommen werden:
Die Leitung für Potenzialausgleich einführen
Die Schraubenmutter wieder bis zum Widerstand einschrauben
Das andere Ende der Leitung für Potenzialausgleich an die Ausgleichschiene oder direkt an den
Boden anschließen.
Schaltplan (Modell 971500):
Die auf dem Plan angegebenen Nummer entsprechen den Nummern auf der Ersatzteilliste
Platte
Platte
Steuerungspanel
Schalter
7
tel.: 22 517 15 75 fax: 22 517 15 77 www.stalgast.com email: stalgast@stalgast.com
Platte
Platte
Schalter
Schalter
STALGAST Radom sp. z o.o. ul. Staniewicka 5 03-310 Warszawa
Schalter
Schalter
Backofen
Stromanschluss
Lüfter
