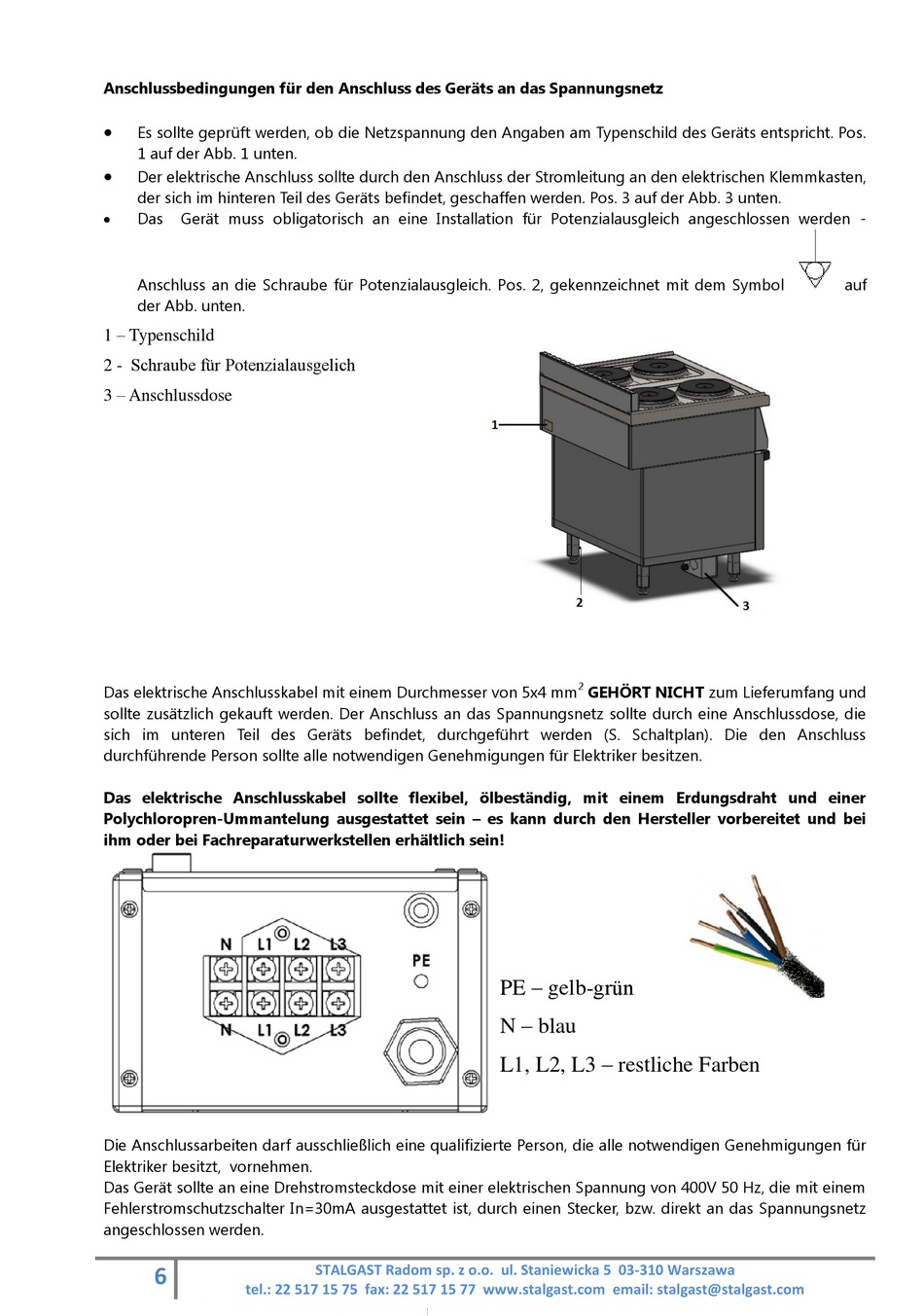

Anschlussbedingungen für den Anschluss des Geräts an das Spannungsnetz
Es sollte geprüft werden, ob die Netzspannung den Angaben am Typenschild des Geräts entspricht. Pos.
1 auf der Abb. 1 unten.
Der elektrische Anschluss sollte durch den Anschluss der Stromleitung an den elektrischen Klemmkasten,
der sich im hinteren Teil des Geräts befindet, geschaffen werden. Pos. 3 auf der Abb. 3 unten.
Das
Gerät muss obligatorisch an eine Installation für Potenzialausgleich angeschlossen werden -
Anschluss an die Schraube für Potenzialausgleich. Pos. 2, gekennzeichnet mit dem Symbol
der Abb. unten.
1 – Typenschild
2 - Schraube für Potenzialausgelich
3 – Anschlussdose
Das elektrische Anschlusskabel mit einem Durchmesser von 5x4 mm
sollte zusätzlich gekauft werden. Der Anschluss an das Spannungsnetz sollte durch eine Anschlussdose, die
sich im unteren Teil des Geräts befindet, durchgeführt werden (S. Schaltplan). Die den Anschluss
durchführende Person sollte alle notwendigen Genehmigungen für Elektriker besitzen.
Das elektrische Anschlusskabel sollte flexibel, ölbeständig, mit einem Erdungsdraht und einer
Polychloropren-Ummantelung ausgestattet sein – es kann durch den Hersteller vorbereitet und bei
ihm oder bei Fachreparaturwerkstellen erhältlich sein!
Die Anschlussarbeiten darf ausschließlich eine qualifizierte Person, die alle notwendigen Genehmigungen für
Elektriker besitzt, vornehmen.
Das Gerät sollte an eine Drehstromsteckdose mit einer elektrischen Spannung von 400V 50 Hz, die mit einem
Fehlerstromschutzschalter In=30mA ausgestattet ist, durch einen Stecker, bzw. direkt an das Spannungsnetz
angeschlossen werden.
6
tel.: 22 517 15 75 fax: 22 517 15 77 www.stalgast.com email: stalgast@stalgast.com
STALGAST Radom sp. z o.o. ul. Staniewicka 5 03-310 Warszawa
2
GEHÖRT NICHT zum Lieferumfang und
PE – gelb-grün
N – blau
L1, L2, L3 – restliche Farben
