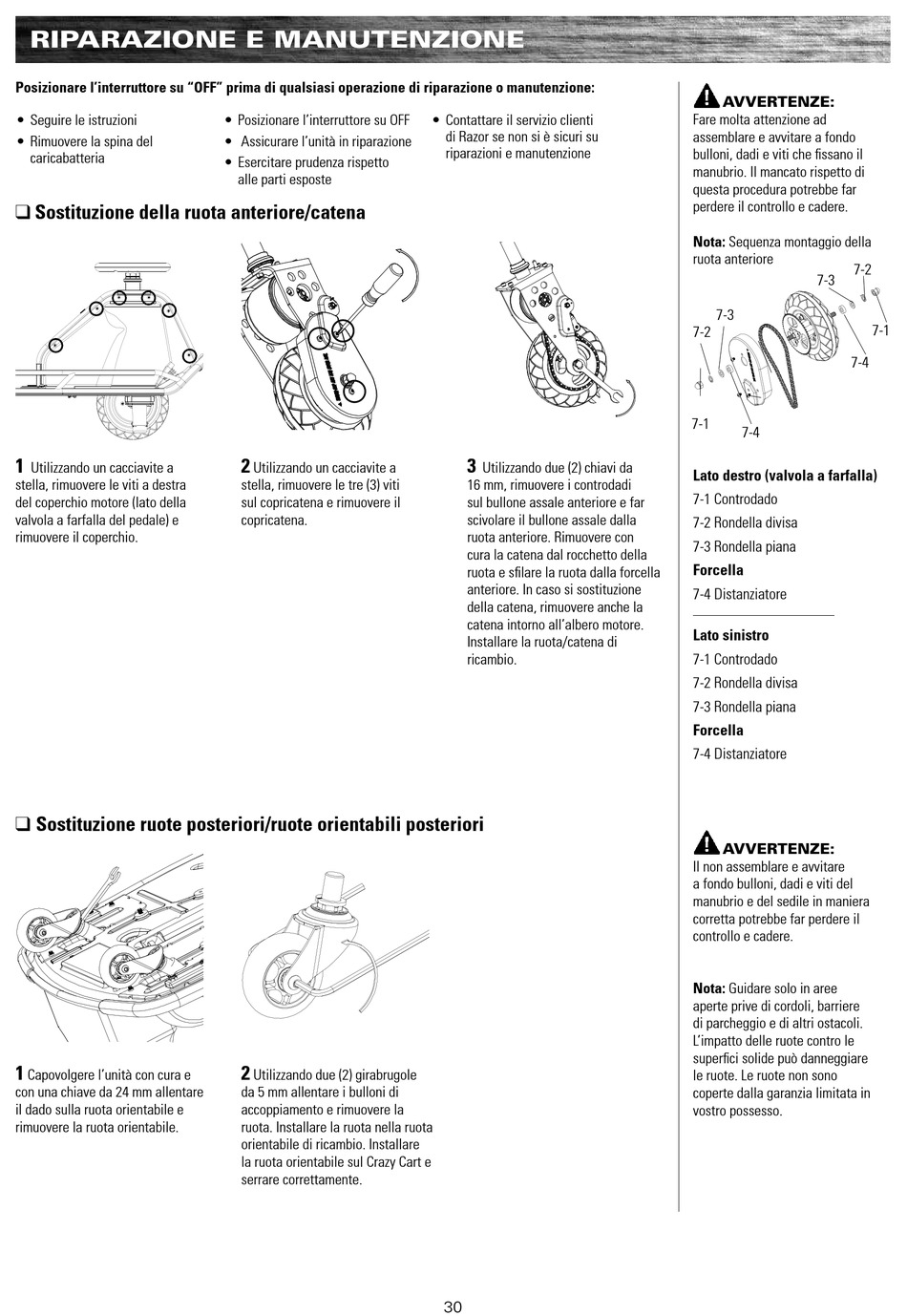

RIPARAZIONE E MANUTENZIONE

Posizionare l'interruttore su "OFF" prima di qualsiasi operazione di riparazione o manutenzione:
• Seguire le istruzioni
• Rimuovere la spina del
caricabatteria
q Sostituzione della ruota anteriore/catena
1
Utilizzando un cacciavite a
stella, rimuovere le viti a destra
del coperchio motore (lato della
valvola a farfalla del pedale) e
rimuovere il coperchio.
q Sostituzione ruote posteriori/ruote orientabili posteriori
1
Capovolgere l'unità con cura e
con una chiave da 24 mm allentare
il dado sulla ruota orientabile e
rimuovere la ruota orientabile.
• Posizionare l'interruttore su OFF
• Assicurare l'unità in riparazione
• Esercitare prudenza rispetto
alle parti esposte
2
Utilizzando un cacciavite a
stella, rimuovere le tre (3) viti
sul copricatena e rimuovere il
copricatena.
2
Utilizzando due (2) girabrugole
da 5 mm allentare i bulloni di
accoppiamento e rimuovere la
ruota. Installare la ruota nella ruota
orientabile di ricambio. Installare
la ruota orientabile sul Crazy Cart e
serrare correttamente.
• Contattare il servizio clienti
di Razor se non si è sicuri su
riparazioni e manutenzione
3
Utilizzando due (2) chiavi da
16 mm, rimuovere i controdadi
sul bullone assale anteriore e far
scivolare il bullone assale dalla
ruota anteriore. Rimuovere con
cura la catena dal rocchetto della
ruota e sfilare la ruota dalla forcella
anteriore. In caso si sostituzione
della catena, rimuovere anche la
catena intorno all'albero motore.
Installare la ruota/catena di
ricambio.
30
AVVERTENZE:
Fare molta attenzione ad
assemblare e avvitare a fondo
bulloni, dadi e viti che fissano il
manubrio. Il mancato rispetto di
questa procedura potrebbe far
perdere il controllo e cadere.
Nota: Sequenza montaggio della
ruota anteriore
7-2
7-3
7-3
7-2
7-4
7-1
7-4
Lato destro (valvola a farfalla)
7-1 Controdado
7-2 Rondella divisa
7-3 Rondella piana
Forcella
7-4 Distanziatore
Lato sinistro
7-1 Controdado
7-2 Rondella divisa
7-3 Rondella piana
Forcella
7-4 Distanziatore
AVVERTENZE:
Il non assemblare e avvitare
a fondo bulloni, dadi e viti del
manubrio e del sedile in maniera
corretta potrebbe far perdere il
controllo e cadere.
Nota: Guidare solo in aree
aperte prive di cordoli, barriere
di parcheggio e di altri ostacoli.
L'impatto delle ruote contro le
superfici solide può danneggiare
le ruote. Le ruote non sono
coperte dalla garanzia limitata in
vostro possesso.
7-1
