Helios WHSH HE 24V Montage- Und Betriebsvorschrift
Vorschau ausblenden
Andere Handbücher für WHSH HE 24V:
- Montage- und betriebsvorschrift (24 Seiten) ,
- Montage- und betriebsvorschrift (56 Seiten)
Verwandte Anleitungen für Helios WHSH HE 24V
Inhaltszusammenfassung für Helios WHSH HE 24V

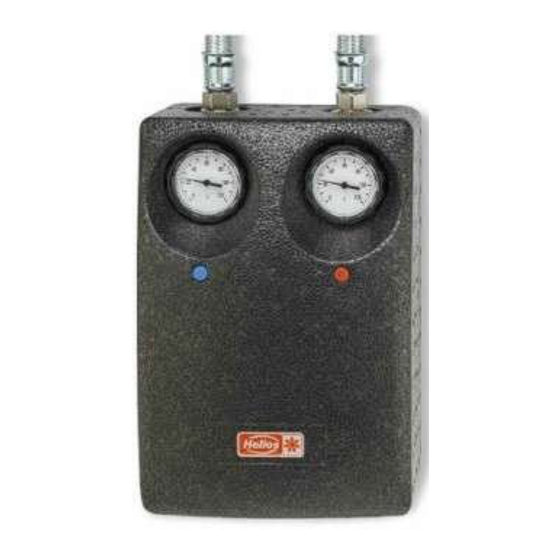

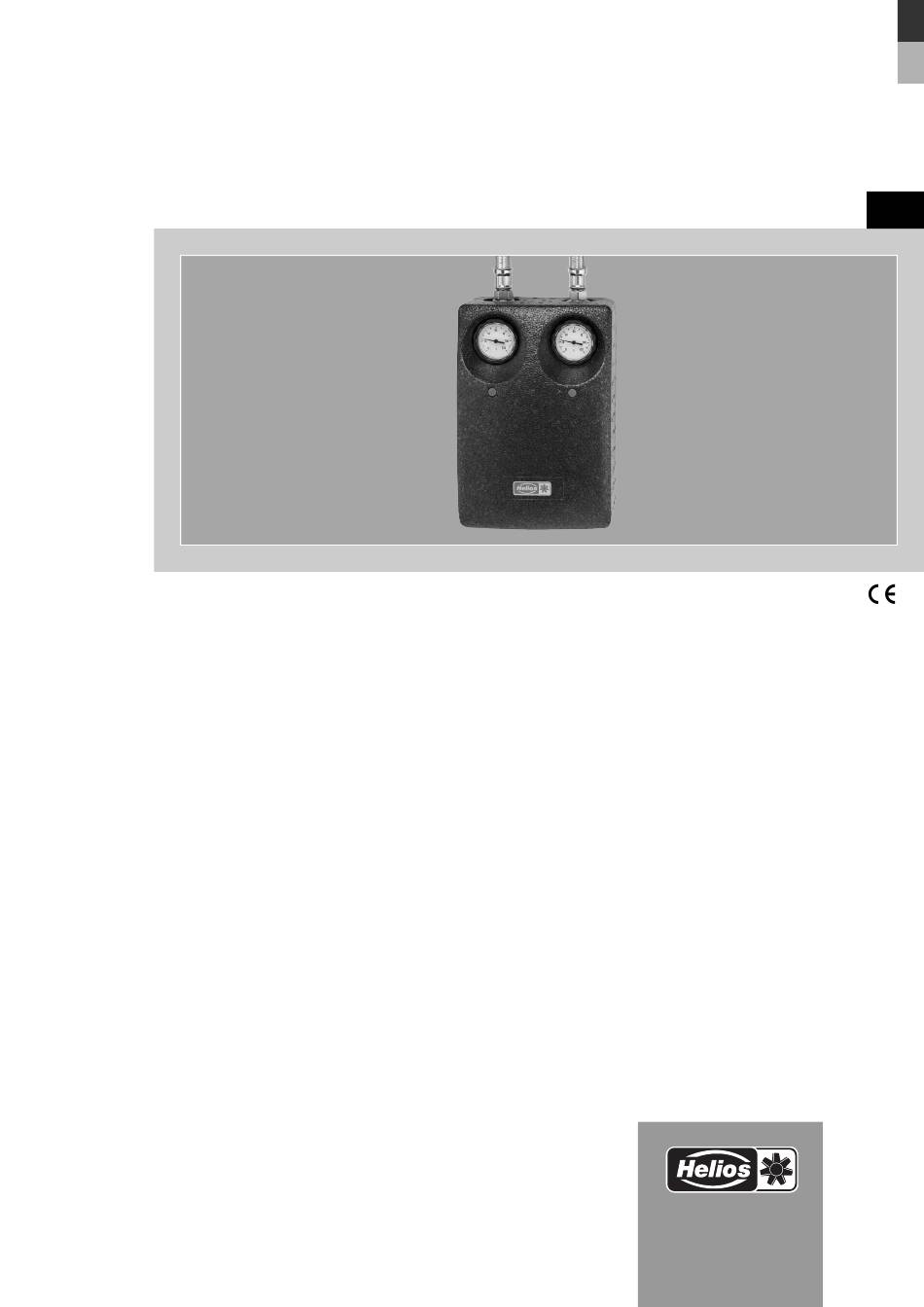

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 85 634 Hydraulikeinheit WHSH HE 24V (0-10V) mit Umwälzpumpe und 3-Wege-Ventil...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrach von Zubehörteilen, die nicht von Helios empfohlen oder angeboten wer- den, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 4: 1.10 Einsatzbereich
Hydraulikeinheit WHSH HE 24V (0-10V) 1.10 Einsatzbereich Die Hydraulikbaugruppen WHSH HE... werden zum Betrieb eines Heizkreislaufs in Verbindung mit einem Helios Warmwasser-Heizregister eingesetzt. Die Vorlauftemperatur zum Heizregister wird mit Hilfe eines 3-Wege-Ventils gere- gelt, das durch einen elektrischen Stellmotor 24V (0-10V) betrieben wird. - Seite 5 Montage- und Betriebsvorschrift Hydraulikeinheit WHSH HE 24V (0-10V) – Umbau von Vorlauf rechts auf Vorlauf links 1. Verschraubung (1) und Schraube (2) lösen 2. Stellmotor (3) abnehmen 3. Deckel (4) und (5) lösen 4. Mischerküken (6) auf die andere Seite montieren 5.
-
Seite 6: Konstruktiver Aufbau
Montage- und Betriebsvorschrift Hydraulikeinheit WHSH HE 24V (0-10V) Konstruktiver Aufbau Abb. 7 Kugelhahn zum Absperren des Heizstrangs (Rücklauf) Kugelhahn zum Absperren des Heizstrangs (Vorlauf) Befestigungsschraube Wandwinkel Thermometer zur Anzeige der Vor- und Rücklauftemperatur Umwälzpumpe Drehrichtungsanzeige und Handverstellgriff bei Manuell-Einstellung Schwerkraftsperre mit Sperrventil 90° Position: seitlich unterhalb des 3-Wege-Ventil Hintere Wärmedämmschale... -
Seite 7: Technischer Daten
Montage- und Betriebsvorschrift Hydraulikeinheit WHSH HE 24V (0-10V) Technische Daten Hydraulikbaugruppe – Nenngröße: DN 20 – max. Betriebstemperatur: 120° C – max. Betriebsdruck: 6 bar (PN6) – kvs-Wert: – Anschlüsse: G1 AG, flachdichtend – Thermometer-Messbereich: 0 °C… 120 °C – Sperrventil-Öffnungsdruck:... -
Seite 8: Abmessungen
Montage- und Betriebsvorschrift Hydraulikeinheit WHSH HE 24V (0-10V) Abmessungen Abb.14 Elektrischer Anschluss / Inbetriebnahme ACHTUNG Es sind die in Kapitel 1.2 aufgeführten Sicherheitshinweise zu beachten! – Der elektrische Anschluss, bzw. die Inbetriebnahme darf nur von einer autorisierten Elektrofachkraft entsprechend den Angaben im beiliegenden Anschlussplan ausgeführt werden. -
Seite 9: Kapitel 3. Komponenten
Montage- und Betriebsvorschrift Hydraulikeinheit WHSH HE 24V (0-10V) Stellantrieb 24V (0-10 V) KAPITEL 3 Der Stellmotor wird zum motorischen Antrieb des 3-Wege-Ventils verwendet. Der Stellmotor kann durch alle handel- süblichen Regelsysteme mit 0-10 V Ausgang angesteuert werden. Der Drehwinkel ist auf 90° begrenzt. Bei Erreichen WHSH HE ... -
Seite 10: Umwälzpumpe
Montage- und Betriebsvorschrift Hydraulikeinheit WHSH HE 24V (0-10V) Umwälzpumpe Abb.11 Die Umwälzpumpe (Abb.11) besteht aus einer Hydraulik, einem Nassläufer- motor mit Permanentmagnetrotor und einem elektronischen Regelmodul mit integriertem Frequenzumrichter. – Einstellungen über den Drehknopf Alle Funktionen lassen sich mit dem Drehknopf einstellen, aktivieren oder deaktivieren. -
Seite 11: Einstellen Der Umwälzpumpe
EN 61000-6-3 / EN 61000-6-4 Störfestigkeit EN 61000-6-1 / EN 61000-6-2 Schutzart IP X4D Isolationsklasse FRoHS konform Einstellen der Umwälzpumpe In Verbindung mit einem Helios Warmwasser-Heizregister WHR ergeben sich folgende Richtwerte für den Differenzdruck-Sollwert: Type Wasser- Leitungs- Druckverlust Druckverlust* Druckverlust Druckverlust... -
Seite 12: Kapitel 4. Instandhaltung Und Wartung
HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf GB HELIOS Ventilation Systems Ltd.
