8. Demontera, rengör och smörj vakuumventilen.

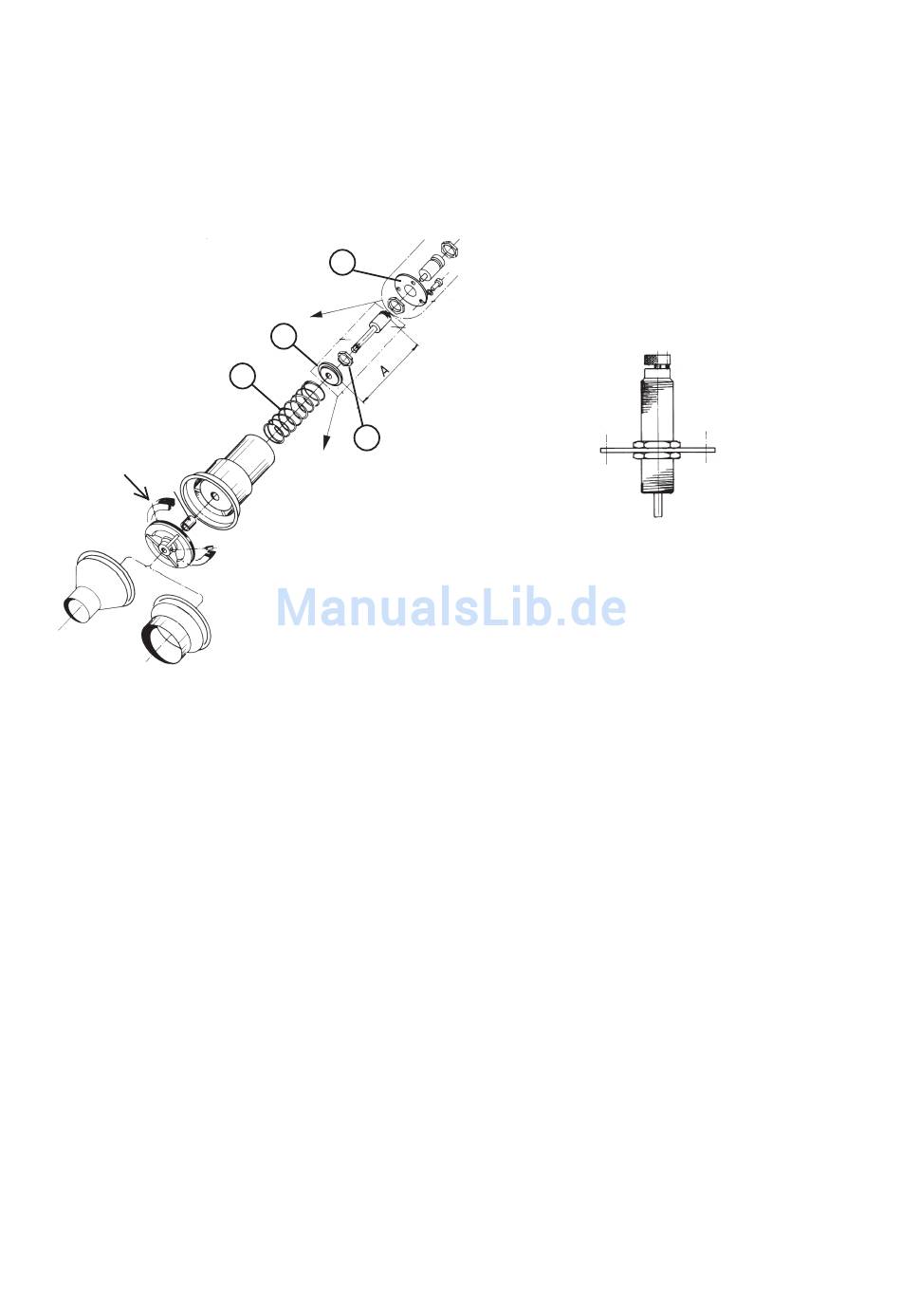

Se fi gur D nedan. Kontrollera gummipack-
ningen, fi g E. Om den är sprucken eller har
hårdnat bör den bytas (art nr 4710).
Kontrollera stötdämparens (fi gur F) funktion.
D
E
Ändring av vakuumventilens undertryck
Vakuumventilen är inställd på ett nominellt under-
tryck (18 kPa). Om detta behöver ändras gör du så
här:
-
Anslut en manometer till sugsidan och mät vid
full strypning.
-
Stäng av strömmen och demontera vakuum-
ventilen.
-
Ta loss dämparlocket (1) och mät avstånd A.
-
Justera genom att lossa kontramuttern (3).
-
Vrid därefter fjädertallriken (4).
En hoptryckning av fjädern (2) med 1,5 mm
ger ca 1 kPa större undertryck.
-
Montera vakuumventilen och kontrollera un-
dertrycket.
9. Se över anslutningar och kablar så att de är
intakta.
10. Sätt tillbaka skyddsplåtarna, slå på strömmen
och provkör pumpen.
1.
4.
2.
3.
TPR 47, 22 kW - 12
F
Part No 9048-A
