3.3

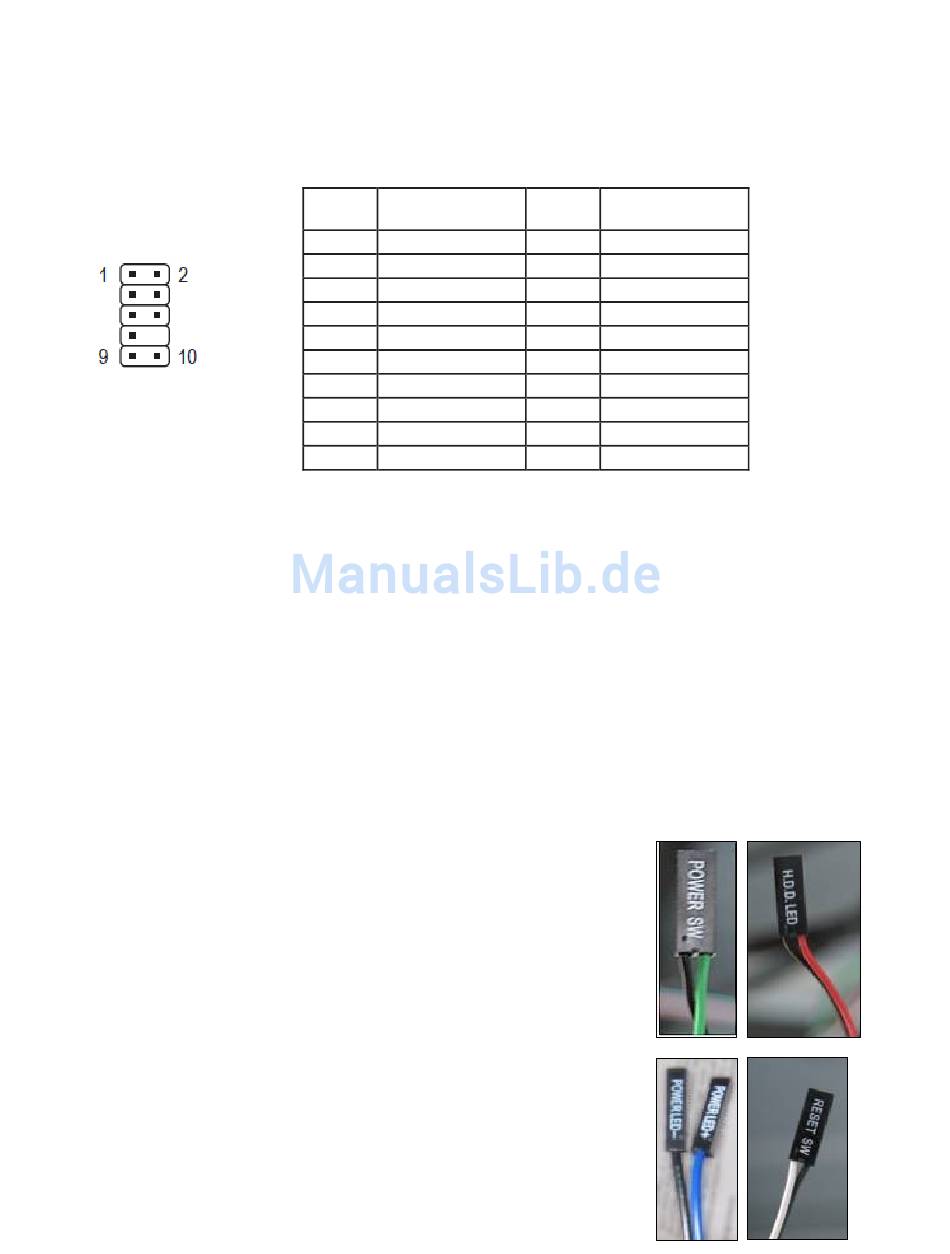

AC'97/HD Audio Ports
An der Frontplatte des Gehäuses sind ein 10-poliger Intel® Standard AC'97 Verbindungsstecker und ein
10-poliger Intel® HDA (High Definition Audio) Verbindungsstecker angeschlossen.
Je nach Modell Ihres Motherboards können Sie entweder einen AC'97 oder den HDA-
Verbindungsstecker anschließen. Suchen Sie die internen Audio-Anschlüsse an Ihrem Motherboard oder
Ihrer Soundkarte und schließen Sie die entsprechenden Audiokabel an. Suchen Sie die Pin-Out-Position
im Handbuch Ihres Motherboards oder Ihrer Soundkarte. Auch wenn Ihr System für beide Audio-
Standards geeignet ist, können Sie auch nur einen Verbindungsstecker verwenden.
3.4
Netzschalter / Reset-Schalter / Anschlüsse Festplattenlaufwerk mit
LED-Beleuchtung
An Ihrer Frontplatte befinden sich der Netzschalter, der Reset-Schalter sowie die
Anschlüsse für Festplattenlaufwerke mit LED-Beleuchtung. Verbinden Sie diese
mit den entsprechenden Anschlüssen auf dem Motherboard. Konsultieren Sie das
Handbuch Ihres Motherboards bezüglich der spezifischen Positionen der Kontaktanschlussköpfe. Für die
LED sind die farbigen Kabel positiv ( + ).
Weiße oder schwarze Kabel sind negativ ( – ). Wenn die LED
beim Einschalten des Systems nicht aufleuchtet, versuchen Sie,
die Verbindungen umzukehren. Weitere Informationen zum Anschluss
der LED auf Ihrem Motherboard finden Sie im Handbuch des
Motherboards.
Hinweis: Die Polung (positiv und negativ) der Schalter ist nicht relevant.
Auch an diesem Käfig befindet sich keine LED zur Anzeige der Speisung.
Die beleuchteten Gehäuselüfter gehen an, wenn der Computer
eingeschaltet ist.
Signalnamen
Pin
(HDA)
1
MIC2 L
2
AGND
3
MIC2 R
4
AVCC
5
FRO-R
6
MIC2_JD
7
F_IO_SEN
8
Taste (kein Pin)
9
FRO-L
10
LINE2_JD
9
Signalnamen
Pin
(AC'97)
1
MIC In
2
GND
3
MIC Power
4
NC
5
Line Out (R)
6
Line Out (R)
7
NC
8
Taste (kein Pin)
9
Line Out (L)
10
Line Out (L)
