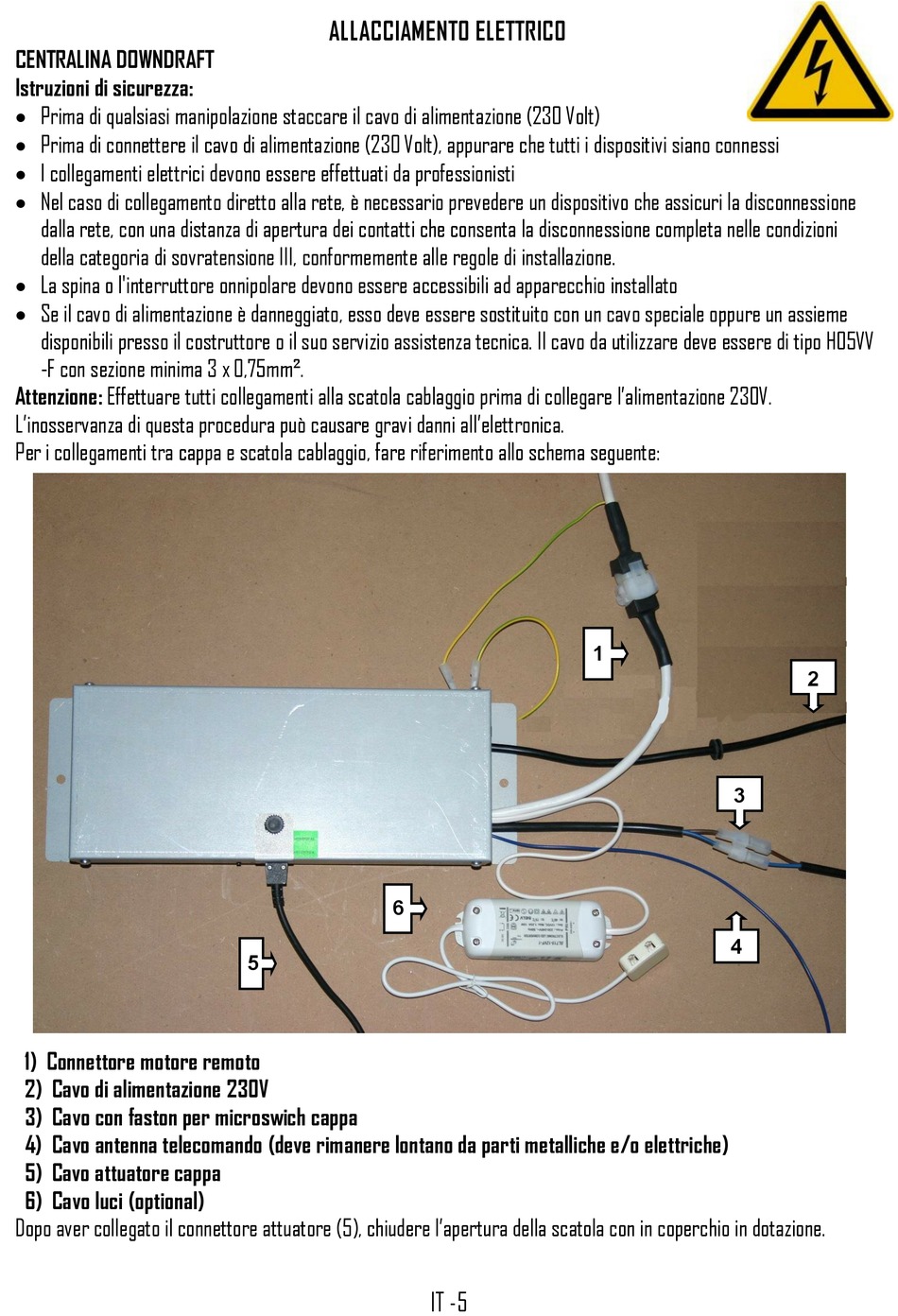

CENTRALINA DOWNDRAFT

Istruzioni di sicurezza:

 Prima di qualsiasi manipolazione staccare il cavo di alimentazione (230 Volt)
 Prima di connettere il cavo di alimentazione (230 Volt), appurare che tutti i dispositivi siano connessi
 I collegamenti elettrici devono essere effettuati da professionisti
 Nel caso di collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione
dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III, conformemente alle regole di installazione.
 La spina o l'interruttore onnipolare devono essere accessibili ad apparecchio installato
 Se il cavo di alimentazione è danneggiato, esso deve essere sostituito con un cavo speciale oppure un assieme
disponibili presso il costruttore o il suo servizio assistenza tecnica. Il cavo da utilizzare deve essere di tipo H05VV
-F con sezione minima 3 x 0,75mm².
Attenzione: Effettuare tutti collegamenti alla scatola cablaggio prima di collegare l'alimentazione 230V.
L'inosservanza di questa procedura può causare gravi danni all'elettronica.
Per i collegamenti tra cappa e scatola cablaggio, fare riferimento allo schema seguente:
1) Connettore motore remoto
2) Cavo di alimentazione 230V
3) Cavo con faston per microswich cappa
4) Cavo antenna telecomando (deve rimanere lontano da parti metalliche e/o elettriche)
5) Cavo attuatore cappa
6) Cavo luci (optional)
Dopo aver collegato il connettore attuatore (5), chiudere l'apertura della scatola con in coperchio in dotazione.

ALLACCIAMENTO ELETTRICO

6
5
1
IT -5
2
3
4
