Wechselrichter "UniVert 2"
Bei Einzelgeräten startet der WR nach Betätigen des EIN/AUS-
Schalters sofort. Bei einem WR mit EUE und vorhandenem Netz star-
tet der WR zwar sofort, das Ausgangsschütz wird jedoch erst nach
Synchronisation mit dem Netz eingeschaltet. Bei Systemen mit meh-
reren WR synchronisieren sich die WR an das Netz und schalten da-
nach gemeinsam das Ausgangsschütz ein. Über den EIN/AUS-
Schalters kann der WR in jedem Betriebszustand unverzögert abge-
schaltet werden.
2.5

Beschreibung der EUE

Durch die Verwendung von elektronischen Hochleistungsbauelemen-
ten ist die EUE stark überlastfähig und so in der Lage Verbraucher-
kurzschlüsse schnell aufzulösen.
Die EUE ist als zentrale EUE im Parallelbetrieb von bis zu 8 WR ein-
setzbar.
Weiterhin zeichnet sich die EUE durch die Kommunikationsfähigkeit
mittels integrierter Schnittstellen zu anderen Systemen aus.
Die Steuerelektronik des EUE ist auf der Basis moderner Mikrocont-
rollertechnik aufgebaut. Durch die Verwendung von Parametern in
der Software werden die wesentlichen Geräteeigenschaften festge-
legt.
EUE-Satz
AC
Last
Steuergerät
ABE
U = 231V
I = 10.3A
EUE

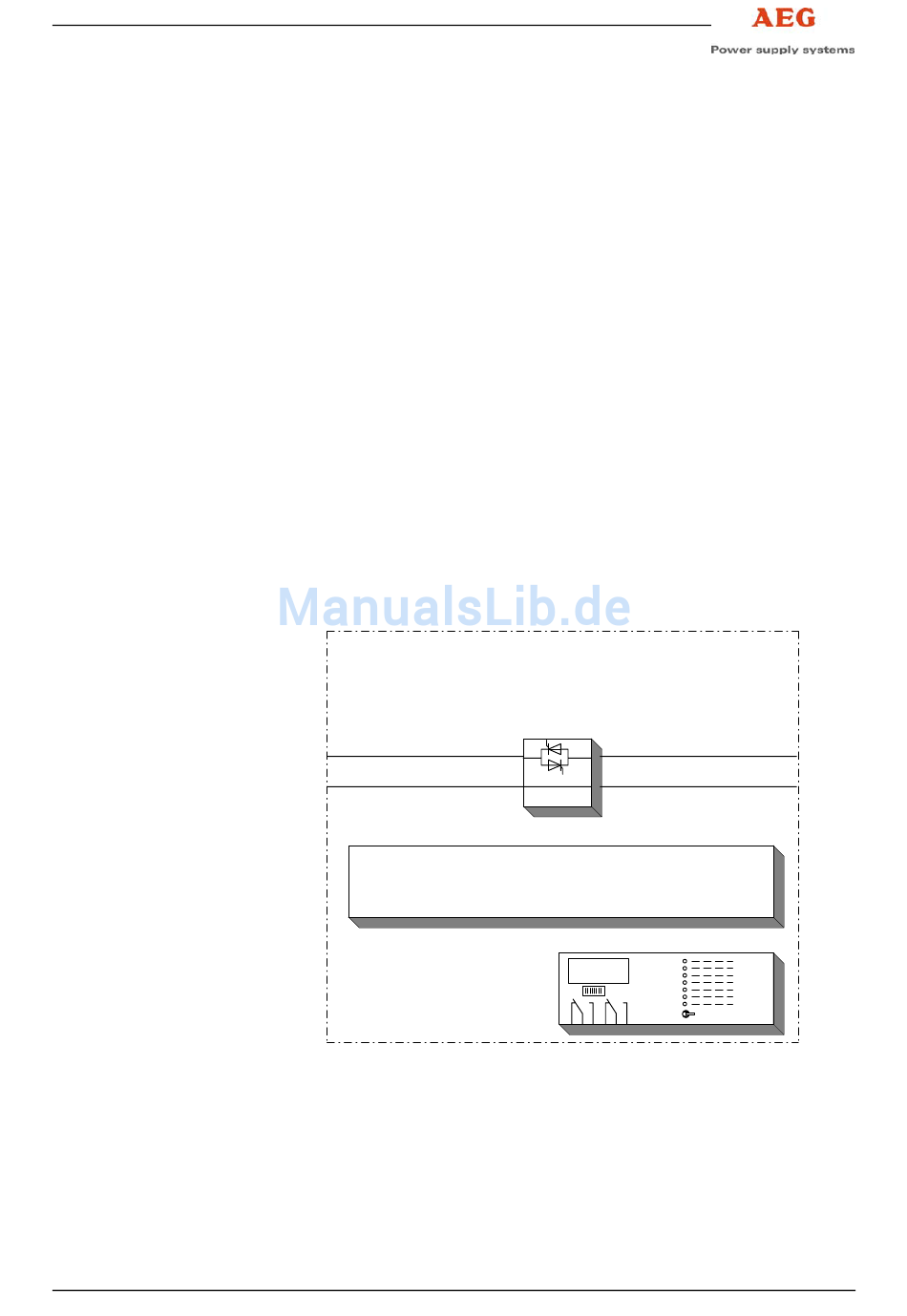

Bild 3 Blockschaltbild der EUE
Die wesentlichen Baugruppen der EUE sind (Bild 3):
• Thyristorsatz
• Steuergerät
• ABE
Anhand von Bild 3 ist Prinzip einer EUE ersichtlich.
