Wechselrichter "UniVert 2"
2.3
Beschreibung des WR
Durch die Verwendung von elektronischen Hochleistungsbauelemen-
ten ist der WR universell einsetzbar und zeichnet sich durch eine sehr
hohe Betriebssicherheit, einen optimalen Wirkungsgrad und Kommu-
nikationsfähigkeit mittels integrierter Schnittstellen zu anderen Sys-
temen aus.
Die Steuerelektronik des WR ist auf der Basis moderner Mikrocontrol-
lertechnik aufgebaut. Durch die Verwendung von Parametern in der
Software werden die wesentlichen Geräteeigenschaften festgelegt.
Softstart
DC-Filter
WR-Satz
Trafo
AC-Filter
Schütz
Last
DC
Steuergerät
ABE
U = 231V
I = 10.3A
WR

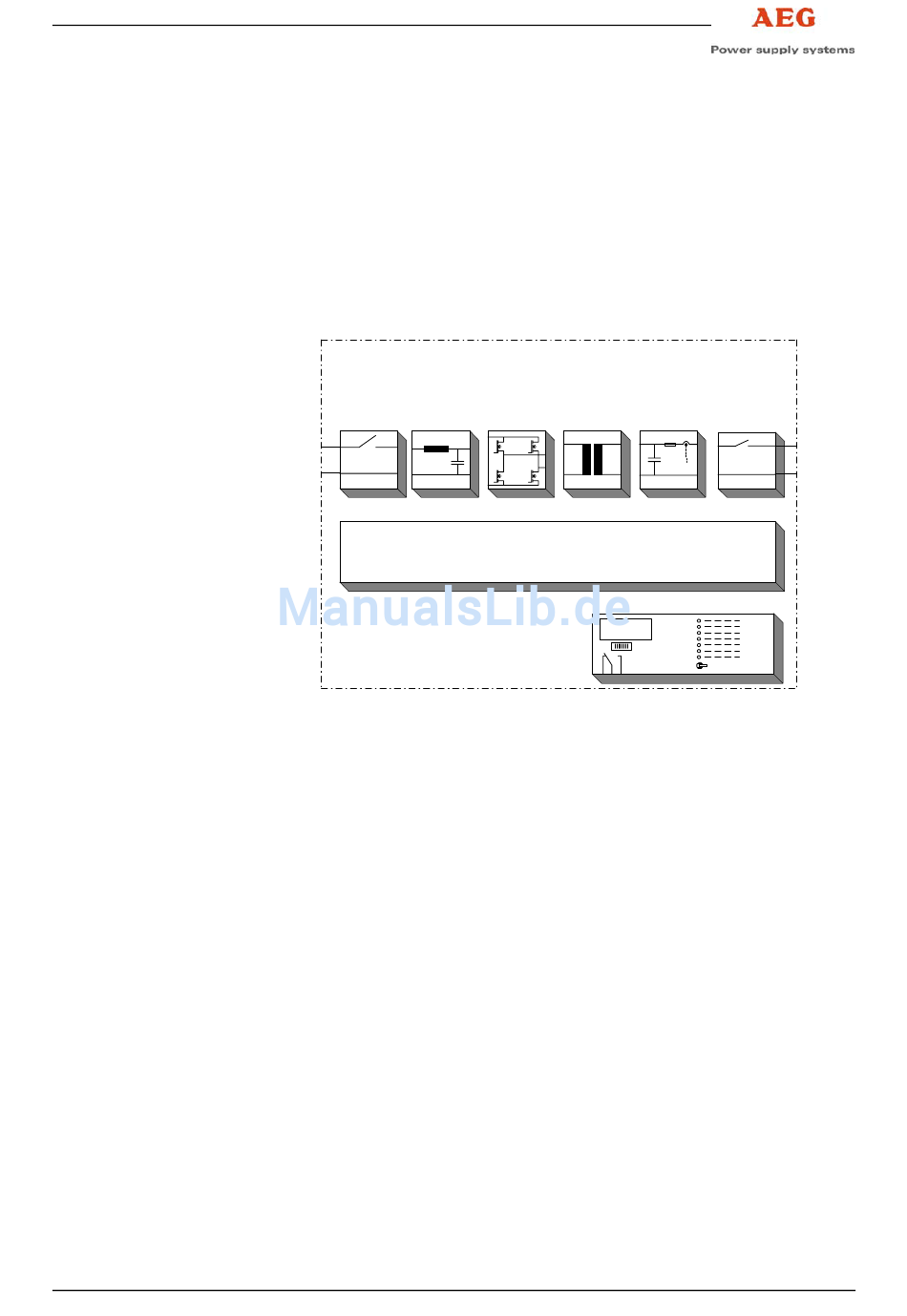

Bild 2 Blockschaltbild des Wechselrichters
Die wesentlichen Baugruppen des WR sind (Bild 2):
• Softstart
• DC-Filter
• WR-Satz
• Trafo
• AC-Filter
• WR-Ausgangsschütz
• Steuergerät
• ABE
