Hauptmaschinenlage
Tischmarkierungen
8
Arbeitshinweise
Maschinenlagen

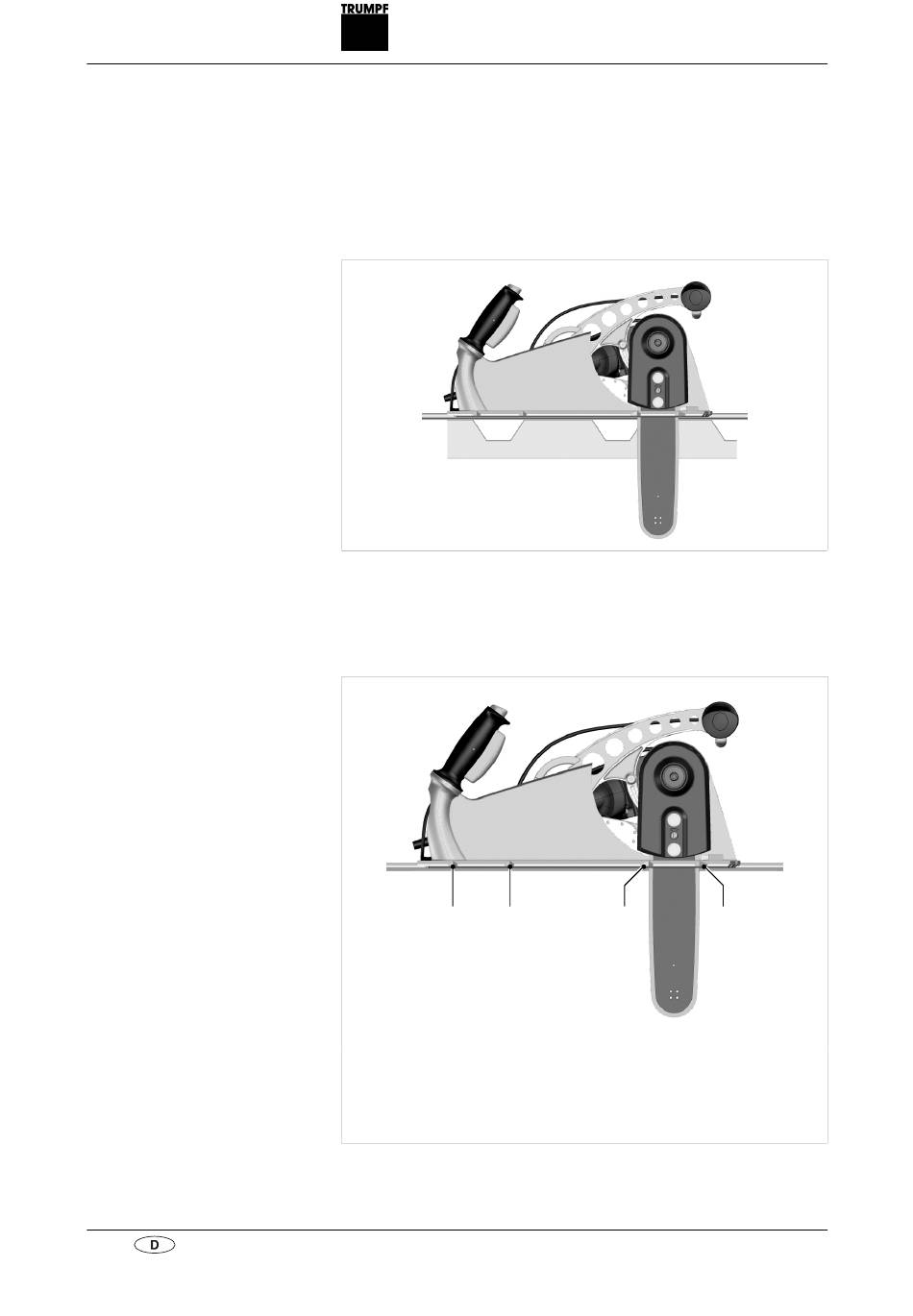

Bei der Hauptmaschinenlage liegt die Maschine mit dem Auflage-
tisch flach auf dem Material auf und das Schwert ist senkrecht
nach unten gerichtet. Das Schneiden in der Hauptmaschinenlage
erzeugt einen senkrechten Schnitt.
Hauptmaschinenlage
Die vier Markierungen seitlich am Tisch geben die Schwert-Vorder-
seite und Schwert-Rückseite in der Hauptmaschinenlage bzw. die
Eintauchpositionen der beiden Schwerter 80 und 150 an.
1 2
1 Eintauchposition Schwert 150
in den Auflagetisch
2 Eintauchposition Schwert 80
in den Auflagetisch
Markierungen am Auflagetisch
Fig. 28497
3 4
3 Schwert-Rückseite
4 Schwert-Vorderseite
Fig. 28498
