6. Montage
Externe Heizkreispumpe
Belegung programmierbare
Pumpenausgänge
80
Der ProCon bietet die Möglichkeit, eine externe Heizkreispumpe,
z.B. nach einer Wasserweiche, anzuschließen (s. Belegung pro-
grammierbare Pumpenausgänge).

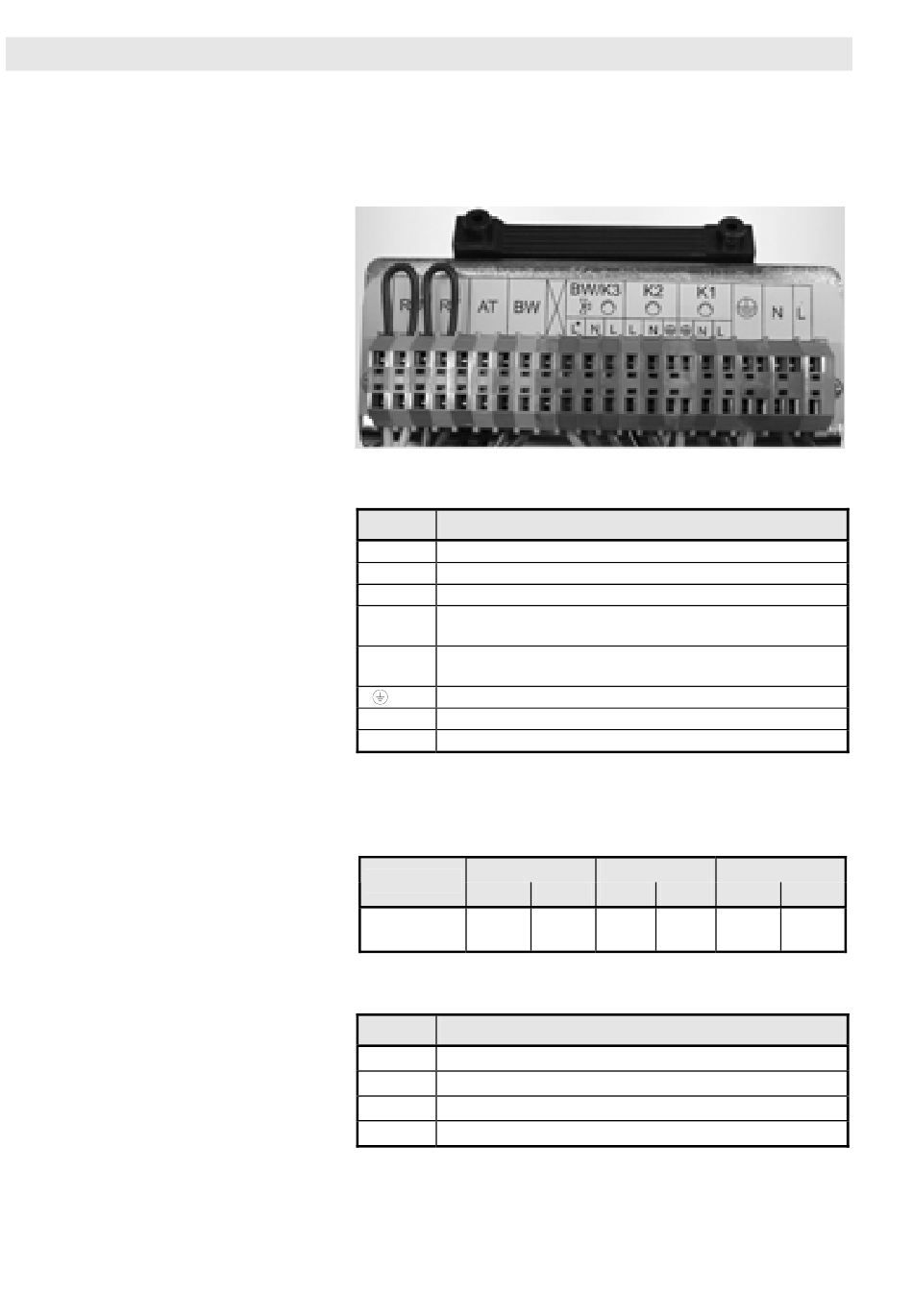

Abb. 26: Klemmleiste für elektrische Anschlüsse
Legende zu Abb. 26:
Kürzel
RU Raumeinheit QAA 73
RT Raumthermostat
AT Außentemperaturfühler
BW,
Brauchwassertemperaturfühler
BW/K3
programmierbarer Pumpen-Ausgang: s. Zuordnung
K2, K1
nachstehende Tabelle
Erdungsleiter
N Null-Leiter Netzanschluss
L Phase Netzanschluss
K1
ProCon
HP
75 H (nicht
X
bei Kaskade)
1)
Optional externes Bauteil
Legende zu Tabelle:
Kürzel
HP Externe Heizkreispumpe
KP Interne Kesselpumpe
BWP Externe Brauchwasser-Ladepumpe
BWV Internes Brauchwasser-Umlenkventil
ProCon GWB 75
Bedeutung
K2
KP HP KP
X
Bedeutung
BW/K3
BWP BWV
1)
X
