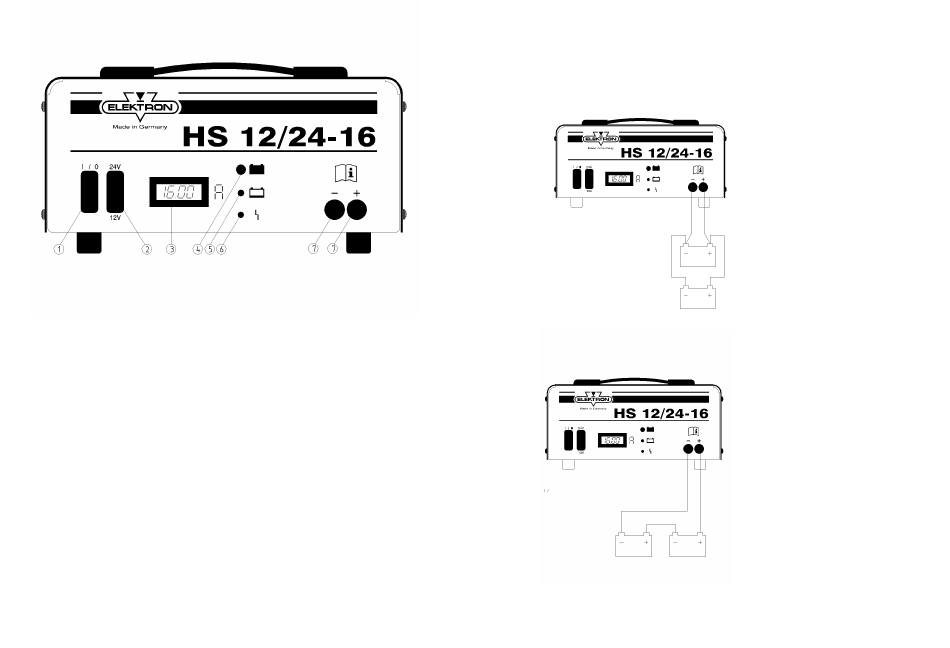

(1) Taster EIN/AUS
(2) Spannungswahlschalter 12 V / 24 V
(3) Ladestromanzeige in Ampere
(4) Ladeerhaltung,
leuchtet grün bei geladener Batterie
(5)
Ladekontrolle,
leuchtet gelb bei Ladebetrieb
(6) Störungsanzeige
(7) Ladekabel, rote Zange (+),
schwarze Zange (-)
- 1 -
Schaltbeispiele
für das gleichzeitige Laden mehrerer Batterien:
Parallelschaltung
Ladespannung 12 V
Reihenschaltung
Ladespannung 24 V
