Montage

3 Montage
867347_0•de•10.01.2012
Sie erfahren in diesem Kapitel, wo und wie die einzelnen Komponenten mon-
tiert werden sollen.
VVRSIIHH
Gefahrenzustände und Funktionsstörungen möglich!
Das WAREMA Notraff-Set und dessen Zusatzkomponenten dürfen nur an den
vorgegebenen Montageorten betrieben werden. Wird dies nicht beachtet,
sind Funktionsstörungen oder Gefahrenzustände an der Anlage möglich. In
jedem Fall erlischt dann jeglicher Garantie- bzw. Gewährleistungsanspruch.
Montieren Sie das Produkt nur in technisch einwandfreiem Zustand.
WARNNN
Lebensgefahr durch Einschränkung des Fluchtweges während der
Montage des Raffstores mit Zusatzantrieb und akkugestütztem Notraff-
Set! Informieren Sie daher vor der Montage den Sicherheitsbeauftragten,
dass der Fluchtweg nur eingeschränkt zur Verfügung steht. Es muss
sicher gestellt sein, dass das Gebäude auf einem anderen Fluchtweg
verlassen werden kann.
VVRSIIHH

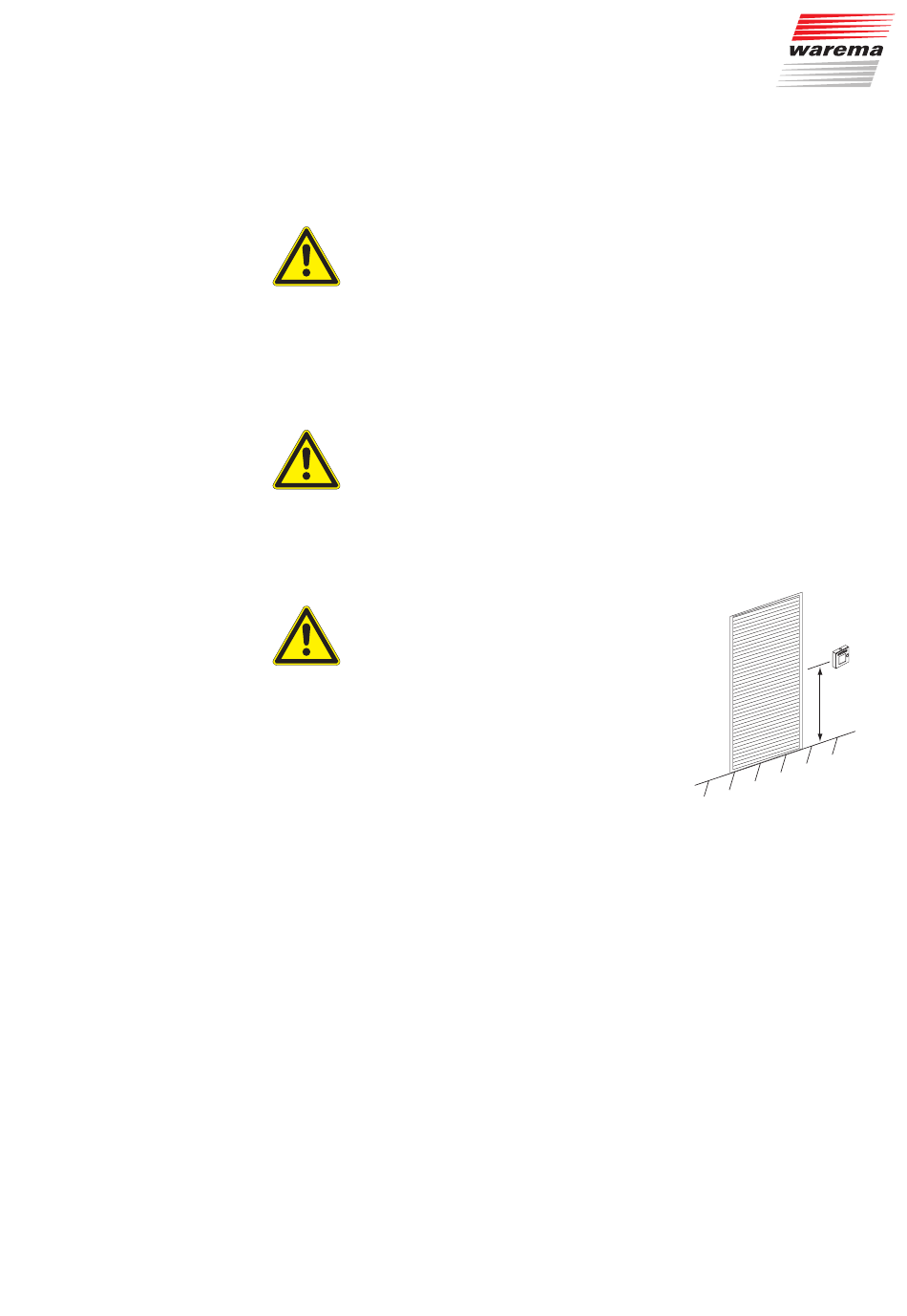

Beachten Sie bei der Montage der
Bedienelemente die nationalen Bestimmungen
hinsichtlich behinderter Personen. Bringen Sie
die Bedienelemente vorzugsweise in einer
Höhe von weniger als 1,20 m an.
Vorgehensweise
Arbeiten Sie die nachfolgenden Punkte in der angegebenen Reihenfolge ab:
1. Legen Sie zunächst fest, an welchen Stellen die einzelnen Kompo-
nenten montiert werden sollen. Verwenden Sie dazu die Angaben
in Kapitel 3.1 auf Seite 10 .
2. Ermitteln Sie anschließend, welche Leitungen zum Anschluss der Kompo-
nenten untereinander erforderlich sind. Verwenden Sie dazu den Anschluss-
plan Kapitel 4.3 auf Seite 21.
3. Verlegen Sie die erforderlichen Leitungen. Verwenden Sie nur Leitungen mit
den angegebenen Querschnitten.
4. Montieren und verdrahten Sie die einzelnen Komponenten.
5. Prüfen Sie die Verdrahtung, bevor Sie das WAREMA Notraff-Set einschalten.
6. Führen Sie dann den Funktionstest und die Inbetriebnahme durch. Erst da-
nach ist das WAREMA Notraff-Set einsatzbereit. Die erforderlichen Schritte
finden Sie ab Kapitel 5 auf Seite 22 ausführlich erklärt.
7. Für die weitere Vorgehensweise verwenden Sie die Bedienungsanleitung.
Technische Änderungen behalten wir uns vor
max.
1,20 m
9
