Die Rechte an der Software sind in den mitgelieferten Lizenzbestimmungen festgelegt. WAREMA climatronic® ist ein eingetragenes Warenzeichen der WAREMA Renkhoff SE. WAREMA und das WAREMA Logo sind Warenzeichen der WAREMA Renk- hoff SE. Alle anderen aufgeführten Marken- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.
Sicherheit gewährleistet ist und das WAREMA climatronic® System fehlerfrei und sicher funktioniert. Grundlegende Informationen Wenn Sie zum ersten Mal eine WAREMA climatronic® in Betrieb nehmen, fin- den Sie hier wichtige Grundlagen. Das hilft Ihnen, bei Auswahl und Paramet- rierung der Automatikfunktionen die richtigen Entscheidungen zu treffen.
Sicherheit 1 Sicherheitshinweise Wir haben die WAREMA climatronic® unter Beachtung der grundlegenden Sicherheitsanforderungen entwickelt und geprüft. Trotzdem bestehen Restrisiken! Lesen Sie deshalb diese Anleitung, bevor Sie die Steuerung in Betrieb neh- men und bedienen! Beachten Sie unbedingt die hier aufgeführten Sicherheitshinweise und die Warnhinweise in dieser Anleitung! Ansonsten erlischt jeglicher Gewähr-...
Personen, die die Steuerung in Betrieb nehmen, müssen den Inhalt der vor- liegenden Anleitung kennen und verstanden haben! 1.4 Rachrüstungen und Veränderungen Die WAREMA climatronic® ist von uns sicher konzipiert und gebaut worden. Alle notwendigen Einstellungen werden bei der Erstinbetriebnahme vorge- nommen. Eine Änderung der Anlagenparameter ist nur dann erforderlich, wenn das Verhalten der Steuerung angepasst werden soll, sich an der Mess- wertgeber-Ausrüstung etwas ändert oder die Steuerung selbst ausgetauscht...
1.5 Sicherheitsgerechtes Arbeiten Wenn während der Inbetriebnahme Änderungen am elektrischen Anschluss von Komponenten oder angeschlossenen Produkten vorgenommen werden müssen, dürfen diese nur durch zugelassene Elektrofachkräfte vorgenom- men werden: WARRNR Die elektrische Installation muss nach VDE 0100 bzw. den gesetzlichen Vorschriften und Normen des jeweiligen Landes durch eine zugelassene Elektrofachkraft erfolgen.
2 Einführung Die folgende Pyramidendarstellung zeigt die logische Struktur innerhalb der WAREMA climatronic®. Abb. 1 Pyramidendarstellung des WAREMA climatronic® Konzepts Alle Produkte werden über Kanäle angesteuert. Diese Kanäle können zu Gruppen und Szenen zusammengefasst werden. Technische Änderungen behalten wir uns vor...
Heizgerät vivamatic Raffstore Licht Ein Produkt wird direkt an die Ausgänge eines Schaltaktors der WAREMA climatronic® angeschlossen. Es benötigt ein bis drei Schaltausgänge, bei- spielsweise benötigen Sonnenschutzprodukte zwei Schaltausgänge zum Hoch- und Tieffahren, ein Licht nur einen zum Ein- und Ausschalten.
Beispiel Großes Objekt Ein anderes Beispiel: Die WAREMA climatronic® steuert mit Kanal 1 alle Roll- läden auf der Westfassade, mit Kanal 2 alle Rollläden auf der Südfassade, mit Kanal 3 alle Rollläden auf der Ostfassade. Da hier fassadenweise ge- trennt gesteuert wird, könnte in diesem Beispiel statt "Kanal"...
ODER WAREMA climatronic® studio Software empfohlen für alle Arten von Projekten Mit der WAREMA climatronic® studio Software können Sie komfortabel am PC ein komplettes Projekt anlegen und parametrieren. Weiterhin haben Sie die Möglichkeit, zusätzliche Einstellungen und Anpassungen an der WAREMA climatronic®...
Abb. 3 Auswahl der Betriebsart Wählen Sie climatr. aus. Wenn Sie die WAREMA climatronic als KNX Zentrale betreiben wollen, schla- gen Sie hierzu im Handbuch zum KNX Gateway (Art.-Nr. 890624) nach. Technische Änderungen behalten wir uns vor 2007633_0•01.07.2014 DRAFT...
3.2 Projektierung mit dem Assistenten Die Inbetriebnahme der WAREMA climatronic® als KNX Zentrale kann nicht mit dem Assistenten erfolgen. Der Assistent bietet dem Fachhändler Unterstützung beim Anlegen eines Pro- Startmenü jekts, wobei auf einfache Weise die grundlegenden Einstellungen getroffen Hauptmenü...
Seite 16
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Start Messwertgeber und Aktoren anlegen Kanal anlegen weiteren Kanal anlegen? nein Verriegelungskontakte aktivieren Datum und Uhrzeit einstellen Ausgänge zuordnen Einstellungen übernehmen, Geräte laden und Assistenten beenden Abb. 4 Ablaufdiagramm Assistent Technische Änderungen behalten wir uns vor...
Diese messen die Raumtemperatur und die relative Luft- feuchte, z.B. in einem Wintergarten, dessen (Sonnenschutzprodukt-) Produkte mit der WAREMA climatronic® gesteuert werden sollen. Das Anlegen von Sensor Interfaces wird im Assistenten nicht unterstützt. Le- gen Sie Sensor Interfaces später manuell wie in Kapitel 4.4 auf Seite 74 beschrieben an.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Wenn alle Messwertgeber angelegt sind, dann drücken Sie die Taste [weiter], um mit der Identifizierung der Messwertgeber fortzufahren. 3.2.2 Messwertgeber identifizieren So identifizieren Sie angelegte Messwertgeber: Im Menü [Messwertgeber identifizieren] den zu identifizierenden Mess- wertgeber durch Drehen des Funktionsrads auswählen.
Möglichkeit 1: Seriennummern automatisch identifizieren Bei einer Wetterstation das Funktionsrad drehen, bis die Zeile [Gerät anlegen mit Magnet] orange hinterlegt angezeigt wird: Das Funktionsrad drücken, links erscheint der Text [Warte auf Magneten...]. Anschließend den mitgelieferten Magneten seitlich rechts an die zu identifi- zierende Wetterstation halten (innerhalb einer Stunde).
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Das Funktionsrad drücken, links erscheint der Text [Warte auf Prog.-Taste...]. Anschließend die PROG-Taste am zu identifizierenden Gerät drücken. Im Menü erscheint daraufhin dessen Seriennummer. Die Taste [OK] drücken. Erst wenn alle angelegten Messwertgeber identifiziert sind, kann das Menü...
Über den Assistenten können maximal acht Aktoren und maxi- mal 32 Produkte angelegt werden. Bei der manuellen Projektierung über das Bediengerät oder mit der PC-Software WAREMA climatronic® studio kann die volle Anzahl von maximal 1200 Aktoren angelegt werden.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung So löschen Sie einzelne Aktoren wieder: Das Funktionsrad drehen, bis zum Beispiel [Aktor 3] orange hinterlegt angezeigt wird. Das Funktionsrad drücken, daraufhin werden beide Zellen [Aktor 3] und der gewählte Aktortyp orange hinterlegt dargestellt.
Möglichkeit 1: Aktoren automatisch identifizieren Das Funktionsrad drehen, bis der Text [Gerät anlegen mit PROG-Taste] orange hinterlegt angezeigt wird: Das Funktionsrad drücken. Anschließend die PROG-Taste am zu identifizie- renden Gerät drücken. Im Fenster erscheint daraufhin dessen Seriennummer. Die Taste [OK] drücken. Möglichkeit 2: Seriennummern manuell eingeben Das Funktionsrad drehen, bis die Zeile der Seriennummer orange hinterlegt angezeigt wird.
Seite 24
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Die Seriennummern der Aktoren befinden sich in zweifacher Ausführung auf einem Aufkleber im Inneren der Geräte. Geben Sie die Seriennummer wie folgt ein: Das Funktionsrad drücken, bis die gewünschte Stelle hervorgehoben wird. Alternativ können Sie auch mit den Tasten [<=] und [=>] die Stellen anwäh- len.
Im Kanal, der ersetzt werden soll, muss eingestellt sein, dass er bei aktivem Winterprogramm ersetzt wird. Nähere Angaben zum Winterprogramm finden Sie in Kapitel 4.2.5 auf Seite 59 und in der Bedienungsanleitung zur WAREMA climatronic®. 2007633_0•01.07.2014 DRAFT Technische Änderungen behalten wir uns vor...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 3.2.5.1 Rame vergeben für Kanal X Im Menü [Kanal-Aliasnamen vergeben] können Sie den automatisch vorge- gebenen Kanalnamen beliebig nach Ihren Wünschen umbenennen: So können Sie einen Namen anlegen oder ändern: Das Funktionsrad drehen, um aus dem unteren Auswahlfeld ein Zeichen aus- zuwählen.
3.2.5.2 Produkttyp wählen In diesem Menü wählen Sie den angeschlossenen Produkttyp (statt [Kanal 1] kann das Menü den von Ihnen zuvor gewählten Kanalnamen tra- gen): Mit dem Funktionsrad auf die Zeile [Produkttyp] fahren. Auf der linken Seite wird noch das eingestellte Produkt, z.B. [Raffstore] angezeigt. Das Funktionsrad drücken, durch Drehen den Produkttyp wählen und ab- schließend durch nochmaliges Drücken bestätigen.
Das Funktionsrad drehen, bis der von Ihnen eingesetzte Raffstoretyp ange- zeigt wird. Abschließend das Funktionsrad drücken. INWEIS In diesem Menü sind nur WAREMA Raffstoretypen auswählbar. Kommen Fabrikate anderer Hersteller zum Einsatz, müssen Sie hier [Sonstiger] auswählen! Die Taste [Weiter] drücken.
3.2.5.5 Laufzeiten und Wendeschritte einstellen In diesem Menü werden die Laufzeiten und Wendeschritte eingestellt. Die ein- zustellenden Werte und damit auch die angezeigten Menüzeilen sind abhän- gig vom Produkttyp. Es empfiehlt sich, zur Ansteuerung der richtigen Position von Sonnenschutzprodukten die Laufzeit so exakt wie möglich einzustellen! Werkseitig sind bereits produkttypische Werte voreingestellt, die in der Regel großzügig, eher zu lange vorgegeben sind: Das Funktionsrad drehen, bis der zu ändernde Parameter orange hinterlegt...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Wenn alle Parameter eingestellt sind, die Taste [Weiter] drücken. 3.2.5.6 Sicherheitsfunktionen aktivieren In diesem Menü werden die Sicherheitsfunktionen [Windüberwachung], [Eisüberwachung] und [Niederschlagsüberwachung] für den aktuellen Ka- nal aktiviert: Die einzustellenden Sicherheitsfunktionen sind abhängig vom Produkttyp.
3.2.5.7 Komfortfunktionen aktivieren In diesem Menü werden die Komfortfunktionen [Sonnenautomatik], [Dämmerungsautomatik], [Temperaturautom. direkt fahren], [Temperaturgest. Freigabe Sonne] und [Zeitschaltuhr] für den aktuel- len Kanal aktiviert. Die einzustellenden Komfortfunktionen sind abhängig vom Produkttyp. Aktivieren Sie die erforderlichen Komfortfunktionen mit dem Funktionsrad (Nicht alle Funktionen sind miteinander kombinierbar).
EWFS Aandsender einlernen In diesem Menü lernen Sie EWFS Handsender zur Fernbedienung ein: Im WAREMA Lieferprogramm sind EWFS Sender in einem Gehäuse zur Wandmontage erhältlich. Diese Wandsender sind funktional identisch mit den hier beschriebenen Handsendern und können alternativ oder zusätzlich verwendet werden.
3.2.6 Weiterer Kanal? Im folgenden Menü werden Sie gefragt, ob Sie einen weiteren Kanal in der WAREMA climatronic® anlegen wollen: Wenn Sie die Voreinstellung [JA] auswählen, gelangen Sie mit der Taste [Weiter] zurück zu Menüpunkt 3.2.5 (Name des neuen Kanals vergeben).
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 3.2.7 Verriegelungskontakte In diesem Menü werden eventuell erforderliche Verriegelungskontakte akti- viert: Wenn ein Verriegelungskontakt aktiviert wird, dann kann das zugehörige Pro- dukt nur fahren, wenn dieser geschlossen ist. Aktivieren Sie die erforderlichen Verriegelungskontakte mit dem Funktions- rad.
Sommerzeitumstellung und die DCF77-Verwendung mit dem Funktionsrads. Drücken Sie anschließend die Taste [Weiter]. Wenn die WAREMA climatronic® außerhalb der mitteleuropäischen Zeitzone oder in Gebieten mit eingeschränktem Funkempfang installiert wird, funkti- oniert die automatische Zeiteinstellung nicht. Stellen Sie sicher, dass in die- sem Fall die Funktion "DCF77 verwenden"...
3.2.9 Ausgänge zuordnen Es erscheint folgender Sicherheitshinweis (dieser bezieht sich auf die potenti- alfreien Schaltaktoren 4m und 6M): Beispiel Die im Beispiel verwendeten WAREMA Schaltaktoren 4M haben 2 und die Schaltaktoren 6M haben 3 Klemmenblöcke (X2, X3, (X4)) für Ausgänge. [A1.1|A1.2|A2.1|A2.2] [A3.1|A3.2|A4.1|A4.2] Schaltaktor 4M230 X4[A5.1|A5.2|A6.1|A6.2]...
Seite 37
Im nächsten Fenster werden die Ausgangsklemmen der Aktoren den zu steu- ernden Produkten zugeordnet: Das Funktionsrad drücken. Durch Drehen des Funktionsrads die passende Kontaktklemme auswählen, abschließend das Funktionsrad nochmals drücken. Jedes derzeit ansteuerbare Produkt benötigt 1 bis 3 Klemmen (z.B. Licht eine Klemme, Raffstore 2 Klemmen), die jeweils am gleichen Klemmen- block angeschlossen werden müssen.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 3.2.10 Einstellungen übernehmen und Assistent beenden In diesem Menü werden die getroffenen Einstellungen übernommen: Wenn [Abbruch] gedrückt wird, dann wird das im Assistenten angelegte Pro- jekt verworfen. [OK] drücken, um die Einstellungen zu übernehmen und den Assistenten fertigzustellen.
Seite 39
Wenn Sie nach erfolgter Inbetriebnahme wieder ins Hauptmenü zurückkeh- ren, dann erscheint rechts oben in der Kopfzeile ein Schraubenschlüssel: Dieser Schlüssel ist 1 Stunde sichtbar, da Sie sich vorher als Fachhändler eingeloggt haben. In dieser Zeit kann man ohne erneute Passworteingabe in die Fachhändlermenüs gelangen, um dort weitere Einstellungen vorzuneh- men.
Inbetriebnahme / Einstellung 4 Erweiterte Einstellungen In diesem Kapitel werden die Möglichkeiten beschrieben, um die Einstellun- gen der WAREMA climatronic® an besondere Gegebenheiten anzupassen. Ziehen Sie für große oder unübersichtliche Projekte die Projektierung mit der Software WAREMA climatronic® studio vor.
Seite 41
Menüs [SMI-Aktor verwalten] und [SMI-Motoren verwalten] aktiv. Die Inbetriebnahme der WAREMA climatronic® in Verbindung mit SMI-Akto- ren kann nur über die Software WAREMA climatronic® studio erfolgen. Die Programmierung der SMI-Schnittstelle und Zuordnung der Motoren zu den SMI-Ports ist nur darüber möglich.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.2 Kanäle verwalten In diesem Übersichts-Menü können bis zu 64 Kanäle ausgewählt werden: Hauptmenü Einstell. Fachhändler Projektierung Kanäle verwalten Das Funktionsrad drücken, um in folgendes Menü zu gelangen, Hier muss der Kanal und der zugehörige Produkttyp (Kanaltyp) ausgewählt...
In diesem Menü können die Komfortfunktionen des gewählten Kanals ein- Hauptmenü gestellt werden. Da diese jedoch nicht relevant für den sicheren Betrieb der Einstell. WAREMA climatronic® sind, können diese Einstellungen auch vom Bediener Fachhändler aus dem Hauptmenü erreicht werden. Projektierung ...
Position gefahren und können weder von Hand noch durch Kanal n eine Komfortfunktion bedient werden. Sicherheitsfunktionen Die Grenzwerte für einen Windalarm sind in der WAREMA climatronic® be- Windüberwachung reits produkttypisch hinterlegt, können jedoch nachträglich verändert und abgespeichert werden.
Seite 45
Beispiel Folgende Grafik soll die Bedeutung der einzelnen Parameter verdeutlichen: Windgeschwindigkeit in m/s Eingestellter Grenzwert WIND Geschwindigkeitsverlauf Zeit = 5 Sek = 10 Min < 5 Sek Abb. 5 Windgeschwindigkeit und Fahrverhalten Die Kurve stellt den Verlauf der Windgeschwindigkeit dar, die waagerechte Li- nie den eingestellten Grenzwert zum Hochfahren des Sonnenschutzprodukts.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Scrollt man mit dem Funktionsrad nach unten (), kann noch angewählt wer- den, ob die Windstärke für diesen Kanal auch richtungsabhängig ausgewer- tet wird. Dies könnte angewendet werden, wenn alle Produkte dieses Kanals in einer bestimmten Orientierung oder Himmelsrichtung ausgerichtet sind.
Seite 47
renzwert WIRD Hier kann der "Grenzwert WIND" für den gewählten Kanal eingestellt werden. Ab dieser Windgeschwindigkeit werden Sonnenschutzprodukte auf die Positi- on "WIND" gefahren. Der Einstellbereich beträgt 0 bis 25 m/s. Den "Grenzwert WIND" folgendermaßen ändern: Mit dem Funktionsrad auf die Zeile [Grenzwert WIND] fahren, Funktionsrad drücken.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Verzögerung WIRD Damit Sonnenschutzprodukte nicht bei jedem kurzen Windstoß hochfahren, kann dem Windalarm kanalweise eine Verzögerungszeit zugeordnet werden. Wenn die Windgrenzwerte für die Dauer dieser Verzögerungszeit erreicht oder überschritten werden, dann wird der Windalarm ausgelöst und das Son- nenschutzprodukt auf die eingestellte Position und Lamellenwinkel gefahren.
Seite 49
Falls die richtungsabhängige Windüberwachung für einen Kanal ge- wählt wird, so kann mit den Parametern [Windrichtung von] und [Windrichtung bis] ein Winkelbereich angegeben werden, für den der Grenzwert niedriger als der Grenzwert "WIND" ist, das heißt, das Produkt ist empfindlicher für Wind aus diesem Bereich. 0° entspricht der Himmelsrich- tung Nord, 90°...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Jetzt wird also der Wind aus westlichen Richtungen (224°-316°) überwacht, was Sie auch in diesem Menü sehen können: Windrichtung bis Das Menü [Windrichtung bis] verhält sich genauso wie [Windrichtung von]. Messwert Wind Messwert Windrichtung Diese beiden Zeilen dienen der Anzeige der momentan gemessenen Wind- stärke und Windrichtung und sind nicht einstellbar.
Die Eisüberwachung verhindert, dass Sonnenschutzprodukte bei Vereisungs- Hauptmenü gefahr festfrieren und anschließend durch Fahrbefehle beschädigt werden. Einstell. Die WAREMA climatronic® fährt deshalb die Sonnenschutzprodukte bei Kälte Fachhändler in Verbindung mit Niederschlag in eine einstellbare Position, bevor sich Eis Projektierung ...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Den "Grenzwert EIS" folgendermaßen ändern: Durch Drehen des Funktionsrads auf [Grenzwert EIS] scrollen, Funktionsrad drücken. Durch Drehen des Funktionsrads die Grenztemperatur verändern (die Taste [Standard] setzt den voreingestellten Wert von +3°C). Durch Drücken des Funktionsrads den Wert übernehmen.
4.2.2.3 ebäudeleittechnik In diesem Menü wird eingestellt, wie ein Kanal der WAREMA climatronic® auf Hauptmenü die Aktivierung der Gebäudeleittechnik reagiert. Einstell. Fachhändler Projektierung Kanäle verwalten Kanal n Sicherheitsfunktionen Gebäudeleittechnik Es können drei unabhängige GLT-Funktionen definiert werden. Als überwach- te Eingänge können ein beliebiger Eingang eines Tableau Interfaces oder ein...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.2.3 Manuelle Bedienung In diesem Menü können Sie für den gewählten Kanal Einstellungen vorneh- Hauptmenü men, die die manuelle Bedienung betreffen, wenn Sie aus dem Hauptmenü Einstell. durch Drücken des Funktionsrads in das Bedienmenü für den Kanal sprin- ...
Dies ist vor allem dann sinnvoll, wenn Sie eine be- stimmte Einstellung bevorzugen. Außerdem müssen Sie nach einer Fahrt die Lamellen nicht mehr manuell wenden. Die WAREMA climatronic® übernimmt das Wenden der Lamellen bei entsprechender Programmierung für Sie.

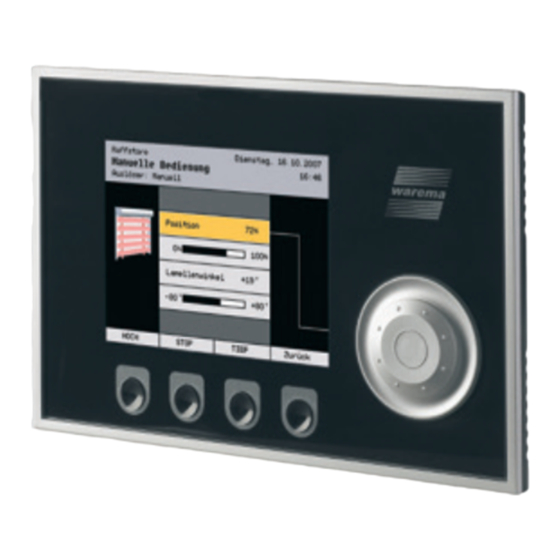

WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.2.3.6 Bediensperre lokal Hier wird angezeigt, ob eine Bedienung des Kanals über lokale Taster mög- lich ist. Dieser Parameter kann nur mit der PC-Software WAREMA climatronic® studio verändert werden. 4.2.3.7 Die Möglichkeiten manueller Bedienung Funktionstasten, Funktionsrad Über die Funktionstasten und mit dem Funktionsrad...
4.2.4 MesswertgeberZuordnung Für die richtige Funktion der Steuerung müssen die Messwertgeber den Ka- Hauptmenü nälen zugeordnet werden. Dabei wird festgelegt, wie die Messwertgeber zur Einstell. Steuerung der einzelnen Kanäle genutzt werden. Fachhändler Die Auswertung dieser Größen dient den Sicherheits- und Komfortfunktionen ...
Seite 58
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Bis zu drei Messwerte "Wind" können dabei pro Kanal zugeordnet werden, von denen immer der aktuell höchste ausschlaggebend ist. Die Messwertgeber und Messwerte folgendermaßen den Parametern zuord- nen: Mit dem Funktionsrad auf die jeweilige Zeile scrollen, Funktionsrad drücken.
4.2.5 Winterprogramm Die Funktion Winterprogramm ersetzt jahreszeitbedingt einen Kanal durch ei- nen anderen Kanal mit abweichenden Einstellungen. Alle Kanaleinstellungen wie z.B. Automatikfunktionen oder Zeitschaltbefehle können für den jeweili- gen alternativen Kanal voreingestellt werden. Sie können so für einen bestimmten Zeitraum automatisch oder durch manu- elle Umschaltung umfangreiche Parameteränderungen aktivieren, ohne diese alle einzeln vornehmen zu müssen.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.2.5.1 Sommer/Winterprogramm EIR/ANS In dieser Menüzeile können Sie die Funktion Winterprogramm für diesen Ka- Hauptmenü nal komplett aktivieren oder deaktivieren. Einstell. Fachhändler Projektierung Kanäle verwalten Kanal n Winterprogramm Um die Funktion Winterprogramm zu aktivieren oder zu de- aktivieren, setzen oder löschen Sie das Häkchen in der Zeile...
Regen- und Windschutz. Damit Projektierung Produkte verwalten Sie nicht mit jedem Produkt, das Sie in der WAREMA climatronic® einstel- Produkt n len, auch alle produkttypischen Einstell- und Grenzwerte eingeben müssen, nimmt Ihnen die WAREMA climatronic® diese Arbeit ab. Für viele Produkte sind die produkttypischen Einstellwerte bereits hinterlegt.
Hinweis: Keine weiteren SMI-Ports frei! Wenn Sie eine bestehende Aktorzuordnung ändern, muss die Paramet- rierung der SMI-Schnittstellen des alten und des neuen Aktors zwingend mit der Software WAREMA climatronic® 2.0 studio an die vorgenommenen Änderungen angepasst werden. 4.3.5.4 Produktverriegelung In der Menüzeile [Produktverriegelung] kann das ausgewählte Produkt ge- gen die anderen Produkte am gleichen Aktor verriegelt werden.
Daher benötigt ein Rollladen von 150 cm Länge eine wesentlich kürzere Laufzeit als eine Gelenkarmmarkise mit 300 cm Ausfall. An der WAREMA climatronic® können diese Laufzeiten sekundengenau dem ange- schlossenen Produkt angepasst werden. Sie können auch getrennte Laufzei- ten für HOCH und TIEF einstellen, wenn ein Produkt zum Hochfahren mehr Zeit benötigt als zum Tieffahren.
4.3.5.11 Laufzeit HIEF mm:ss / Einschaltdauer mm:ss Die "Laufzeit TIEF" in gleicher Weise einstellen. Oder: Bei einpoligen Produkten wie z.B. einem Licht die Einschaltdauer einstellen. Nach dieser Dauer wird das Produkt wieder automatisch ausgeschaltet. Ausnahme: In der manuellen Betriebsart "Dauerkommando" bleibt das Pro- dukt bis zur nächsten Betätigung eingeschaltet.
Seite 66
Wendezeit bei unterschiedlichen Produkttypen unterschiedlich ausfällt. So benötigt z.B. eine Jalousie für die Wendung ungefähr 0,5 Sekunden, wäh- rend dieser Vorgang bei einem Raffstore vom Typ WAREMA E80A6 auch gut 1,6 Sekunden dauern kann. Wenn die Wendezeit bekannt ist, dann müssen Sie diese zusammen mit dem maximal und minimal möglichen Wendewinkel...
Für WAREMA Raffstoren können Sie die Wendezeiten und Wendewinkel aus dem Dokument Behangparameter für Raffstoren (Art.-Nr. 2003263) entneh- men. Wenn Sie Fremdprodukte steuern wollen, fragen Sie bitte beim jeweili- gen Hersteller nach. Je nach Paketgewicht und Motortyp können geringfügige Änderungen not- wendig werden.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.3.5.21 Verzögerungszeit Diese hier einstellbare Verzögerungszeit betrifft nur die Produkte Lüfter (stu- fenlos oder schaltbar) mit Klappe. Beachten Sie hierzu unbedingt die Empfehlungen in den Anleitungen der Lüfterhersteller! Beim Einschalten des Lüfters öffnet sich zuerst die Klappe. Erst nach Ablauf der Verzögerungszeit beginnt der Lüfter zu laufen.
4.3.5.25 Betriebsart manuell Bei der lokalen manuellen Bedienung können verschiedene Betriebsarten unterschieden werden: Unterschiedliche Sonnenschutzprodukte erfordern auch unterschiedliches Steuerverhalten. Beispielsweise ist es sinnvoll, bei Raffstoren den Lamellen- winkel durch einen kurzen Fahrbefehl verstellen zu können, während dies bei Markisen oder Rollläden wenig zweckmäßig erscheint. Je nachdem, welches Sonnenschutzprodukt angesteuert werden soll, kann zwischen folgenden Steuerungsverhalten gewählt werden: ...
Seite 70
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Hoggeln (3 Stufen) Dieses Steuerungsverhalten eignet sich für einen Lüfter, der in drei Stufen geschaltet werden kann. Hasten / Dimmen Dieses Steuerungsverhalten eignet sich für Beleuchtungseinrichtungen, die dimmbar sind. Ein kurzes Betätigen der Taste schaltet das Licht ein oder aus.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.3.5.26 Stop durch Mittasten Mit diesem Parameter kann bestimmt werden, ob durch Mittasten ein Stop- kommando ausgelöst werden kann. Aktivieren Sie diesen Parameter immer, wenn Sie den Parameter [Invertierte Wendung] aktiviert haben. Die angesteuerten Raffstoren stop- pen dann bei Mit- und Gegentasten.
Die Taste [Standard] setzt diesen Parameter auf die Werkseinstellung --- (kein Referenzmotor zugewiesen) zurück. Die Zuordnung kann nur über die Software WAREMA climatronic® studio ge- ändert werden. 4.3.5.33 Invertierte Drehrichtung Hier kann die Drehrichtung umgekehrt werden, wenn der Motor eines Pro- dukts in die falsche Richtung dreht.
Messwertgeber verwalten Es können maximal drei Wetterstationen und zwei Messwertgeber "Feuchtig- keit und Temperatur Innen" ("Feuchte/Temp.") an die WAREMA climatronic® angeschlossen und in diesem Menü verwaltet werden. Das Anlegen eines Sensor Interfaces erfolgt in gleicher Weise wie das An- legen einer Wetterstation.
Seite 75
DCF 77-Empfang nur möglich ist, wenn eine Wetterstation (oder ein Sensor Interface) als Wetterstation 1 angelegt wird! Wenn die WAREMA climatronic® außerhalb der mitteleuropäischen Zeitzone oder in Gebieten mit eingeschränktem Funkempfang installiert wird, funkti- oniert die automatische Zeiteinstellung nicht. Stellen Sie sicher, dass in die- sem Fall die Funktion "DCF77 verwenden"...
Seite 76
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Eine Wetterstation kann hier durch Heranführen eines Magneten, ein Mess- wertgeber Feuchte/Temp. durch Drücken der Prog-Taste am Gerät angelegt werden, oder die Seriennummer des Geräts wird manuell eingegeben. Darüberhinaus muss die Ausrichtung des Messwertgebers eingegeben wer- den.
4.5 Daten in die eräte laden Hier haben Sie die Möglichkeit, alle Geräte auf einmal zu laden, sie können Hauptmenü aber auch, wie abgebildet, jedes einzelne Gerät gezielt auswählen und laden. Einstell. Fachhändler Projektierung Daten in die Geräte laden Im Menü...
Einstellungen übernommen und im Bediengerät gespeichert werden. Der Einstell. Nutzer hat dann später jederzeit die Möglichkeit, die Fachhändler-Einstellun- Fachhändler gen wiederherzustellen. Dies wird in der Bedienungsanleitung der WAREMA Einstellungen übernehmen climatronic® beschrieben. Die Fachhändler-Einstellungen wie folgt übernehmen: Aus dem Hauptmenü...
4.7 Fachhändlerzugang beenden In dieser Menüzeile können Sie den Passwort-geschützten Fachhändlerzu- Hauptmenü gang beenden, sodass nur noch die Einstellungen für den Bediener zugäng- Einstell. lich sind. Fachhändler Fachhändlerzugang beenden So lange der Fachhändler-Modus aktiv ist, erscheint rechts oben in der Kopf- zeile ein kleiner stilisierter Schraubenschlüssel: Dieser ist eine Stunde sichtbar, da Sie sich vorher als Fachhändler ein- gewählt haben.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.8 Systemeinstellungen vornehmen Die Taste [Einstell.] drücken und im Fenster [Einstellungen] das Menü [Fachhändler] wählen. Das Funktionsrad drücken und das Passwort [5858] (oder Ihr individuell ge- wähltes) eingeben. Das Funktionsrad drücken und das Menü [Projektierung] wählen.
Dauer des Standby-Modus: Die Zeit kann im Bereich von 1 bis 240 min frei eingestellt werden. Mit [Betriebsart Standby] können Sie bestimmen, ob im Standby-Modus das Startmenü oder ein in die WAREMA climatronic® geladenes Bild ange- zeigt wird. Ein Standby-Bild kann mit der Software WAREMA Picture Generator erstellt HINWEIS werden (Software auf beiliegender SD-Karte oder über die WAREMA Websi-...
Bestätigen Sie den Dialog mit [Übernehmen]. Das Bild wird geladen und angezeigt. Die WAREMA climatronic® kann das Bild nur finden, wenn es BILD.WRM heißt und in der obersten Verzeichnisebene der Speicherkarte liegt. Beachten Sie auch die Informationen zur Speicherkarte in Kapitel 4.11 auf Seite 97.
Die Taste [Zurück] drücken, um wieder ins Menü [System] zu gelangen. Wenn nach einer Unterbrechung die Spannungsversorgung wiederkehrt, er- scheint im Display das Sprachauswahlmenü. Nach 3 Minuten schaltet die WAREMA climatronic® dann automatisch ins Startmenü, die zuletzt eingestellte Sprache bleibt erhalten. Bei der ersten Inbetriebnahme ist die Standardsprache Deutsch.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.8.4 MesswertgeberAbgleich Dieses Menü dient dazu, die internen und externen Messwertgeber Ihrer Hauptmenü WAREMA climatronic® auf die vor Ort gemessenen Temperaturen zu kalibrie- Einstell. ren. Fachhändler Projektierung Gehen Sie in das Menü [Projektierung] > [System] >...
Hauptmenü derlich, wenn innerhalb der Sonnenautomatik die Lamellennachführung Einstell. gewünscht ist. Aus den Einfallswinkeln der Sonnenstrahlung (Azimut und Fachhändler Elevation) berechnet die WAREMA climatronic® dann den geeigneten Lamel- Projektierung System lenwinkel. Geographische Lage Voreingestellt sind hier die geographischen Daten von Marktheidenfeld.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.8.6 Abwesend Sie können der WAREMA climatronic® mitteilen, dass Sie vorübergehend Hauptmenü abwesend sind, wenn Sie z. B. das Haus verlassen. Im Startmenü erscheint Einstell. ein Häkchen im Kasten bei der Zeile [Abwesend] zur Bestätigung. Während ...
4.8.7 Winterprogramm Die Funktion Winterprogramm ersetzt jahreszeitbedingt einen Kanal durch ei- Hauptmenü nen anderen Kanal mit abweichenden Einstellungen. Alle Kanaleinstellungen Einstell. wie z.B. Automatikfunktionen oder Zeitschaltbefehle können für den jeweili- Fachhändler gen alternativen Kanal voreingestellt werden. Projektierung ...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.8.7.1 Sommer/Winterprogramm EIR/ANS In dieser Menüzeile können Sie die Funktion Winterprogramm komplett akti- vieren oder deaktivieren. Um die Funktion Winterprogramm zu aktivieren oder zu de- aktivieren, setzen oder löschen Sie das Häkchen in der Zeile [Sommer / Winterprogramm EIN/AUS].
4.8.8 Windprüfung In diesem Menü kann eine Windprüfung zur Überwachung der Messwertge- Hauptmenü ber eingestellt und ein eventueller Alarm (nach der Behebung eines Defekts Einstell. oder Drahtbruchs) wieder rückgesetzt werden: Fachhändler Projektierung System Windprüfung Als typischen Wert für die Dauer der Windprüfung empfehlen wir 99 Stunden einzusetzen.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.8.9 FachhändlerZugang In diesem Menü kann das Fachhändler-Passwort geändert werden. Dieses Hauptmenü kann 1 bis 8 Zeichen lang sein. Einstell. Fachhändler Projektierung System Fachhändler-Zugang Das voreingestellte Passwort ist [5858]. Dieses kann hier beliebig verändert werden, um dem Fachhändler den exklusiven Zugang zu den Projektierungs-...
System Alle Menüs anzeigen Dieser Parameter darf nur in Ausnahmefällen aktiviert werden. Bei aktiver Funktion kann es unbemerkt zu Fehlparametrierung kommen. Die Funktion der WAREMA climatronic® kann dadurch beeinträchtigt werden. 2007633_0•01.07.2014 DRAFT Technische Änderungen behalten wir uns vor...
Prüfen Sie vor folgenden Aktionen, ob Sie die aktivierte Funktion wieder ausgeschaltet haben: Projekt auf SD-Karte speichern Projekt im Bediengerät als Fachhändler-Einstellungen speichern Projekt mit dem WAREMA climatronic® studio auslesen oder synchronisieren Technische Änderungen behalten wir uns vor 2007633_0•01.07.2014 DRAFT...
4.8.12 Schnittstelle NSB / RS 485 In dieser Menüzeile des Menüs [System] können Sie wählen, ob die USB- Hauptmenü Schnittstelle an der linken Seite des Bediengeräts oder alternativ die Einstell. RS 485-Schnittstelle auf der Rückseite des Bediengeräts aktiv ist: Fachhändler ...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.9 Hableau Interface verwalten In diesem Menü kann ein angeschlossenes Tableau Interface verwaltet wer- Hauptmenü den: Einstell. Fachhändler Projektierung Tableau Interface verwalten Ein Tableau Interface kann hier durch Drücken der Prog-Taste am Gerät an- gelegt werden, oder die Seriennummer des Geräts wird manuell eingegeben.
Seite 95
Wenn Sie nach dem Anlegen des Tableau Interfaces den Assistenten starten, werden bereits vorgenommene Einstellungen überschrieben. Der Assistent kann nur vor dem Anlegen des Tableau Interfaces für die Grundeinstellungen der WAREMA climatronic® genutzt werden. 2007633_0•01.07.2014 DRAFT Technische Änderungen behalten wir uns vor...
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 4.10 Softwareversionen In diesem Menü werden die Softwareversionen aller angeschlossenen Geräte Hauptmenü angezeigt: Einstell. Fachhändler Projektierung Softwareversionen Die Softwareversionen des Bediengeräts, der Wetterstationen 1 bis 3 und der Messwertgeber "Feuchte/Temp." 1 bis 2 werden direkt angezeigt, in der untersten Zeile (...
Gerät stecken (PC, Digitalkamera, ...), formatieren Sie die Karte dort keinesfalls neu. Wird die Karte in einem anderen Format als FAT32 forma- tiert, kann sie nicht mehr von der WAREMA climatronic® gelesen werden. Ein Projekt wird mit dem Dateinamen 464042XX.NIC auf die SD-Karte ge- schrieben.
Auf [Übernehmen] gehen, Funktionsrad drücken. Sobald [Fertig] angezeigt wird, abschließend das Funktionsrad oder die Funktionstaste [Zurück] drücken. Die WAREMA climatronic® kann das Projekt nur finden, wenn es 464042XX.NIC heißt und in der obersten Verzeichnisebene der SD-Karte liegt. Gespeicherte Projekte von älteren Versionen der WAREMA climatronic®...
4.11.3 Alle eräte laden Nach dem Lesen eines Projekts von der Speicherkarte müssen die Geräte geladen (aktualisiert) werden! Die Menüzeile [alle Geräte laden] setzt alle Geräte zurück und lädt dann nacheinander die gewählten Einstellungen in die Geräte, d.h. Messwertgeber und Aktoren. VVRSIIAH Während des Ladens der Geräte darf vor Ort nicht bedient werden! Eine evtl.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 5 Messwerte, Auslöser und Störungen Die WAREMA climatronic® besitzt einen internen Speicher für alle Messwerte mit den zugehörigen Historien, für Auslöser und Störungen. Dies dient zur Fehlersuche und wird in den folgenden Abschnitten beschrieben.
Ein weiterer Druck auf das Funktionsrad schaltet den Cursor auf "Fein" um (6-Minuten-Schritte), nochmaliges Drücken schaltet den Cursor wieder aus. Mit den Funktionstasten [Woche] und [Monat] können Sie auch die zugehöri- gen längerfristigen Temperaturverläufe anzeigen lassen. Wenn Sie mit der Funktionstaste [Zurück] in das Menü [Aktuelle Messwerte] wechseln, können Sie in den darunterliegenden Zeilen die Histo- rien der anderen Messwerte auf dieselbe Weise ansehen.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 5.4 Aistorie Auslöser Im Menü [Aktuelle Auslöser] durch Drücken des Funktionsrads das Menü Startmenü [Historie Auslöser Kanal 1] (oder den von Ihnen vergebenen Kanalna- Messwerte men) öffnen: Alle Auslöser In diesem Beispiel wurde der Kanalname [Kanal 1] nicht verändert. In der angezeigten Liste stehen die Auslöser in zeitlich absteigender Abfolge, also...
5.5 Störungen Im Startmenü die Funktionstaste [Messwerte] drücken und im Menü Startmenü [Messwerte und Historien] den Menüpunkt [Störungen] durch Drehen Messwerte und Drücken des Funktionsrads auswählen. Sie befinden sich jetzt im Menü Störungen [Störungen]: Beispiel Sie sehen eine nummerierte Liste der Störungen in zeitlich aufsteigender Rei- henfolge.
WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung 6 KRXModus Die WAREMA climatronic® kann in Verbindung mit den KNX Gateways auch als KNX Zentrale verwendet werden. Die Automatikfunktionen und der Bedi- enkomfort sind weitgehend identisch zum Betrieb mit climatronic® Aktoren. Der Aufbau des Systems sowie die Inbetriebnahme weichen aber deutlich...
Falschanschluss Anschluss richtigstellen keine Anzeige von Wetterdaten keine Wetterstation 1 angeschlossen bzw. Wetterstation anschließen und als Wetter- im Startmenü der WAREMA climatronic® parametriert (es werden immer die Mess- station 1 parametrieren werte von Wetterstation 1 angezeigt) Anzeige "Störung" in der Kopfzeile. Weitere programmierter Busteilnehmer nicht ange- programmierten Busteilnehmer anschließen...
Seite 106
Sicherheitsfunktion aktiv Verriegelungskontakt aktiv Schaltaktoren: Beim Bedienen über lokale Im Werkszustand zieht immer nur ein Relais Nehmen Sie das WAREMA climatronic® Taster fährt nur ein Produkt alleine an, angeschlossene Einzeltaster System komplett in Betrieb. funktionieren im Totmannverhalten. Grup- pentaster funktionieren erst nach erfolgter Inbetriebnahme des Aktors.
7.2 Störungsmeldungen Im Menü Störungen der WAREMA climatronic® können folgende Meldungen erscheinen: Meldung Bedeutung wird angezeigt bei nicht näher definierten Störungen RS485-Bus bei der Kommunikation auf dem RS485-Bus wird angezeigt wenn der Messwert Globalstrahlung Global-MW. Kanal xx des Kanals xx fehlt wird angezeigt wenn der Messwert Globalstrahlung Wind-Messw.
Ja/Yes. Der Reset wird durchgeführt. Nach Abschluss des Vorgangs erscheint das Menü zur Sprachauswahl. Nehmen Sie die WAREMA climatronic® neu in Betrieb oder laden Sie ein vor- bereitetes Projekt in das Bediengerät. 7.4 FachhändlerModus Um in den Fachhändler-Modus zu gelangen: Mit der Taste [Hauptmenü] ins Hauptmenü...
Index 8 Index Index Lamellenwinkel TIEF 55 Abwesend 86 Aktoren verwalten 40 Alle Menüs anzeigen 91 Alternativer Komfortwinkel 72 Manuelle Bedienung 54 Assistent 15 Messwerte 100 Auslöser 101 Messwertgeber-Abgleich 84 Messwertgeber verwalten 74 Messwertgeber-Zuordnung 57 Minimale Fahrdauer 72 Betriebsart manuell 69 Mittasten 72 Daten in die Geräte laden 77 Nachlauf HOCH 72...
Seite 110
Index WAREMA climatronic® 2.0 Inbetriebnahme / Einstellung Werkszustand wieder herstellen 108 Windprüfung 89 Windüberwachung 44 Winterprogramm 59, 87 Winterprogramm Kanal 59 Technische Änderungen behalten wir uns vor 2007633_0•01.07.2014 DRAFT...
Seite 111
Rotizen 2007633_0•01.07.2014 DRAFT Technische Änderungen behalten wir uns vor...
