Bedienungs- und Installationsanleitung
LONMSE 2M230I / 4M230I
Für künftige Verwendung aufbewahren!
Gültig ab 29. September 2009
Allgemeines

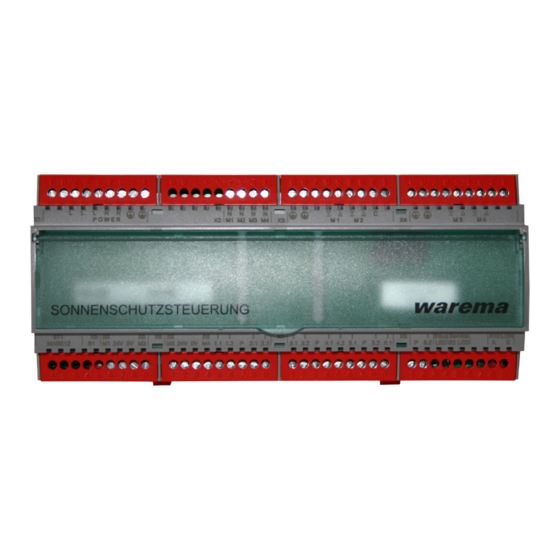

Abb. 1: LONMSE 2M230I / 4M230I
Die LONMSE 2M230I und 4M230I sind LON
zentralen und lokalen Bedienung von bis zu vier voneinan-
der unabhängig arbeitenden Sonnenschutzantrieben. Die
zentrale Bedienung erfolgt durch Ankopplung an ein LON
FTT-10 Zweidrahtnetzwerk, die lokale Bedienung durch vor
Ort angebrachte Bedienelemente. Zur genauen Erfassung
und Ansteuerung der Behangposition steht pro Motoraus-
gang je ein Inkrementalgebereingang zur Verfügung. Die
Versorgung der Antriebe und der Motorsteuereinheiten er-
folgt hierbei über eine 230 VAC Steuerleitung. Zudem ver-
fügt das Gerät über 2 bzw. 4 Meldekontakteingänge.
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von Sonnenschutzeinrich-
tungen entwickelt. Bei Einsatz außerhalb des in dieser An-
leitung aufgeführten Verwendungszwecks ist die Genehmi-
gung des Herstellers einzuholen.
Sicherheitshinweise
WARNUNG
Die elektrische Installation muss nach
VDE 0100 bzw. den gesetzlichen Vor-
schriften und Normen des jeweiligen
Landes durch eine zugelassene Elektro-
fachkraft erfolgen. Diese hat die beigefüg-
ten Montagehinweise der mitgelieferten
Elektrogeräte zu beachten.
WARNUNG
Wenn anzunehmen ist, dass ein gefahrlo-
ser Betrieb nicht möglich ist, darf das Ge-
rät nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
 w enn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
890168_f•de•28.09.2009
Kinder dürfen nicht mit den Bedienelementen der
Steuerung oder Fernsteuerung spielen! Bewahren Sie
Fernsteuerungen außerhalb der Reichweite von Kin-
dern auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Raffstoren, etc.) keine Perso-
nen oder Gegenstände befinden!
Trennen Sie das Gerät von der Versorgungsspannung,
wenn Reinigungs- oder andere Wartungsarbeiten
durchgeführt werden müssen!
Hinweise zur Elektroinstallation
Aktoren zur
®
Eine bauseitige Schutzeinrichtung (Sicherung) und Trenn-
vorrichtung zum Freischalten der Anlage muss vorhanden
sein.
®
Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im
Wohn- und Gewerbebereich.
Montage
Die Motorsteuereinheit ist, je nach gewählter Montageart,
zur Aufputzmontage oder zum Verteilereinbau (REG) vor-
gesehen.
Aufputzgehäuse
Führen Sie einen Schlitzschraubendreher (Empfehlung:
Klinge 3,0 - 4,0mm) in die jeweilige Deckelöffnung
ein (siehe Abb. 5) und hebeln Sie den Klappdeckel
vorsichtig auf. Wiederholen Sie den Vorgang für die
zweite Öffnung des Deckels. Wenn beide Verrastungen
gelöst sind, lässt sich der Deckel aufklappen. Den
zweiten Deckel können Sie auf die gleiche Weise
öffnen. Alternativ kann die AP-Variante auch auf einer
Hutschiene (TH 35-15 nach EN 60715: 2001) montiert
werden. Für den Einsatz in Feuchträumen ist dieser
Gehäusetyp nicht geeignet.
Reiheneinbaugehäuse
Montieren Sie das Gerät beim Verteilereinbau auf
einer symmetrischen Hutschiene (TH 35 nach
EN 60715: 2001) durch Aufclipsen. Zur Erleichterung
der Anschlussarbeiten können die Klemmenabdeckun-
gen gelöst werden (siehe Abb. 2). Zum Anschluss des
Netzwerkes kann eine der Klemmenabdeckungen ge-
löst werden.
Abb.2: Lösen der Klemmenabdeckungen (REG-Variante)
WARNUNG
Für die Sicherheit von Personen ist es
wichtig, folgende Punkte unbedingt zu
beachten!
Lösen der Klemmenabdeckung:
Geeigneten Schraubendreher
in Aussparung einführen!
Technische Änderungen behalten wir uns vor
1
