Montage
3.1 Montage des WAREMA
Notraff-Sets
3.1.1 Übersicht
10
Technische Änderungen behalten wir uns vor
Die Steuerung ist an einer trockenen und gut zugänglichen Stelle zu montie-
ren. Sie darf keinesfalls im Freien montiert und keiner direkten Sonnenein-
strahlung ausgesetzt werden. Für den Einsatz in Feuchträumen ist die Steue-
rung nicht geeignet.
VVRSIIHH
Elektrische Betriebsmittel sind leicht zugänglich zu montieren! (VDE 0100)
Die Steuerung darf Aufputz, in abgehängten Decken oder in Fußbodentanks
montiert werden.
Um das Steuerungsgehäuse muss ein ausreichender Abstand von mindes-
tens 10 cm zu benachbarten Gegenständen/Wänden vorhanden sein, damit
eine natürliche Luftzirkulation möglich ist.
Die einzelnen Komponenten werden z.B. an einer Wand Aufputz montiert, be-
achten Sie daher bitte die Abstände der Montagebohrungen in den entspre-
chenden Abbildungen der folgenden Kapitel.
Bitte beachten Sie die im Anschlussplan vorgeschriebenen Leitungstypen.
Die Leitung zwischen Steuerung und Notantrieb muss zwingend einen Quer-
schnitt von 2 x 4 mm² haben und abgeschirmt sein.
6

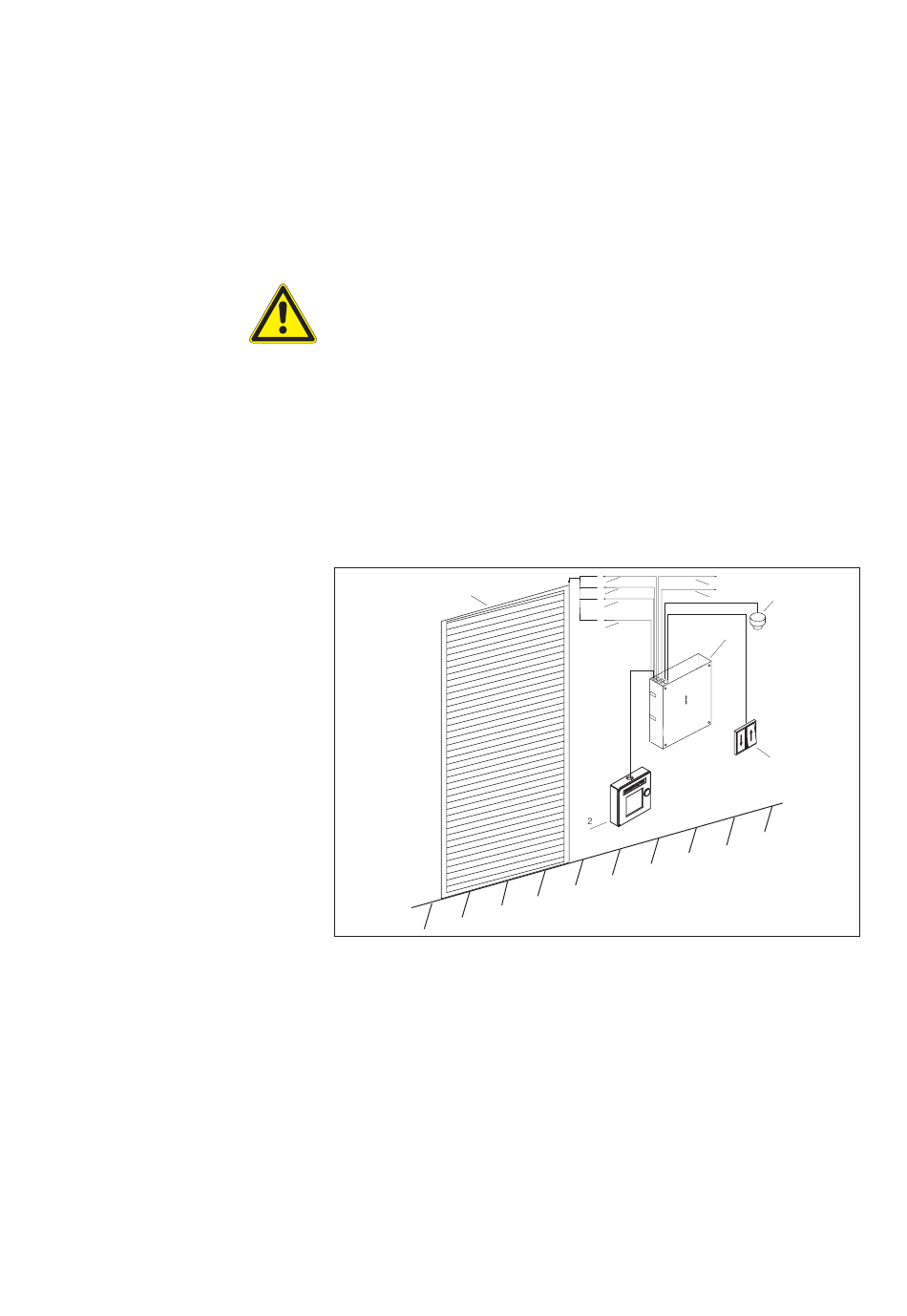

Abb. 1 Übersicht WAREMA Notraff-Set
1 Steuerung
2 Nottaster
3 Leitung zum Zusatzantrieb
4 Rauchmelder (per Öffnerkontakt angeschlossen an externem Kontakt)
5 Bedientaster
6 (Flucht-) Tür mit Raffstore
7 Motorleitung zum 230 V - Raffstoreantrieb
8 Versorgungsleitung 230 VAC / 50 Hz
9 Leitung vom Alarmausgang und / oder Meldeausgang
10 Inkrementalgeberleitung
11 Optional: Leitung mit Temperatursensor
WAREMA Notraff-Set
Installationsanleitung
7
3
10
11
®
8
4
9
1
5
