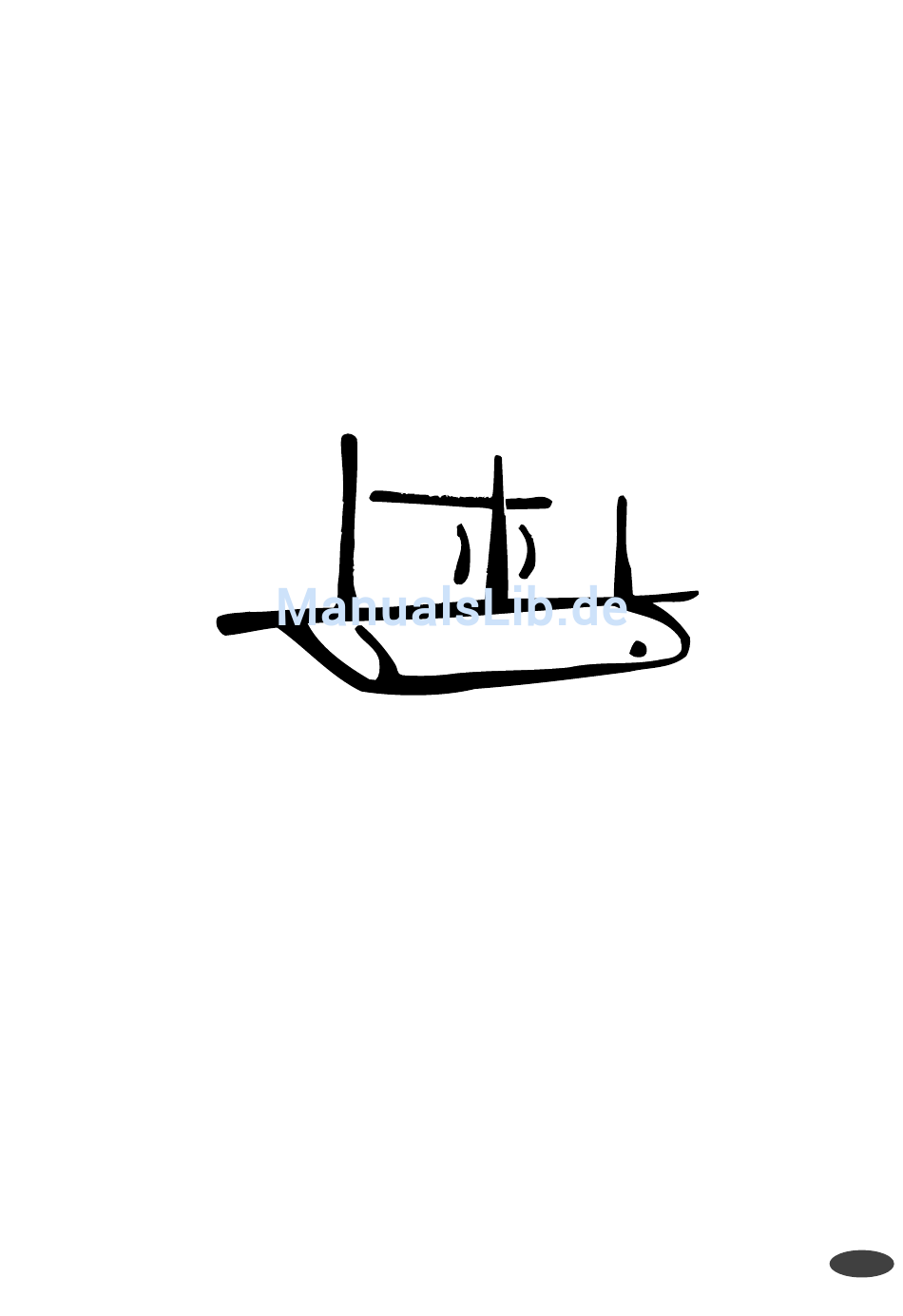

- Seite 1 D u n s t a b z u g s h a u b e GEBRAUCHSANWEISUNG DA GL 55.3 375 1561 04 / 02.00...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde Für eventuell auftretende Störungen enthält diese Ge- Bitte lesen Sie diese Gebrauchsanweisung sorgfältig brauchsanweisung Hinweise zur selbständigen Behe- durch. Beachten Sie vor allem den Abschnitt «Sicher- bung, siehe Abschnitt «Abhilfe bei Störungen». heitshinweise». Sollten diese Hinweise nicht ausreichen, haben Sie Bewahren Sie diese Gebrauchsanweisung zum spä- jederzeit zwei Anlaufstellen, bei denen Ihnen weiter- teren Nachschlagen auf und geben Sie sie an even-...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ............. . Elektrische Sicherheit . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und den geltenden Sicherheitsvor- schriften. Dennoch sehen wir uns veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen. Elektrische Sicherheit Sollten Sie das Gerät verkaufen oder Dritten überlas- sen, so sorgen Sie dafür, dass das Gerät komplett mit diesem Heft übergeben wird, damit der neue Benutzer Überprüfen Sie die Dunstabzugshaube auf Transport- sich über die Arbeitsweise des Gerätes informieren... -
Seite 5: Entsorgung
Entsorgung Verpackungsmaterial entsorgen Alle Verpackungsteile sind recycelbar, Folien und Hartschaumteile entsprechend gekenn- zeichnet. Verpackungsmaterial und eventuell Altgeräte bitte ordnungsgemäss entsorgen. Beachten Sie bitte die nationalen und regiona- len Vorschriften von Gerät und Verpackungs- material Materialkennzeichnung (Materialtrennung, Abfallsammlung, Wert- stoffhöfe). Entsorgungshinweise Das Gerät darf nicht mit dem Hausmüll ent- sorgt werden. -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Ausstattung Dunstabzugshaube Glasauszug Bedienfeld Typenschild Licht Metallfilter Auszugsschienen Federn Sonderzubehör Anschlagfedern 9 10 Rastfedern Aktivkohlefilter Die Dunstabzugshaube kann für zwei verschiedene Betriebsarten installiert werden: Abluftversion Die über der Kochstelle anfallenden Dünste werden in den Fettfiltern gereinigt und über eine Abluftleitung ins Freie geführt. -
Seite 7: Bedienung Der Dunstabzugshaube
Bedienung der Dunstabzugshaube Dunstabzugshaube immer vor dem Kochbe- ginn einschalten. Einschalten 1 2 3 Durch Herausziehen des Auszugs (1) schaltet sich der Ventilator automatisch auf der vorgewählten Position des Schiebeschalters (2) ein, ausser der Schalter steht ganz links auf Position 0. Die Luftleistung kann 1 2 3 mit dem Schiebeschalter (2) reguliert werden. -
Seite 8: Reinigung Und Wartung
Reinigung und Wartung Vorsicht! Keine scharfen Reinigungsmittel, Bürsten, kratzende Schwämme oder Scheu- ersand verwenden. Äussere Reinigung Die äusseren Teile mit einem, mit milder Spüllauge an- gefeuchtetem Tuch, reinigen. Reinigung der Metallfilter Achtung! Bei Nichtbeachten dieser Reini- gungsanweisung kann Feuergefahr ent- stehen! Metallfilter herausnehmen 1. -
Seite 9: Reinigung Des Glasauszugs
Reinigung des Glasauszugs Detail A Glasauszug herausnehmen 1. Glasauszug (1) bis zum Anschlag herausziehen. 2. Die an den Auszugsschienen (6) befestigten Fe- dern (7) mit den Zeigefingern nach oben drücken und den Glasauszug (1) vorsichtig herausziehen. Achtung! Auszugsschienen (6) wieder hinein schieben. -
Seite 10: Auswechseln Der Aktivkohle Im Filter
Auswechseln der Aktivkohle im Filter sofern das Gerät für den Umluftbetrieb ausgerüstet ist. Aktivkohlefilter herausnehmen 1. Metallfilter herausnehmen. 2. Aktivkohlefilter vorne herunterziehen und heraus- nehmen. Auswechseln der Aktivkohle Vorsicht! Die Kohle des Filters ist im minimum einmal jährlich zu wechseln. 3. -
Seite 11: Was Tun Wenn
Was tun wenn . . . Störung Ursache Lösung Keine Funktion der Haube – fehlende Netzspannung – Überprüfen ob Sicherung in Ordnung ist Lüftermotor läuft nicht – Überprüfen ob Netzkabel richtig eingesteckt ist. – – Auszug nicht herausgezogen Auszug nicht herausgezogen –... -
Seite 12: Installationsanweisung
Installationsanweisung Sicherheitshinweise Achtung! Der Mindest–Sicherheitsabstand zwischen Kochfläche und Haube muss bei elektrischen Kochstellen 50 cm und bei Gas- max. 140 kochstellen 70 cm betragen. Im Servicefall muss das Gerät vom Netz ge- trennt werden, Netzstecker ziehen. Die allgemeinen Richtlinien für den Betrieb von Elektrogeräten, die Vorschriften des zu- ständigen Elektrizitäts–Versorgungsunter-... -
Seite 13: Einbau Für Umluft
Lüftungsgitter min. 200 cm Einbau für Umluft max. 140 Wenn aus baulichen Gründen keine Abluftleitung möglich ist, kann der Dunstabzug mit einem zusätzli- chen Aktivkohlefilter ausgerüstet werden, in dem Bak- terien und Gerüche gebunden werden. Die gereinigte Luft strömt anschliessend wieder in den Küchenraum. Vorsicht! Im Umluftbetrieb muss die Rück- 0–50 319 201 stauklappe entfernt werden, da sonst die Dun-... -
Seite 14: Montageanweisung
Montageanweisung ø8x16 Vorsicht! Bevor die Dunstabzugshaube ein- gebaut wird, müssen die Filter und der Glas- ø8x26 auszug ausgebaut sein (siehe Kapitel «Reini- gung und Wartung»). Vorsicht! Schrauben und Bolzen sind für eine Wanddicke von mind. 16 mm ausgelegt. Vorsicht! Die Dunstabzugshaube muss mit 6 Schrauben sowie den vorgeschriebenen Bolzen I und II im Möbel befestigt werden, ø4x12... - Seite 15 3. Dunstabzugshaube bis zum Bolzen hochheben und in die Führung/Halterung (gemäss Pfeil) schieben. 4. Sofort nach dem Einrasten unbedingt Verschrau- bung für Fixierbolzen II vornehmen. Vorsicht! Fixierbolzen gemäss Detail (Ansen- kung zum Schraubenkopf). ø 8x30 (II) ø 4x40 Nach der seitlichen Befestigung der Dunstab- zugshaube muss zusätzlich noch die Befesti- gung nach oben erfolgen.
-
Seite 16: Montage Des Aktivkohlefilters
Montage des Aktivkohlefilters Gilt nur für den Umluftbetrieb. Vorsicht! Es müssen alle vier Federn verwen- det werden um eine nutzvolle Funktion zu gewährleisten. 1. Auszug 1 herausziehen. 2. Metallfilter 5 herausnehmen. 3. Anschlagfedern 8 hinten links und hinten rechts auf der Längsseite der Abzugsöffnung zwischen Blech–... -
Seite 17: Technische Daten
Technische Daten Aussenmasse Gesamthöhe 413 mm sichtbare Gerätehöhe 49 mm Breite 548 mm Tiefe 320 mm Tiefe bei offenem Auszug 520 mm Mindestabstand zur Koch fläche elektrische Kochstelle 500 mm Gaskochstelle 700 mm Anschlussspannung 230 V ~ 50 Hz Leistungsaufnahme Gesamtleistung 240 W max. -
Seite 18: Service
Service Der gut ausgebaute Electrolux–Kundendienst steht al- len unseren Kunden zur Verfügung. Bevor Sie den Kunden dienst anfordern Überzeugen Sie sich, dass keine Fehlbedienung vor- liegt. Überprüfen Sie Ihre Dunstabzugshaube nach dem Ka- pitel «Was tun wenn . . .». -
Seite 19: Kundendienst
Kundendienst Servicestellen Points de service Servizio dopo vendita Zürich/Mägenwil 1028 Préverenges 6916 Grancia 5506 Mägenwil Le Trési 6 Zona Industriale E Industriestr. 10 8718 Schänis 3966 Réchy Biltnerstrasse Route de Grône 9000 St. Gallen Vonwilstrasse 15 4133 Pratteln Rheinpark-Center Netzibodenstr.23b 8604 Volketswil Service–Helpline Hölzliwisenstrasse 12... - Seite 20 ELECTROLUX AG Badenerstrasse 587 CH–8048 ZÜRICH Tel.: 01–405 8111 Fax: 01–405 8235 E by Electrolux Internet: www.electrolux.ch...
