Heizungsgerät (Kessel)
COM
NO
NC
Rückseite des
Empfängers
N
L
1 2 3
230V AC
50-60 Hz
N
230V AC, 50-60 Hz
L (Phase)

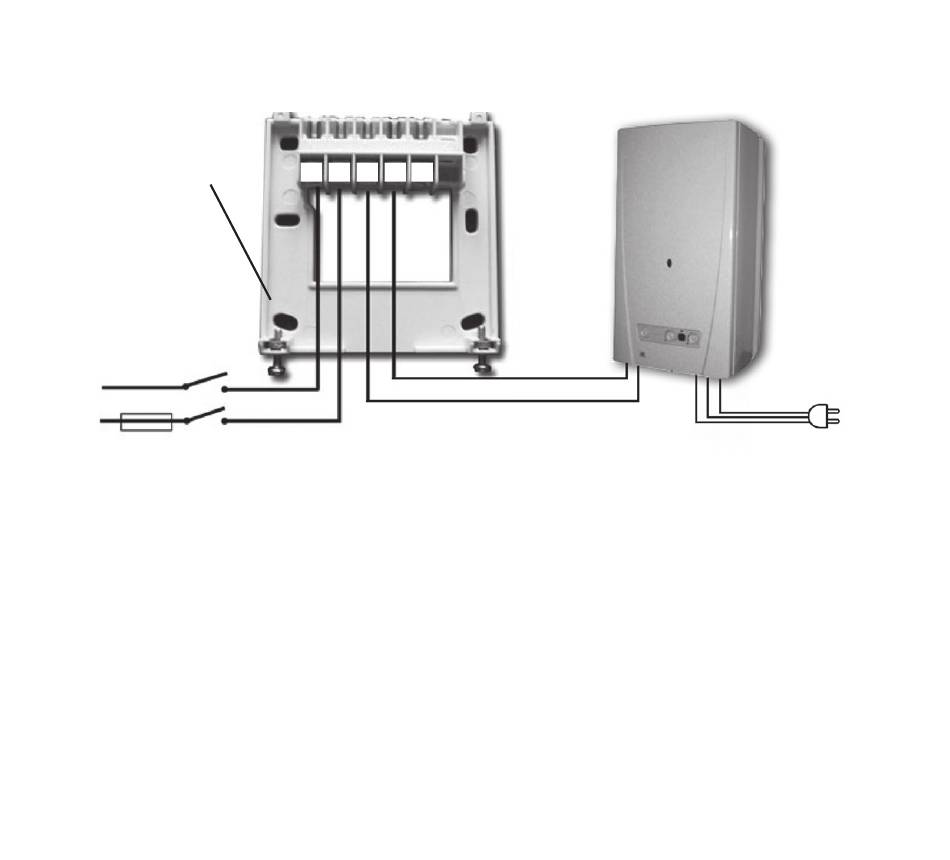

Möchten Sie die Steuerung eines alten Kessels, oder eines
anderen Gerätes (z.B. Pumpe) realisieren, wo keine An-
schlusspunkte für den Anschluss eines Zimmerthermostats
vorhanden sind, sind die Anschlusspunkte 1 und 2 des Emp-
fängers, wie die Anschlüsse eines Schalters an den Strom-
kreis der Netzanschlussleitung des zu steuernden Gerätes
wie folgt anzuschließen.
- 45 -
