COMPUTHERM KonvekPRO
Gasheizungsregler
Gebrauchsanweisung
ALLGEMEINE BESCHREIBUNG DES GASHEIZREGLERS

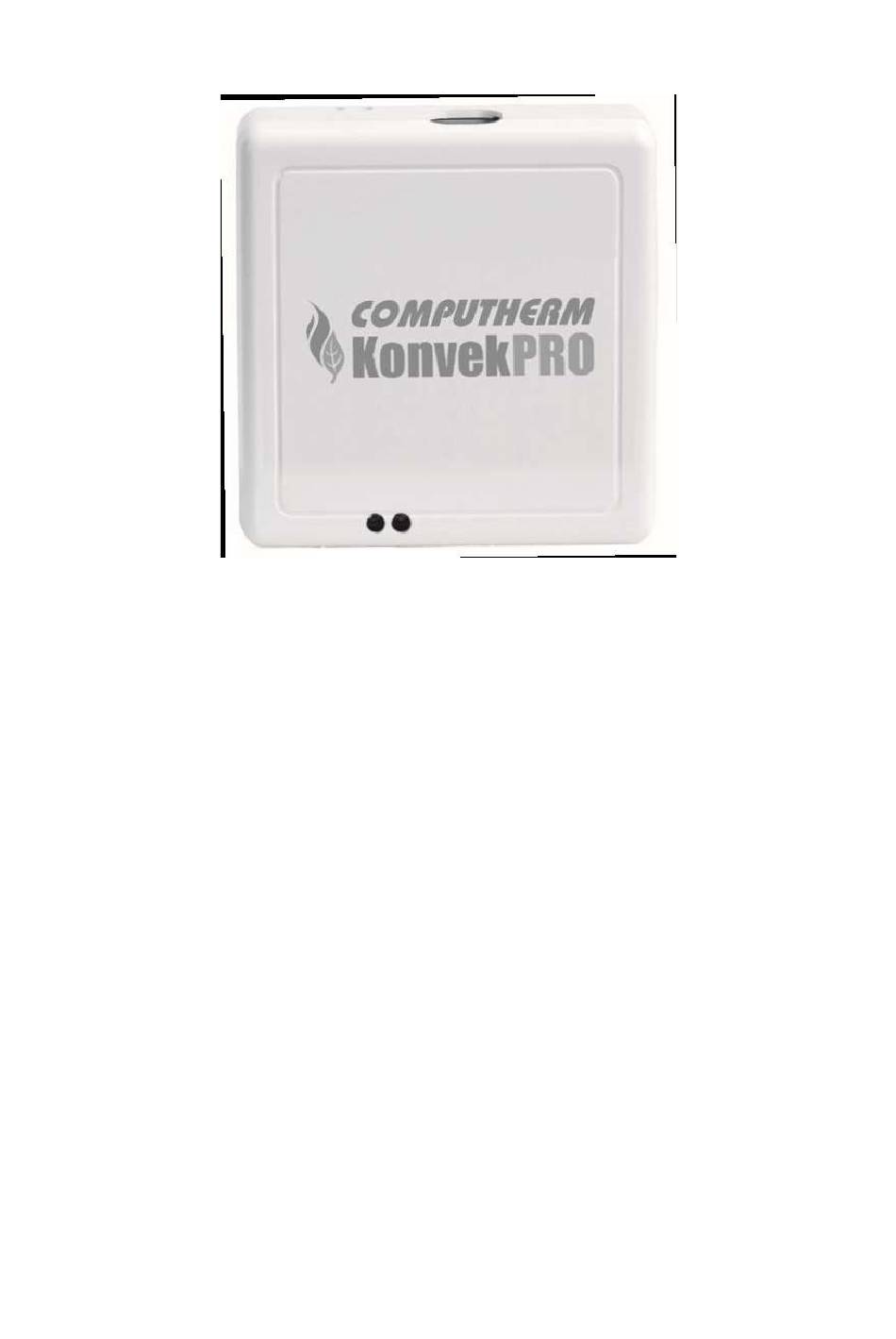

Der Gasheizungsregler COMPUTHERM KonvekPRO ist in der Lage, die überwiegende Mehrheit
der auf dem Markt erhältlichen Gasheizungen zu steuern. Es kann problemlos an jeden Gasheizung
angeschlossen werden, der seinen Betrieb mithilfe einer abnehmbaren Thermostatsonde (ein
Kupfereinsatz, der eine expandierende Flüssigkeit enthält und über eine Kapillare mit dem
Thermostat verbunden ist) regelt. Um ein Steuerungssystem zu erstellen, ist ein Zweidraht-
Raumthermostat erforderlich mit dem Gerät zu verbinden . Auf Wunsch kann das Gerät mit dem
Smart-Home-System verbunden werden. Durch die Erwärmung der Gasheizungssonde „täuscht" sie
den Thermostatsonde des Heizungs, so dass der sich abschaltet und nicht heizt.
Wenn die Raumtemperatur unter den eingestellten Wert am Raumthermostat fällt, stoppt
KonvekPRO auf der Grundlage des vom Raumthermostat empfangenen Signals die Erwärmung des
Rohrthermostats des Gasheizgeräts, das (für 3-6 Minuten) unter die eingestellte Temperatur abkühlt
mit dem Gasheizer-Bedienknopf, so dass sich der Gasheizautomat einschaltet und mit dem Heizen
beginnt. Wenn die Raumtemperatur den am Raumthermostat eingestellten Wert erreicht, sendet der
Raumthermostat ein Signal an KonvekPRO, um den Rohrthermostat (für 1–1,5 Minuten) über den
mit dem Gasheizkörper-Bedienknopf eingestellten Wert zu erhitzen, und der Gasheizkörper hört auf
zu heizen. Mit KonvekPRO können Sie ganz einfach ein automatisch programmiertes Heizsystem
in einem durch eine Heizung beheizten Raum einrichten. Darüber hinaus können Sie mit diesem
Produkt Gasheizungen mithilfe eines WLAN-Thermostats fernsteuern. Mit diesem Produkt können
Sie erheblich Energie sparen und gleichzeitig den Komfort verbessern. Wir haben KonvekPRO nur
für Gasheizungen entwickelt. Das Gerät kann jedoch mit Gasheizgeräten mehrerer Hersteller
arbeiten, die einen Rohrthermostat (CR6- oder EUROSIT 630-Gasventil) ähnlich dem FÉG-
Thermostat enthalten. Ein einzelner Thermostat kann mehr als einen Gasheizer und so viele
KonvekPRO-Geräte steuern, wie Sie steuern möchten. Wenn Sie Ihre Heizung steuern möchten,
Werbung
Verwandte Anleitungen für Computherm KonvekPRO
Inhaltszusammenfassung für Computherm KonvekPRO
- Seite 1 Gasheizer-Bedienknopf, so dass sich der Gasheizautomat einschaltet und mit dem Heizen beginnt. Wenn die Raumtemperatur den am Raumthermostat eingestellten Wert erreicht, sendet der Raumthermostat ein Signal an KonvekPRO, um den Rohrthermostat (für 1–1,5 Minuten) über den mit dem Gasheizkörper-Bedienknopf eingestellten Wert zu erhitzen, und der Gasheizkörper hört auf zu heizen.
- Seite 2 Sonde befindet sich meist an der Rückseite des Gasheizgeräts, in seltenen Fällen unter einer Abdeckung am Ende. Das Kupferrohr ist ca. 50 cm lang. 2.3. Suchen Sie einen geeigneten Ort für die Montage des KonvekPRO in der Nähe des Gasheizgeräts (Wand, Fensterrahmen) und berücksichtigen Sie dabei die Länge des Kupferrohrs, dass das Heizgerät und die Sonde verbindet.
- Seite 3 Bedienungsanleitung und verbinden Sie ihn mit dem KonvekPRO über ein Kabelpaar (an die Anschlusspunkte 1 / NO / und 2 / COM / für COMPUTHERM Raumthermostate). Für den RF-Typ müssen Sie außerdem das 230-V-Kabel an die N- und L-Punkte der Empfangseinheit anschließen.
- Seite 5 Drehen Sie den Temperaturregler am Gasheizgerät auf 30 °C (bei FÉG- Produkten ist es Stufe 6 bei einer Skala von 7). 2.10. Schließen Sie das im Lieferumfang enthaltene Netzteil an den KonvekPRO an und schalten Sie ihn ein. 2.11. Schalten Sie den KonvekPRO mit dem Schiebeschalter auf der Oberseite des Geräts in den AUTO-Modus.
- Seite 6 Der Gerät verfügt über folgende Stufen: • Manueller Modus (MAN; linke Schiebeschalterposition): Im manuellen Modus des Reglers arbeitet der Gasheizer völlig unabhängig von KonvekPRO und dem daran angeschlossenen Thermostat. In diesem Fall arbeitet die Gasheizung autakt und kann anstelle eines Thermostats über einen Temperaturregler gesteuert werden.
- Seite 7 Temperaturen. Bei Erreichen der in KonvekPRO eingestellten Schaltschwelle zündet der Gasheizer. Dies wird wahrscheinlich in der Nähe der maximalen Einstellung passieren. Wenn der Gasheizer nicht zündet, bedeutet das, dass der KonvekPRO die Sonde über die Temperaturgrenze erhitzt hat, die der Gasheizer erkennen kann. Dies stellt kein Problem dar, aber die Reaktionszeit des Systems (die Zeit, die zwischen dem Eintreffen des Heizbefehls vom Thermostat und dem tatsächlichen Einschalten des Gasheizgeräts vergeht) ist etwas...
- Seite 8 Bitte nehmen Sie die in Gasheizer nach mehr als 15 Gasheizgeräts und/oder des Abschnitt 5 beschriebenen Minuten ab oder regelt ihn KonvekPRO ist nicht richtig Anpassungen vor. instabil eingestellt. Möglicherweise ist die Sonde des Tauschen Sie die Sonde aus, wenn sie Gasheizgeräts beschädigt, und ein Teil der...
- Seite 9 Wenn Sie über ein digitales Messgerät und technische Kenntnisse verfügen, prüfen Sie bitte, ob das von KonvekPRO bereitgestellte Netzteil 9 V oder 12 V Gleichstrom liefert (ohne Last kann es bis zu 15–20 V betragen, was ein absolut normaler Wert ist). Überprüfen Sie den angeschlossenen Thermostat: Der Thermostatausgang ist im Heizfall kurzgeschlossen, andernfalls ist das Kabel beschädigt.
