ESYLUX PD-C 360i/8 mini DALI Bedienungsanleitung Seite 2

1.1
ESYLUX GmbH • An der Strusbek 40
22926 Ahrensburg / Germany
info@esylux.com • www.esylux.com
MA00645302
PD-FLAT 360i/6 mini DALI
PD-C 360i/8 mini DALI
25 mm 25 mm
45 mm 45 mm
3 mm
15 mm
33 mm
33 mm
FI Turvaohjeet NO Sikkerhetsanvisninger
• Ainoastaan asianmukaisen koulutuksen saaneet ammattilaiset saavat • Arbeid i 230 V-nett skal kun utføres av autorisert personell, og nasjonale
työskennellä 230 voltin verkkoon liitettävien laitteiden kanssa. Työskentelyn forskrifter og normer for installasjoner skal følges.
aikana on noudatettava maakohtaisia asennusmääräyksiä tai -normeja. • Busspenningen skal kobles fra før produktet monteres.
• Ennen tuotteen asentamista väyläjännite on katkaistava.
1 • Määräysten mukainen käyttö 1 • Tiltenkt bruk
Yksityiskohtainen käyttöopas on saatavilla osoitteesta Du finner en detaljert betjeningsveiledning på
http://www.esylux.com/y/MA005567 http://www.esylux.com/y/MA005567
Kattoon asennettava läsnäoloilmaisin on tarkoitettu sisäkäyttöön, Tilstedeværelsesdetektoren for montering i taket er konstruert for bruk
ja se on asennettava paikkaan, jossa se voi tunnistaa ihmiset innendørs og må ha fri sikt til personer.
esteettömästi.
• 360° registreringsområde, 6 m / 8 m rekkevidde ved en
• 360 asteen tunnistusalue, toimintasäde 6/8 metriä 2,5 metrin monteringshøyde på 2,5 m (1.1)
asennuskorkeudessa (1.1)
Automatisk styring av lyskanaler avhengig av forhåndsinnstilt nominell
Valonlähteiden automaattinen ohjaus DALI-väylän kautta nimellisestä verdi for lysstyrke og lysets varighet via
kirkkausarvosta ja valaistuksen kestosta riippuen. DALI-bussen.
Asennusvaihtoehdot Monteringsvarianter
Uppoasennus alaslaskettuihin sisäkattoihin, kiintokaappeihin, Innfelt takmontering i nedsenkede tak, innebygde skap, bokser for
pinta- ja uppoasennettuihin pistorasioihin jousikiristimellä (1.3) tai overflatemontering og innfelt montering ved hjelp av klemfjær (1.3) eller
suljettuihin alaslaskettuihin kattoihin kiinnitysrenkaalla (1.2). i lukkede, nedsenkede tak ved hjelp av klemring (1.2).
PD-C 360i/8 mini DALI -läsnäoloilmaisimen tunnistusalue voidaan For PD-C 360i/8 mini DALI er det mulig å maskere
peittää mukana tulevalla linssimaskilla (1.4). registreringsområdene ved hjelp av linsemasker (vedlagt) (1.4).
2 • Kytkentä 2 • Tilkobling
Kytkentä DALI-väylään tehdään Micro-kytkentäliittimillä kaavion Den elektriske tilkoblingen til DALI-bussen utføres med mikro-
(2.1) mukaisesti. pluggklemmen som vist på figuren (2.1).
Kuori johto 5 – 6 mm matkalta kytkentää varten. Käytä yksilankaista Avisoler 5 – 6 mm av ledningen. Bruk en enkelttrådet leder med en
johdinta, joka on vahvuudeltaan 0,6 – 0,8 mm². tykkelse på 0,6 – 0,8 mm².
3 • Asetukset 3 • Innstillinger
Asetukset määritetään kaukosäätimellä (3.1). Parametrisering kan bare utføres med fjernkontroll (3.1).
• Nimellisvalaistusvoimakkuus 5–2000 lux • Nominell verdi for lysstyrke 5 – 2000 lux
• Viiveaika 15 s – 30 min tai "lyhyt impulssi" 5 sekunnin välein • Tidsforsinket utkobling 15 sek til 30 min eller
(ON/OFF) "kort impuls" i en takt på 5 sek ON/OFF
• Säätö DALI-kytkimellä • Aktivering via DALI-tasten
4 • Käyttöönotto 4 • Oppstart
Kytke väyläjännite päälle Koble inn busspenningen
Alkaa n. 30 sekunnin alustusvaihe. En initialiseringsfase på cirka 30 sekunder begynner.
Punainen LED-valo vilkkuu. Alustusvaiheen loputtua ilmaisin ottaa Den røde LED-en blinker. Når initialiseringsfasen er over, veksler
automaattisesti käyttöön tehdasasetukset tai viimeisimmän detektoren automatisk til standardinnstillingen, eller til den forrige
käyttötavan/parametrit. innstilte driftsmodusen/parameteren.
Ilmaisin toimitetaan tehdasasetuksilla Detektoren leveres med standardprogram.
• Valoarvo n. 500 lux • Lysverdi = ca. 500 lux.
• Viiveaika 5 min • Tidsforsinket utkobling = 5 min.
• Täysautomatiikka • Helautomatisk modus
• Suunnistusvalo: 10 % • Orienteringslys: 10 %
5 • Tekniset tiedot 5 • Tekniske data
Käyttöjännite DALI-väylä 16 V (tasavirta) Driftsspenning
Nimellinen kirkkausarvo n. 5 – 2000 lux Nominell verdi for lysstyrke
Viiveaika Impulssi / n. 15 s Tidsforsinket utkobling
IP-kotelointiluokka IP 55 IP-kapslingsgrad
Käyttölämpötila-alue 0 °C...+50 °C Driftstemperaturområde
Oikeus teknisiin ja optisiin muutoksiin pidätetään. Med forbehold om tekniske og utseendemessige endringer.
2,5 m 3 m
6 m 5 m
8 m
IT Indicazioni di sicurezza
• Le operazioni su rete elettrica da 230 V devono essere eseguite solo da
personale autorizzato nel rispetto delle disposizioni e delle norme di
installazione locali.
• Prima dell'installazione del prodotto interrompere l'alimentazione bus.
1 • Impiego conforme alle norme
Le Istruzioni d'uso complete sono disponibili sul sito Web
http://www.esylux.com/y/MA005567
Il rilevatore di presenza con montaggio a soffitto è concepito per l'utilizzo
in interni e richiede che non vi siano ostacoli tra il sensore e le persone.
• Rilevamento a 360°, distanza di rilevamento: 6 m/8 m con altezza di
montaggio pari a 2,5 m (1.1)
Controllo automatico dei canali di luce in funzione del valore
preimpostato della luce e della sua durata tramite il
DALI Bus.
Varianti di montaggio
Montaggio su soffitti inclinati, armadi a muto, scatole di giunzione e
scatole per il montaggio a filo con molle di fissaggio (1.2) o su soffitti
chiusi e inclinati con anello di fissaggio (1.3).
Per il PD-C 360i/8 mini DALI è prevista la possibilità di bloccare le
distanze di rilevamento tramite coprilente (in dotazione) (1.4).
2 • Collegamento
Il collegamento elettrico al DALI Bus avviene tramite i micromorsetti a
innesto illustrati in figura (2.1).
Isolare a questo scopo i cavi per una lunghezza di 5 – 6 mm. Utilizzare
cavi monofilo di 0,6 – 0,8 mm² di spessore.
3 • Impostazioni
La parametrizzazione è possibile soltanto tramite telecomando (3.1).
• Valore di luminosità nominale 5 – 2000 Lux
• Ritardo di spegnimento 15 sec. – 30 min. o "impulso breve" in
5 sec. ciclo ON/OFF
• Azionamento tramite tasto DALI
4 • Messa in funzione
Attivazione dell'alimentazione bus
Viene attivata la fase di inizializzazione della durata di ca. 30 sec.
Il LED rosso lampeggia. Conclusa la fase di inizializzazione, il rilevatore
torna automaticamente all'impostazione di fabbrica ovvero alla
modalità di esercizio o al parametro impostati per ultimi.
Il rilevatore viene fornito con il programma di default
• Luminosità = circa 500 lux
• Ritardo di spegnimento = 5 minuti
• Completamente automatico
• Luce di orientamento: 10 %
5 • Dati tecnici
DALI-buss 16 V (lik) Tensione di esercizio
ca. 5 – 2000 lux Valore di luminosità nominale
Impuls / ca. 15 sek Ritardo di spegnimento
IP 55 Tipo di protezione IP
0 til +50 °C Intervallo di temperatura di esercizio
L'azienda si riserva il diritto di apportare modifiche tecniche ed estetiche.
1.2 1.3 1.4
ES Indicaciones de seguridad
• Los trabajos en la red de 230 V solo pueden ser realizados por personal técnico
autorizado de conformidad con las normas y los reglamentos de instalación
específicos de cada país.
• Antes de montar el producto, desconecte la tensión de bus.
1 • Utilización reglamentaria
Encontrará las instrucciones de manejo correspondientes en
http://www.esylux.com/y/MA005567
El detector de presencia de techos se ha diseñado para la aplicación en
interiores y necesita una visión libre hacia las personas.
• Ángulo de cobertura de 360°, alcance de 6 m/8 m con una altura de
montaje de 2,5 m (1.1)
Control automático de canales de luz en función del valor nominal de
intensidad luminosa y la autonomía de luz preajustados a través del
bus DALI.
Tipos de montaje
Montaje integrado en techos suspendidos, armarios empotrados, cajas
superficiales y empotradas con resorte de fijación (1.3) o en techos
falsos cerrados con anillo de fijación (1.2).
Para PD-C 360i/8 mini DALI existe la posibilidad de ocultar las áreas de
detección con la máscara lenticular (adjunta) (1.4).
2 • Conexión
La conexión eléctrica con el bus DALI se realiza mediante los
microbornes enchufables, según la ilustración (2.1).
Para ello, aísle unos 5 – 6 mm de cable. Se pueden utilizar conductores
unipolares con un grosor de 0,6 – 0,8 mm².
3 • Ajustes
Parametrización solo con mando a distancia (3.1).
• Valor de brillantez nominal 5 – 2000 Lux
• Tiempo de alumbrado: 15 s – 30 min o "impulso breve" en 5
segundos; ciclo ON/OFF
• Control mediante pulsadores DALI
4 • Puesta en marcha
Activar tensión de bus
Comienza la fase de inicialización, que dura 30 aprox. segundos.
El LED rojo parpadea. Terminada la fase de inicialización, el detector
cambia automáticamente al ajuste de fábrica o al último modo/
parámetro de funcionamiento ajustado.
El detector se suministra con la programación de fábrica
• Valor lumínico = aprox. 500 Lux
• Tiempo de alumbrado = 5 min
• Modo totalmente automático
• Luz de orientación: 10 %
5 • Características técnicas
DALI Bus 16 V (identico) Tensión de servicio Bus DALI 16 V (igual)
ca. 5 – 2000 Lux Valor nominal de intensidad luminosa 5 – 2000 Lux aprox.
Impulso / ca. 15 sec. Tiempo de alumbrado Impulso / aprox. 15 s
IP 55 Tipo de protección IP
0 °C ... +50 °C Margen de temperaturas de servicio 0 °C ... +50 °C
Reservado el derecho a realizar cambios técnicos y estéticos.
2.1
PT Instruções de segurança
• Os trabalhos com corrente de 230 V apenas devem ser executados por pessoal
técnico autorizado, cumprindo as normas/disposições nacionais sobre
instalações.
• Antes da montagem do produto, deve-se cortar a tensão do bus.
1 • Utilização correcta
Encontra instruções de utilização detalhadas em
http://www.esylux.com/y/MA005567
O detector de presença de tecto foi concebido para a aplicação em espaços
interiores e necessita de uma visibilidade desimpedida das pessoas.
• Campo de detecção de 360°, alcance de 6 m/8 m a uma altura de
montagem de 2,5 m (1.1)
Comando automático dos canais de iluminação em função do valor
teórico e da duração de luminosidade pré-ajustados através do
bus DALI.
Variantes de montagem
Montagem embutida no tecto em tectos falsos, armários embutidos,
caixas de montagem saliente e embutida com mola de aperto (1.3) ou
em tectos falsos fechados com anel de aperto (1.2).
É possível ocultar o campo de detecção do PD-C 360i/8 mini DALI com
uma máscara lenticular (fornecida) (1.4).
2 • Ligação
A ligação eléctrica ao bus DALI é realizada através de microterminais
de encaixe tal como apresentado na figura (2.1).
Para tal, remova 5 – 6 mm de comprimento do isolamento do cabo. Deve
utilizar condutores eléctricos de fio único com uma espessura de 0,6 – 0,8 mm².
3 • Ajustes
Apenas é possível determinar parâmetros através de controlo remoto (3.1).
• Valor teórico de luminosidade de 5 – 2000 Lux
• Temporização de 15 seg. – 30 min. ou "Impulso de curta duração"
numa temporização de 5 segundos ON/OFF
• Comando através do botão DALI
4 • Colocação em funcionamento
Conectar a tensão de barramento
É iniciada uma fase de inicialização de aprox. 30 seg.
O LED vermelho pisca. Após a conclusão da fase de inicialização, o
detector liga-se automaticamente na predefinição de fábrica ou na
última definição utilizada do modo de funcionamento/parâmetros.
A entrega do detector é realizada no programa de fábrica
• Valor de luminosidade = aprox. 500 Lux
• Temporização = 5 min.
• Modo totalmente automático
• Luz de orientação: 10 %
5 • Dados técnicos
Tensão de serviço Bus DALI de 16 V (valor adequado)
Valor teórico de luminosidade aprox. 5 – 2000 Lux
Temporização Impulso/aprox. 15 seg.
IP 55 Grau de protecção IP IP 55
Área de temperatura operacional 0 °C ... +50 °C
Reservamo-nos o direito de efectuar alterações técnicas e estéticas.
3.1
Mobil-PDi/MDi-universal
EP10433993
PDi/MDi
Remote control
Functions
Channel 1
Channel 2
System
Bat ok LS MDi
RU Указания по технике безопасности
• Работы в сети 230 В должны осуществляться исключительно уполномоченным
специалистом с учетом общепринятых местных предписаний и норм относительно
установки.
• Перед монтажом изделия необходимо отключить напряжение шины.
1 • Применение по назначению
Подробное руководство по эксплуатации вы можете найти на сайте
http://www.esylux.com/y/MA005567
Потолочный датчик присутствия предназначен для распознавания присутствия
внутри помещения и требует обеспечения свободной видимости людей.
• Область обнаружения 360°, дальность действия 6 м/8 м при монтажной
высоте 2,5 м (1.1)
Автоматическое управление световыми каналами в соответствии с
предварительно установленным заданным уровнем освещенности и
продолжительностью освещения с помощью шины DALI.

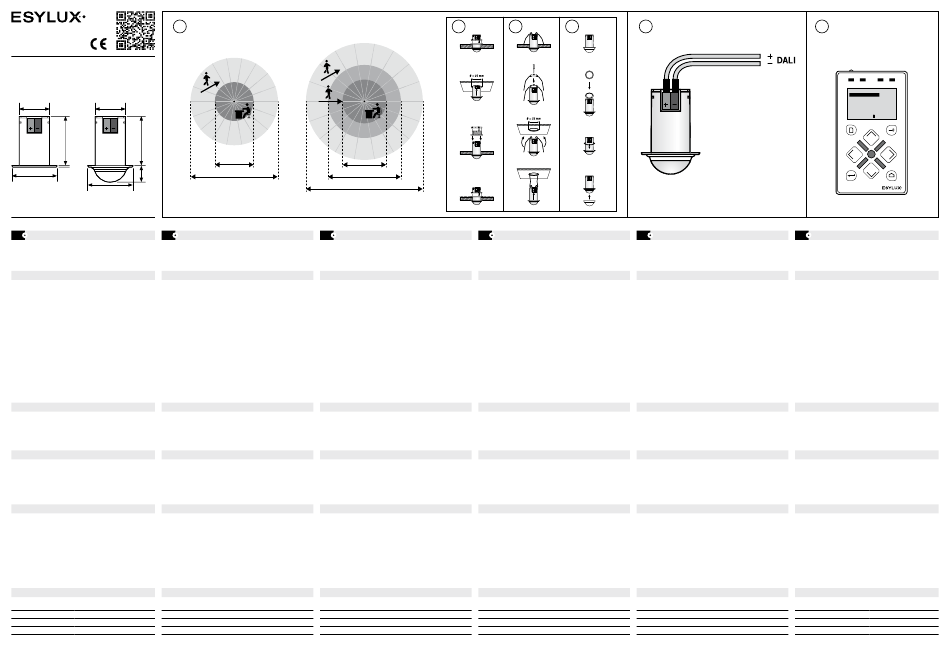

Варианты монтажа
Монтаж со встраиванием в потолок для навесных потолков, встроенных шкафов,
надштукатурных и подштукатурных штепсельных розеток с зажимной пружиной (1.2)
или в закрытые, навесные потолки с зажимным кольцом (1.3).
Для PD-C 360i/8 mini DALI существует возможность экранирования областей
обнаружения с помощью стеклянной маски (прилагается) (1.4).
2 • Подключение
Электрическое подключение шины DALI осуществляется с помощью
штепсельных микрозажимов согласно рисунку (2.1).
Для этого удалите 5 – 6 мм изоляции с проводки. Следует использовать
одножильный проводник от 0,6 – 0,8 мм².
3 • Настройки
Настройка параметров осуществляется только с помощью дистанционного управления (3.1).
• Заданный уровень освещенности 5 – 2000 люксов
• Время ожидания 15 сек. – 30 мин. или «краткий импульс» через 5 сек.
переменного ВКЛ/ВЫКЛ
• Управление с помощью кнопки DALI
4 • Ввод в эксплуатацию
Включение напряжения шины
Начинается фаза инициализации, которая длится прибл. 30 сек.
Красный светодиод мигает. После окончания фазы инициализации, устройство
сигнализации автоматически переключается на заводские настройки или в
последний настроенный режим работы/параметр.
Датчик поставляется с установленной рабочей программой
• Уровень освещенности = прибл. 500 люксов
• Время ожидания = 5 мин
• Полностью автоматический режим
• Ориентирующее освещение: 10 %
5 • Технические характеристики
Рабочеенапряжение Шина DALI 16 В (постоянное)
Заданный уровень освещенности ок. 5 – 2000 люкс
Время ожидания Импульс / ок. 15 сек.
IP Степень защиты IP 55
Рабочая температура от 0 °C до +50 °C
Мы оставляем за собой право на внесение изменений в технические и оптические параметры.
