oka FirstLine Montageinformationen Seite 17

MONTAGEINFORMATIONEN
1 5
Mini
Midi
Maxi
Beschlagselemente
Fittings
Beslagelementen
DS
Werkzeug
Tools
Gereedschap
oka_mta_088_firstline_2016.08
Montag, 1. August 2016 08:16:17

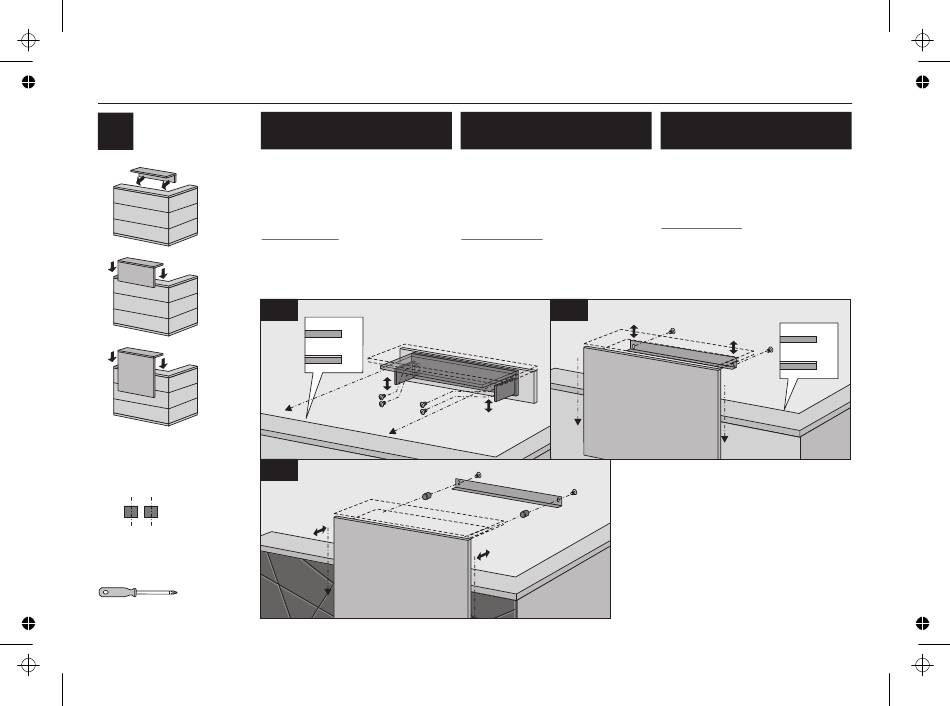

Montage Infopoint
Infopoint auf die Deckplatte der Theke
aufsetzen, Schrauben ES lösen, Höhenan-
passung HA vornehmen (DP Deckplatte
ohne Glasauflage, DPG Deckplatte mit
Glasauflage), mit Schrauben ES Anpassung
fixieren
Abbn. 15.1, 15.2
Tiefenanpassung:
bei Theken mit Dekorblenden DB wird der
Abstand TA des Haltewinkels durch Dis-
tanzstücke DS korrigiert
Abb. 15.3
15.
1
DP
DPG
HA
ES
ES
15.
3
DS
TA
DB
Midi/Maxi
Assembling Infopoint
Set infopoint on the cover plate of the
counter, loosen the screws ES, undertake
height adjustment HA (DP cover plate
without glass overlay, DPG cover plate with
glass overlay) and secure adjustment by
screws ES.
Fig. 15.1, 15.2
Height adjustment:
For counters with decorative panels DB, the
gap TA of the bracket is corrected by
spacers DS.
Fig. 15.3
15.
2
HA
Mini
HA
Midi/Maxi
ES
ES
DS
TA
Theken OKA FirstLine
Montage Infopoint
Plaats het Infopoint op de afdekplaat van de
balie, draai de schroeven ES los, pas de
hoogte HA aan (DP; afdekplaat zonder
glasplaat, DPG; afdekplaat met glasplaat)
en borg de aanpassing met schroeven ES
Afb. 15.1, 15.2
Diepteaanpassing:
Bij balies met decorpaneel DB moet de
afstand TA met behulp van afstandhouders
DS worden gecorrigeerd
Afb. 15.3
ES
DP
HA
ES
DPG
