oka FirstLine Montageinformationen Seite 15

MONTAGEINFORMATIONEN
1 3
Beschlagselemente
Fittings
Beslagelementen
HW
SS1 5 x 20 Ph
Werkzeug
Tools
Gereedschap
SW 5
oka_mta_088_firstline_2016.08
Montag, 1. August 2016 08:16:16

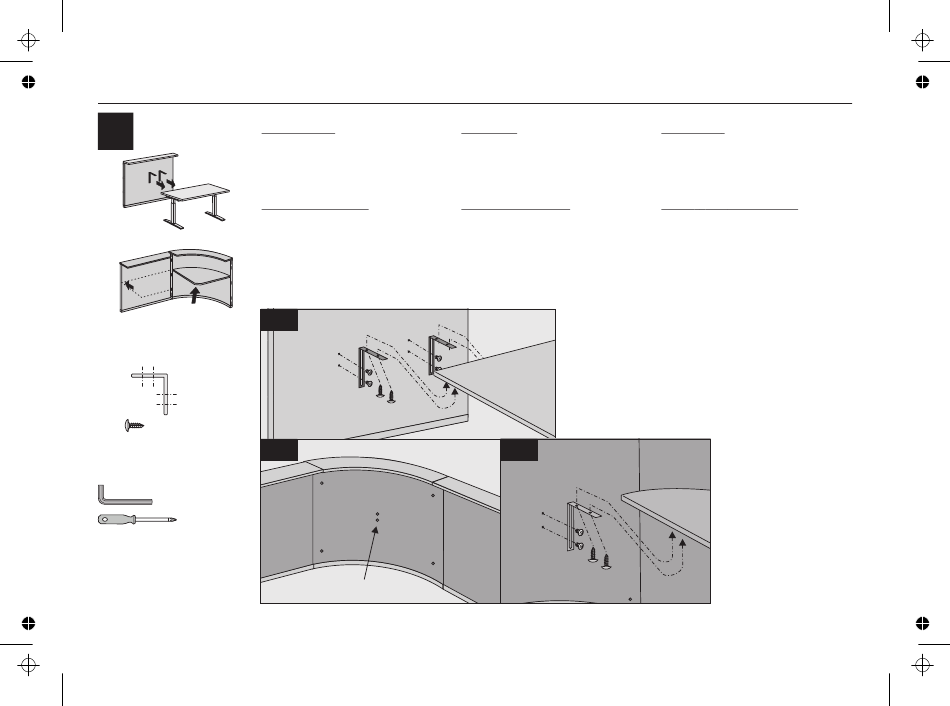

Sonstige Platten:
Montage mittels Haltewinkel HW über die
vorhandenen 4 Schrauben SM in der Mitte
der der Thekeninnenwand und Spaxschrau-
ben an der Plattenunterseite
Abb. 13.4
Platten für runde Theken
Montage mittels Haltewinkel HW über die
vorhandenen 2 Schrauben SM in der Mitte
der der Thekeninnenwand und Spaxschrau-
ben an der Plattenunterseite
Abbn. 13.5, 13.6
13.
4
HW
SM
SS1
13.
5
SM
Other plates:
Mounting to the plate with fixing bracket HW
at the 4 screws SM in the middle of counter
interieur wall and Spax screws at the plate
underside Fig. 13.4
Plates for round counters
Mounting to the plate with fixing bracket HW
at the 2 screws SM in the middle of counter
interieur wall and Spax screws at the plate
underside
Fig. 13.5, 13.6
13.
6
HW
SM
SS1
Theken OKA FirstLine
Andere platen:
Montage aan de onderzijde van de plaat
met montage hoek HW met 4 schroeven
SM of binnenpaneel midden en Spax
schroeven aan de onderzijde van de plaat
Afb. 13.4
Platen for rond Balie-elementen
Montage aan de onderzijde van de plaat
met montage hoek HW met 2 schroeven
SM of binnenpaneel midden en Spax
schroeven aan de onderzijde van de plaat
Afb. 13.5, 13.6
