8. Schieben Sie die Bedienfeldplatine zur Systemrückseite und heben Sie sie aus dem Gehäuse heraus.

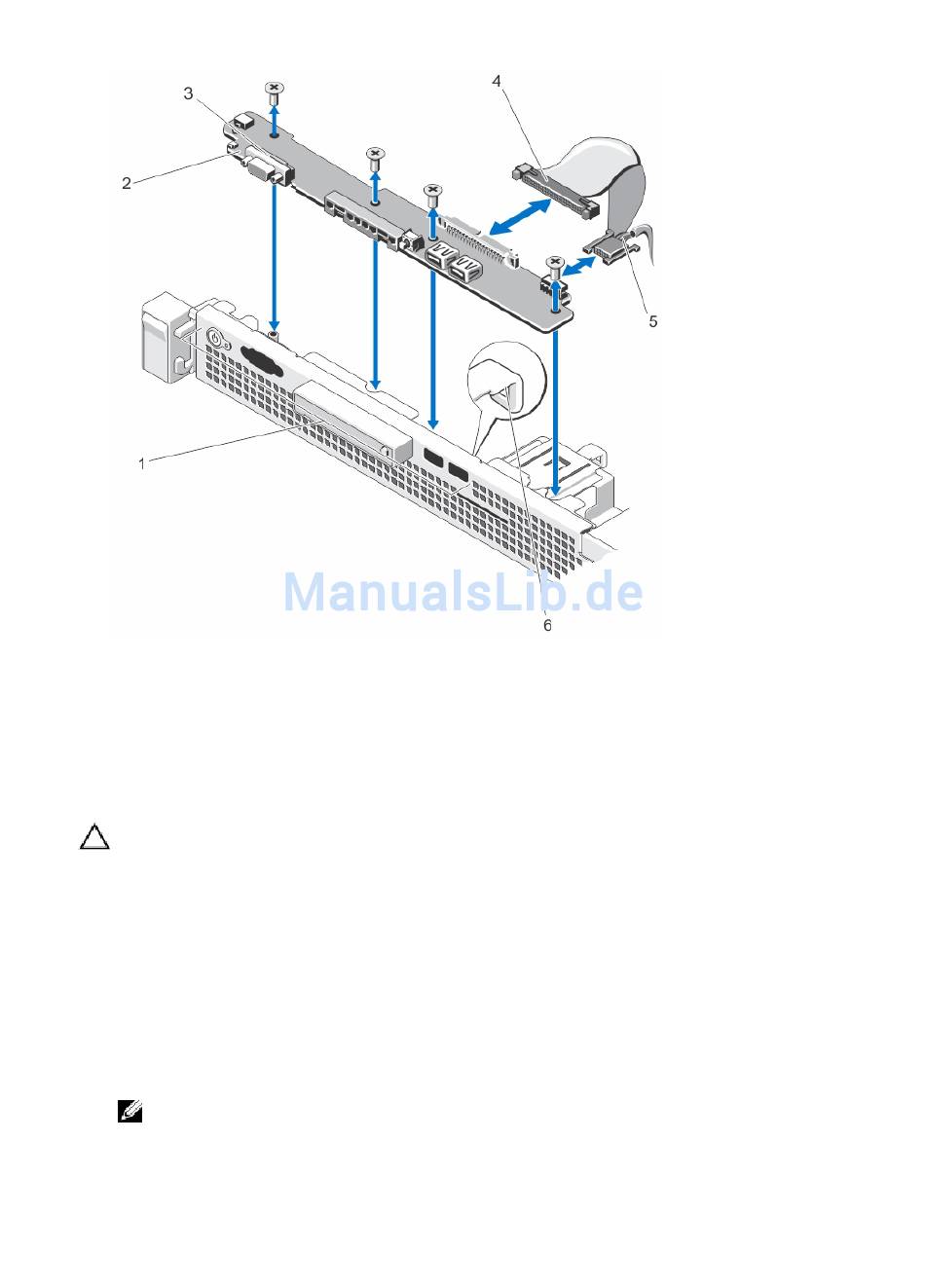

Abbildung 14. Bedienfeldplatine entfernen und installieren
1. Bedienfeld
3. Schrauben der Bedienfeldplatine (4)
5. USB-Anschluss

Installieren der Bedienfeldplatine

VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker
ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen
unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell
durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und
Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche
werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die
Sie zusammen mit Ihrem Produkt erhalten haben.
1. Führen Sie das Bedienfeldmodul in den Steckplatz im Gehäuse ein und richten Sie die beiden
Schraublöcher am Bedienfeldmodul an den entsprechenden Öffnungen im Gehäuse aus.
2. Befestigen Sie die Bedienfeldplatine mit den Schrauben.
3. Verbinden Sie sämtliche vorgesehenen Kabel mit der Bedienfeldplatine.
ANMERKUNG: Stellen Sie sicher, dass die Kabel im Inneren des Systems durch die
Kabelführungsklemme verlegt werden.
4. Installieren Sie gegebenenfalls das 3,5-Zoll-Festplattenlaufwerksgehäuse.
2. Bedienfeldplatine
4. Anschlusskabel der Bedienfeldplatine
6. Kabelführungsklemme
