ALLGEMEINE INFORMATIONEN

2.1 Merkmale
Die Merkmale des EcoBoost MPPT sind in Abb. 2-1 unten
dargestellt. Dazu wird jedes Merkmal erläutert.
1
2
4
5
6
7

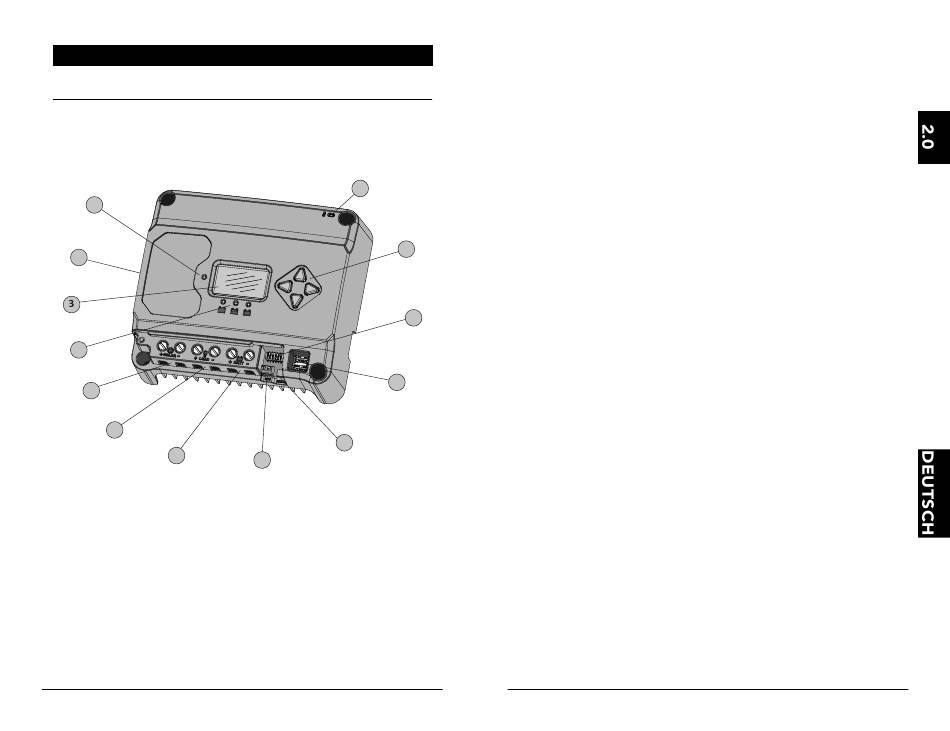

Abbildung 2-1. EcoBoost MPPT Funktionen
92 Allgemeine Informationen
13
12
11
10
9
8
1 – Ladestatus-/Fehler-LED
Zeigt Status von Ladestrom und Fehlerzuständen an.
2 – Kühlkörper/Erdungsschraube
(M4-Schraube zur Erdung des Kühlkörpers)
Aluminium-Kühlkörper (unten) zum Abführen der Wärme des Reglers
(der EcoBoost MPPT ist für mehr Zuverlässigkeit zu 100 % passiv gekühlt)
3 – Messdisplay
Digitales LCD-Display zur Überwachung und Programmierung
4 – Akkustatus-/Störungs-LED-Anzeigen
Drei LED-Ladezustandsanzeigen zeigen Ladezustände (SOC) und
Störungen des Reglers an
5 – Positiv- und Negativ-Anschlussklemmen Solar
Stromanschlüsse für Solar (+) und (-) Kabelanschlüsse
6 – Positiv- und Negativ-Anschlussklemmen Last
Stromanschlüsse für Laden (+) und (-) Kabelanschlüsse
7 – Positiv- und Negativ-Anschlussklemmen Akku
Stromanschlüsse für Akku (+) und (-) Kabelanschlüsse
8 – Anschlussklemmen Temperatur-Fernsensor (RTS)
Anschlusspunkte für einen Morningstar RTS zur Fernüberwachung
der Akkutemperatur
9 – USB Micro-B-Datenschnittstelle (zukünftige Verwendung)
Micro-B-USB-Schnittstelle für (zukünftige) Datenübertragung
10 – USB-Ladeanschlüsse
USB-Buchsen zum Laden von elektronischen Geräten
11 – DIP Schalter
Acht (8) Einstellschalter zum Konfigurieren des Betriebs des
EcoBoost MPPT
12 – Messgerät-Richtungstasten
Zum Navigieren innerhalb des Anzeigefeldes
13 – Lokaler Temperatursensor
Kompensiert das Laden in Abhängigkeit von der Umgebungstemperatur
(nicht verwendet wenn Temperatur-Fernsensor angeschlossen ist)
