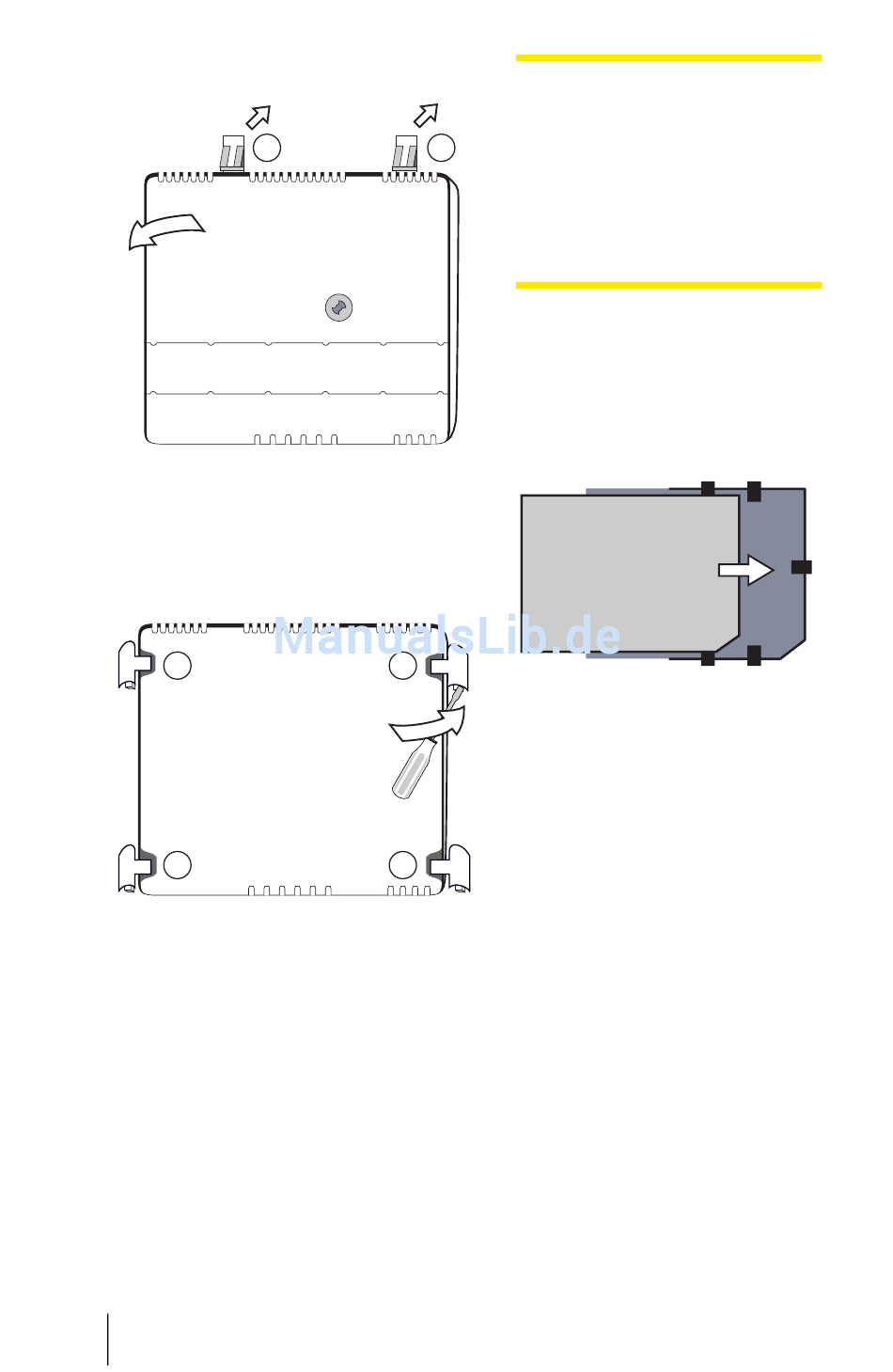

OpenCom 110 und OpenCom 120:
Drücken Sie die beiden Rasthaken (1)
und (2) nach hinten und heben Sie die
Abdeckung nach oben hin ab.
A
C
OpenCom 105:
Lösen Sie mit einem geeigneten Werk-
zeug (z. B. einem Schraubenzieher)
die Klemmen (A) bis (D) von den
Haltestegen und heben Sie die Ab-
deckung nach oben hin ab.
12
Installation der Multimedia-Karte
1
B
D
VORSICHT! Die Klemmen
stehen unter mechanischer
Spannung. Lösen Sie diese vor-
2
sichtig. Achten Sie darauf, dass
die Klemmen nicht aus der Veran-
kerung springen und Sie nicht
verletzen.
4. Stecken Sie die Multimedia-
Karte in den Sockel am oberen
Rand der Baugruppenplatine.
Multimedia-Karte
Multimedia-Karte stecken
5. Setzen Sie die Baugruppenabde-
ckung wieder auf:
OpenCom 110 und
OpenCom 120: Führen Sie die
Arretierhaken am unteren Ende
der Abdeckung in die Ausspa-
rungen der Anschlussfeld-Bau-
gruppe. Drücken Sie die
Baugruppenabdeckung fest, bis
die oberen Rasthaken (1) und (2)
einrasten.
OpenCom 105: Führen Sie die
Klemmen (A) bis (D) über die
Haltestege. Ein leichter Druck
Die Installation
