Benutzerhandbuch RaySafe X2 View – Messungen anzeigen

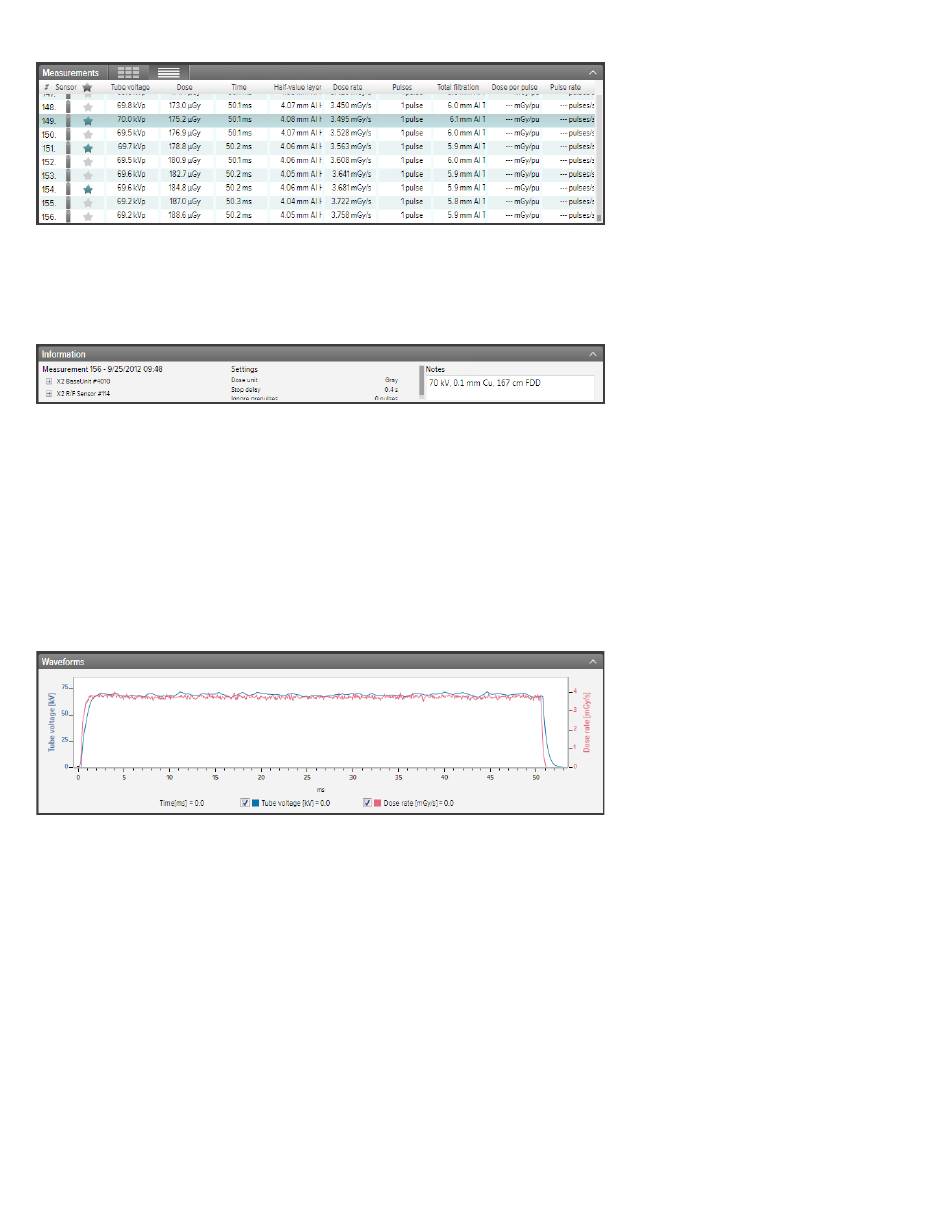

Abbildung 8. Mit Sternchen gekennzeichnete Messungen
Jeder Messung ist ein Notizenfeld zugeordnet. Die Notizen werden gemeinsam mit den Messungen
gespeichert und auch in Excel exportiert.
Abbildung 9. Informationsbereich mit Notizenfeld

GRAPHISCHE DARSTELLUNGEN ANZEIGEN

Klicken Sie auf eine Messung, um ihre graphischen Darstellungen anzuzeigen.
Der Bereich der graphischen Darstellungen besteht aus den graphische Darstellungen und Kontrollkästchen
zum Ein-/Ausblenden der verschiedenen graphische Darstellungen. Die dunkle Linie repräsentiert den
Durchschnitt der erfassten Daten, und die hellere Wolke den Bereich der Datenpunkte.
Abbildung 10. Bereich der graphischen Darstellungen
Sie können die graphische Darstellung mittels Zoomen, Verschieben und Auswählen analysieren:
Vergrößern: Mit dem Mausrad hinaufscrollen oder mit der linken Maustaste klicken und ziehen
Verkleinern: Mit dem Mausrad hinunterscrollen oder mit der linken Maustaste doppelklicken (setzt den Zoom
und die Abschnittsmarke zurück)
Verschieben: mit der linken Maustaste klicken und in die Übersicht der graphischen Darstellungen ziehen
Einen Bereich markieren und Details anzeigen: die Umschalttaste gedrückt halten, mit der linken Maustaste
klicken und ziehen
9
