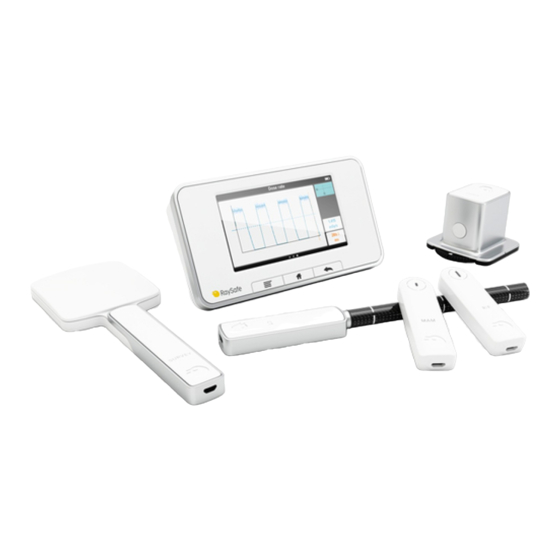

BENUTZERHANDBUCH
RaySafe X2 View

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RaySafe X2

Inhaltszusammenfassung für RaySafe X2

  • Seite 1 BENUTZERHANDBUCH RaySafe X2 View...
  • Seite 2 © 2014.01 Unfors RaySafe 5001092-2 Alle Rechte vorbehalten. Eine vollständige oder auszugsweise Vervielfältigung oder Übertragung in jeglicher Form – ob elektronisch, mechanisch oder auf andere Art – bedarf der vorherigen schriftlichen Zustimmung durch den Urheberrechtsinhaber.

  • Seite 3: Inhaltsverzeichnis

    Benutzerhandbuch für RaySafe X2 View – Inhalt INHALT PROGRAMMÜBERSICHT ..................4 MESSUNGEN IMPORTIEREN ................. 5 Beim Messen importieren ................5 Von Base Unit importieren ................6 Connect using Bluetooth (Option) ..............6 MESSUNGEN ANZEIGEN ..................8 Messwerte anzeigen ..................8 Graphische Darstellungen anzeigen .............. 9 MESSUNGEN EXPORTIEREN .................

  • Seite 4: Programmübersicht

    Software der Base Unit aktualisieren. Abbildung 1. Hauptfenster 1. RaySafe X2-Status, zeigt Verbindungen zu anderen Komponenten des RaySafe X2-Systems an. 2. Excel-Bereich, steuert den Export von Messungen nach Excel (siehe „Nach Excel exportieren“ (11)). 3. Pfeile, zum Aus-/Einblenden von Bereichen.

  • Seite 5: Messungen Importieren

    Verbinden Sie die Base Unit per USB-Kabel mit X2 View. Abbildung 2. Base Unit mit X2 View verbinden X2 View zeigt im Setup-Bereich zur Linken den Status des verbundenen Messgeräts an. Abbildung 3. X2-Setup-Bereich Alle neuen Messungen werden nun zur Messungsliste in X2 View hinzugefügt.

  • Seite 6: Von Base Unit Importieren

    Importfenster CONNECT USING BLUETOOTH (OPTION) If you have the X2 Base Unit Bluetooth adapter, you can connect to the base unit wirelessly. 1. Connect the Bluetooth adapter to a port marked SENSOR on the base unit. 2. Select your base unit in the Bluetooth menu in X2 View.
  • Seite 7 If no base units are found, try searching by selecting Search in the Bluetooth menu. NOTE! If Bluetooth does not appear in the Connections area, your Bluetooth solution is not compatible with RaySafe X2. Try using a different Bluetooth adapter on your computer.

  • Seite 8: Messungen Anzeigen

    Benutzerhandbuch für RaySafe X2 View – Messungen anzeigen MESSUNGEN ANZEIGEN MESSWERTE ANZEIGEN Messungen lassen sich entweder komplett in Listenform oder jeweils einzeln darstellen. Zum Umschalten zwischen den Ansichten verwenden Sie die Schaltflächen im Messbereich: Abbildung 5. Listenansicht der Messungen Abbildung 6.

  • Seite 9: Graphische Darstellungen Anzeigen

    Benutzerhandbuch für RaySafe X2 View – Messungen anzeigen Abbildung 8. Als Favoriten gekennzeichnete Messungen Zu jeder Messung gehört ein Bemerkungsfeld. Die Bemerkungen werden zusammen mit den Messungen gespeichert und ebenfalls nach Excel exportiert. Abbildung 9. Informationsbereich mit Bemerkungsfeld GRAPHISCHE DARSTELLUNGEN ANZEIGEN Klicken Sie auf eine Messung, um die zugehörigen graphischen Darstellungen anzuzeigen.
  • Seite 10 Benutzerhandbuch für RaySafe X2 View – Messungen anzeigen Abbildung 11. Graphische Darstellung mit gekennzeichnetem Bereich Die graphische Darstellung kann als Bild (im PNG-Format) gespeichert oder kopiert werden. Verwenden Sie dazu das Kontextmenü im Bereich für graphische Darstellungen.

  • Seite 11: Messungen Exportieren

    3. Stellen Sie sicher, dass das Kontrollkästchen Automatischer Export nach Excel aktiviert ist. Tipp! Klicken Sie im Menü auf Ansicht – Kompaktansicht oder drücken Sie Alt+C für ein schmaleres X2 View- Fenster. So können Sie mehr vom Excel-Fenster sehen, wenn Sie beim Messen exportieren.
  • Seite 12 Benutzerhandbuch für RaySafe X2 View – Messungen exportieren 2. Legen Sie die Excel-Einstellungen fest (Arbeitsmappe, Tabelle, Startzelle). 3. Wählen Sie in der Dropdown-Liste die zu exportierenden Daten aus: Ausgewählte, Alle, Favoriten oder die graphischen Darstellungen der gewählten Messung. 4. Klicken Sie auf die Schaltfläche Exportieren.

  • Seite 13: Bild Einer Graphischen Darstellung Exportieren

    Benutzerhandbuch für RaySafe X2 View – Messungen exportieren BILD EINER GRAPHISCHEN DARSTELLUNG EXPORTIEREN Rechtsklicken Sie in den Bereich für graphische Darstellungen und wählen Sie Als Bild speichern aus, um die graphische Darstellung im PNG-Format zu sichern. Wählen Sie alternativ Kopieren aus, um die Daten als Bild in die Zwischenablage zu kopieren und später in ein Dokument einzufügen.

  • Seite 14: Raysafe X2-System Verwalten

    Klicken Sie auf Datei – Einstellungen oder drücken Sie F4, um die Programmeinstellungen auf der Registerkarte Allgemein aufzurufen. Abbildung 14. Fenster mit Programmeinstellungen Der wesentliche Unterschied zwischen dem Standard und dem RaySafe Xi View-Exportformat besteht in der Spaltenreihenfolge. Wählen Sie das RaySafe Xi View-Format aus, um eine Abwärtskompatibilität mit alten Xi View-Excel-Vorlagen sicherzustellen.

  • Seite 15: Messgeräteeinstellungen Ändern

    Benutzerhandbuch für RaySafe X2 View – RaySafe X2-System verwalten MESSGERÄTEEINSTELLUNGEN ÄNDERN Es können nur die Einstellungen für einen angeschlossenen Sensor geändert werden. Klicken Sie auf Datei – Einstellungen oder drücken Sie F4, um die Sensoreinstellungen aufzurufen. Erläuterungen zu den einzelnen Messgeräteeinstellungen entnehmen Sie den Informationstexten in der Base Unit.

  • Seite 16: Raysafe X2-System Aktualisieren

    Benutzerhandbuch für RaySafe X2 View – RaySafe X2-System verwalten RAYSAFE X2-SYSTEM AKTUALISIEREN X2 View stellt automatisch eine Verbindung mit X2 Online her, wenn der Computer mit dem Internet verbunden ist. Wenn für Sie Aktualisierungen verfügbar sind, erscheint im X2 Online-Feld ein Benachrichtigungssymbol.

  • Seite 17: Hinweise

    Im RaySafe X2-Statusbereich wird selbst bei angeschlossener Base Unit kein Messgerät angezeigt. Trennen Sie per USB-Kabel kurzzeitig die Verbindung zwischen Base Unit und Computer. X2 Online erscheint nicht im RaySafe X2-Statusbereich. Stellen Sie sicher, dass der Computer, auf dem X2 View ausgeführt wird, mit dem Internet verbunden ist. TASTENKOMBINATIONEN TASTENKOMBINATION...

  • Seite 18: Technischer Support

    Benutzerhandbuch für RaySafe X2 View – Hinweise MAUSEREIGNIS AKTION Mausraddrehung nach oben im Bereich Zoomfaktor vergrößern für graphische Darstellungen Mausraddrehung nach unten im Bereich Zoomfaktor verkleinern für graphische Darstellungen Doppelklick im Bereich für graphische Zoom zurücksetzen Darstellungen Linksklick und Ziehen im Bereich für Verschieben graphische Darstellungen.
