- Seite 1 ANTON EDER GMBH Weyerstraße 350 A-5733 Bramberg www.eder-heizung.at MULTICONTROL M M-_ 2 ... _9 Ergänzung zur Bedienungsanleitung MCK, MCM_1 Original-Bedienungsanleitung Ver.11/2018-de...
-
Seite 2: Inhaltsverzeichnis
Abbildungen in diesem Dokument können sich je nach Type und Ausstattung vom gelieferten Modell unterscheiden. ECON INFORMATION! Dieses Handbuch bezieht sich auf Geräte der Serie multicontrol modular mit Software- Version V1.26. Bei Softwareversionen, die sich von dieser unterscheiden kann es zu geringfügigen Abweichungen hinsichtlich Geräteausführung und Bedienung kommen. Haftungsausschluss Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, jederzeit... -
Seite 3: Allgemein

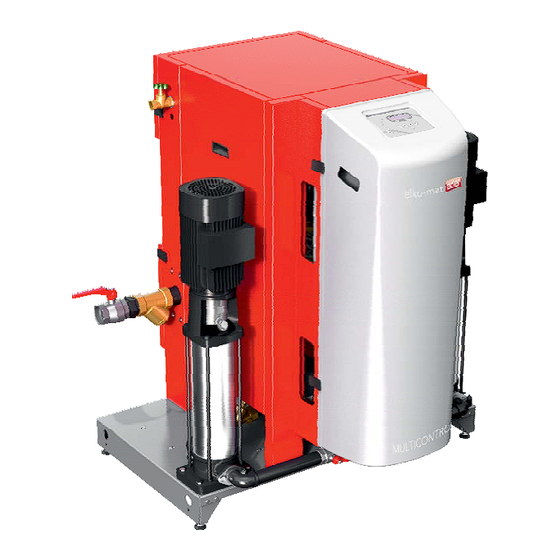

1. Allgemein 1. Allgemein 1.1. Ausschreibungstext multicontrol modular MCM zur verlustfreien Aufnahme des Ausdehnungsvolumens und zur Druckkonstanthaltung in geschlossenen Heizungs-, Klima- und Kühlanlagen. Gefertigt nach den Baurichtlinien der EN 12828 und der SWKI 93-1. Formschöne, abgeschlossene Einheit in selbsttragender, schalldämmender Konstruktion zur modularen Kombination mit drucklosen Expansionsgefäßen (max. -
Seite 4: Montage
Die Einbindung in den Anlagenrücklauf erfolgt nach den Schemen in Abschnitt 3 - “Hydraulische Anschlussschemen”. Geräte der Serie multicontrol modular sind für Anlagen geeignet, bei denen die max. Temperatur am Anschlusspunkt 70 °C nicht überschreitet. Wenn am Punkt der Einbindung in die Anlage Temperaturen von mehr als 70 °C auftreten können, muss ein Vorschaltgefäß... -
Seite 5: Entgasungsmodul Multicontrol Mae, Nachspeisemodul Multicontrol
2. Montage INFORMATION! Die Dimensionierung der Expansionsleitung erfolgt lt. ÖNORM H 5151-1. Siehe dazu Anhang A der Bedienungsanleitung multicontrol MCK, MCM-_1. Die gesamte Verrohrung muss dabei immer bauseits erfolgen lt. dem gewünschten hydraulischen Anschlussschema (siehe Abschnitt 3.) HINWEIS! Details zur hydraulischen Verbindung von multicontrol modular mit EG(Z)-M Expansionsgefäßen siehe im Anhang. -
Seite 6: Hydraulische Anschlussschemen
3. Hydraulische Anschlussschemen 3. Hydraulische Anschlussschemen multicontrol modular: Optionen: EGZ-M Zusatzgefäße, Erweiterungsmodule, MAE Entgasungsmodul, Nachspeisemodul, MWE Wasserenthärtung Systemtrenner, Fühler T2... - Seite 7 3. Hydraulische Anschlussschemen multicontrol modular: Optionen: EGZ-M Zusatzgefäße, Erweiterungsmodule, MCF Nachspeisemodul, MWE Wasserenthärtung Systemtrenner, Fühler T2...
- Seite 8 3. Hydraulische Anschlussschemen multicontrol modular: Optionen: EGZ-M Zusatzgefäße, Erweiterungsmodule, MCF Nachspeisemodul, MWE Wasserenthärtung Systemtrenner, Fühler T2, EV Vorschaltgefäß...
-
Seite 9: Stromlaufpläne
4. Stromlaufpläne 4. Stromlaufpläne... - Seite 10 4. Stromlaufpläne...
- Seite 11 4. Stromlaufpläne...
- Seite 12 4. Stromlaufpläne...
- Seite 13 4. Stromlaufpläne...
-
Seite 14: Inbetriebnahme
Eine Inbetriebnahme des Gerätes durch den eder-Werkskundendienst oder einen dafür autorisierten Partner samt Einschulung des Bedienpersonals der Anlage wird empfohlen! Bei der Inbetriebnahme des multicontrol modular ist wie folgt vorzugehen: HINWEIS! Schritte 1-3 sind bauseits auszuführende Arbeiten als Vorbereitung für die Inbetriebnahme + mind. - Seite 15 Abbildung : 4 Entlüftungsventil an der Druckhaltepumpe - Bei eingebautem MCF Nachspeisemodul in den Modus Handbetrieb (Bedienebene 3) wechseln (siehe Bedienungsanleitung multicontrol MCK, MCM-_1 Kapitel 5.7 “Bedienebene 3”) Den Ausgang “Nachspeiseventil” einschalten (”Ausgang: Ein”) und Behälter damit füllen, bis am Entlüftungsventil...
- Seite 16 - Drücken Sie in der Grundanzeige die Taste “F2” (Bedienen) - Menüpunkt “Codeeingabe” auswählen - Geben Sie den Code ein (siehe Bedienungsanleitung multicontrol MCK, MCM-_1, Kapitel 5.7 “Bedienebene 3”) - Bedienebene 3 ist jetzt freigegeben - Wechseln Sie in der Bedienebene 3 ins Menü “Grundkonfiguration”...
- Seite 17 5. Inbetriebnahme Bedienebene 3 .))) Grundkonfiguration /))) Behältercode .))) lt. Aufkleber am Behälter /))) Korrektur PL1o .))) lt. Aufkleber am oberen Drucktransmitter /))) Korrektur PL1u .))) lt. Aufkleber am unteren Drucktransmitter /))) Nachspeisung /))) nicht vorhanden (Werkseinstellung) .))) ist vorhanden /)))Wasserbehandlung (nur bei vorhandener Nachspeisung) /))) nicht vorhanden (Werkseinstellung) /))) Enthärtung MWE6 bzw.
- Seite 18 5. Inbetriebnahme .))) Digitaleingang /))) nicht vorhanden (Werkseinstellung) /))) Warnung: Kontakt Auf /))) Warnung: Kontakt Zu /))) Störung: Kontakt Auf .))) Störung: Kontakt Zu INFORMATION! Nach erfolgreicher einmaliger Grundkonfiguration (nur Pflichteingaben notwendig) wird dieser Menüpunkt dauerhaft ausgeblendet. Immer ist die Grundkonfiguration in “Bedienebene 3”...
- Seite 19 5. Inbetriebnahme Schritt 11 Arbeitsdruck einstellen - Öffnen der Absperrungen vom/zum System (Expansionsleitung Frischwasser) . Bei eingebautem MAE Entgasungsmodul ist dessen eingangsseitiger Kugelhahn zu schließen. (Die Druckeinstellung kann abhängig von der Größe des Systems längere Zeit in Anspruch nehmen, da sich der Druck ins gesamte angeschlossene System fortpflanzen muss, um für die Einstellung stabil zu sein.) - Wechseln sie in die Bedienebene 3 (siehe Schritt 9).
- Seite 20 Zeit eine bestimmte Menge nachzufüllen ist) empfehlen wir die Betriebsart “zeitkontrolliert”. Eine Beschreibung der möglichen Betriebsarten finden Sie in der Bedienungsanleitung multicontrol MCK, MCM-_1 m Abschnitt 5.7 - “Bedienebene 3”. Schritt 13 Bei eingebautem MAE-Entgasungsmodul ist die Betriebsart „Entgasungsmodul“ zu wählen. Bei falscher Auswahl ist keine korrekte Entgasungsfunktion gewährleistet!
- Seite 21 5. Inbetriebnahme - Die Einstellung (1) des Regulierventils ist im Anlagen- bzw. Inbetriebnahmeprotokoll zu notieren. Einstellung Regulierventil MAE: _________ Schritt 14 Das Gerät ist nun betriebsbereit. Die Absperrungen in den Leitungen vom/zum System sind gegen unbeabsichtigtes Schließen zu sichern (z.B. Griffe abnehmen...) Weiterführende Einstellungen (z.B.
-
Seite 22: Technische Daten
6. Technische Daten 6 Technische Daten elko-mat eder multicontrol modular solo Art.Nr. max. oberer Arbeitsdruck max. Betriebsdruck Gerät (PN) max. Temperatur am Anschlusspunkt °C Spannung V/Hz 1x 230 3x 400 V 50 Hz max. Leistung Absicherung Anschlüsse " Rp1/2 Rp1/2 bzw. Rp3/4 "... - Seite 23 6. Technische Daten MCM-M9-6,6-twin 052768 2,4-6,6 MCM-M9-11,0-twin 052778 6,0-11,0 MCM-M9-6,6 052568 2,4-6,6 MCM-M9-11,0 052578 6,0-11,0 MCM-M8-16,0-twin 052767 8,0-16,0 MCM-M8-16,0 052567 8,0-16,0 MCM-M7-6,6-twin 052766 2,4-6,6 MCM-M7-6,6 052566 2,4-6,6 MCM-M6-6,6-twin 052775 2,4-6,6 MCM-M6-10,0-twin 052765 4,0-10,0 MCM-M6-6,6 052575 2,4-6,6 MCM-M6-10,0 052565 4,0-10,0 MCM-M5-6,2-twin 052764 2,4-6,2 MCM-M5-6,2...
- Seite 24 6. Technische Daten MCM-D9-6,6-twin 052738 2,4-6,6 MCM-D9-11,0-twin 052748 6,0-11,0 MCM-D9-6,6 052538 2,4-6,6 MCM-D9-11,0 052548 6,0-11,0 MCM-D8-16,0-twin 052737 8,0-16,0 MCM-D8-16,0 052537 8,0-16,0 MCM-D7-6,6-twin 052736 2,4-6,6 MCM-D7-6,6 052536 2,4-6,6 MCM-D6-6,6-twin 052745 2,4-6,6 MCM-D6-10,1-twin 052735 6,0-10,1 MCM-D6-6,6 052545 2,4-6,6 MCM-D6-10,1 052535 6,0-10,1 MCM-D5-6,2-twin 052734 2,4-6,2 MCM-D5-6,2...
-
Seite 25: Ersatzteilliste
7. Ersatzteilliste 7 Ersatzteilliste 7.1 Verrohrung... - Seite 26 7. Ersatzteilliste Pos. Bezeichnung Ersatzteil Art.Nr. System solo Druckhaltepumpe 90357 90359 90360 90361 90362 Überströmventil 90603 90604 90121 90119 90121 90115 90119 90539 90119 90606 Schmutzfänger 90932 90933 90934 90933 Temperaturfühler für MC 90911 Anlagendrucktransmitter 90140 Regulierventil 90930 90931 Schrägsitzrückschlagventil 90546 90131 90936...
-
Seite 27: Nachspeisemodul Mcf
7. Ersatzteilliste Nachspeisemodul MCF Ausführung A Ausführung B Pos. Bezeichnung Ersatzteil Art.Nr. Wasserzähler 1,5 m ³/h, Ausführung A 90906 Wasserzähler 2,5 m ³/h, Ausführung A 90925 Wasserzähler-Kontaktmodul 1 Liter/Puls aufschnappbar, für Zähler Ausführung A 90907 Wasserzähler 1,5 m³/h, Ausführung B 90950 Wasserzähler 2,5 m³/h, Ausführung B 90951... - Seite 28 7. Ersatzteilliste 7.3 Leistungsteil Pos. Bezeichnung Ersatzteil Art.Nr. Leistungsschütz min. 4,0 kW, Spule 230V~/50Hz 90919 Sicherungsautomat 2-polig, N geschaltet, 6 A 90920 Motorschutzschalter inkl. Hilfskontakt 4 A (2,5-4,0 A) 6,3 A (4,0-6,3 A) 10 A (6,3-10,0 A) 90921 90922 90923 Hauptschalter, 4-polig, 32 A 90924 7.4 Entgasungsmodul MAE...
-
Seite 29: Anhang
8. Anhang Anhang Details zur Verbindung von multicontrol modular mit EG(Z)-M Bei Geräten der Serie multicontrol modular ist kein angebautes Expansionsgefäß vorhan den, die Speicherung des Expansionsvolumens erfolgt in Expansionsgefäßen der Serie EG, als mögliche Erweiterung hierfür dient das Expansionszusatzgefäß EGZ. - Seite 30 8. Anhang 2. Verlegung der Saugleitung Ausweichbogen In einigen Fällen kann es vorkommen, dass zur richtigen nur in der Über- strömleitung Verbindung vom MCM und EG(Z)-M die Überströmleitung und die Saugleitung gekreuzt verlegt werden muss. Dabei ist zu beachten, dass die Saugleitung möglichst ohne ständige Niveauunterschiede verlegt wird.
