Seite 1
Aufschaltung auf eine übergeordnete Leittechnik. Ausgeführt als potentialfreie Kontakte mit festprogrammierter Zuordnung lt. Stromlaufplan in Kapitel 4. multicontrol Erweiterungsmodul “binäre Fernmeldungen & Fernquittieren” Zusätzlich zur Ausgabe von 8 Zustandsmeldungen auch Eingänge zum Quittieren von Warnungen & Störungen sowie zum Auslösen von Aktionen mit externen Kontakten.
Seite 2

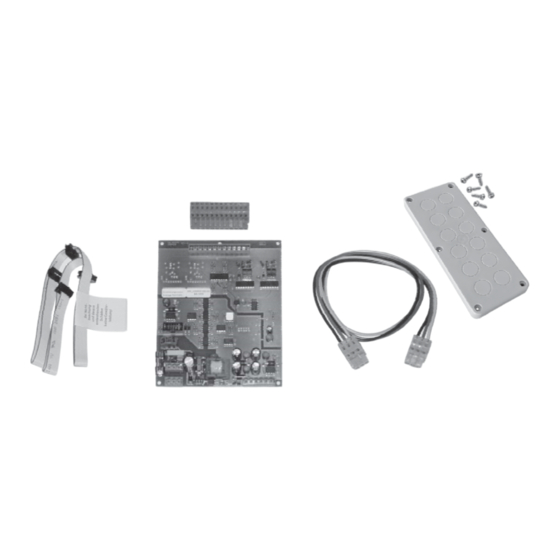

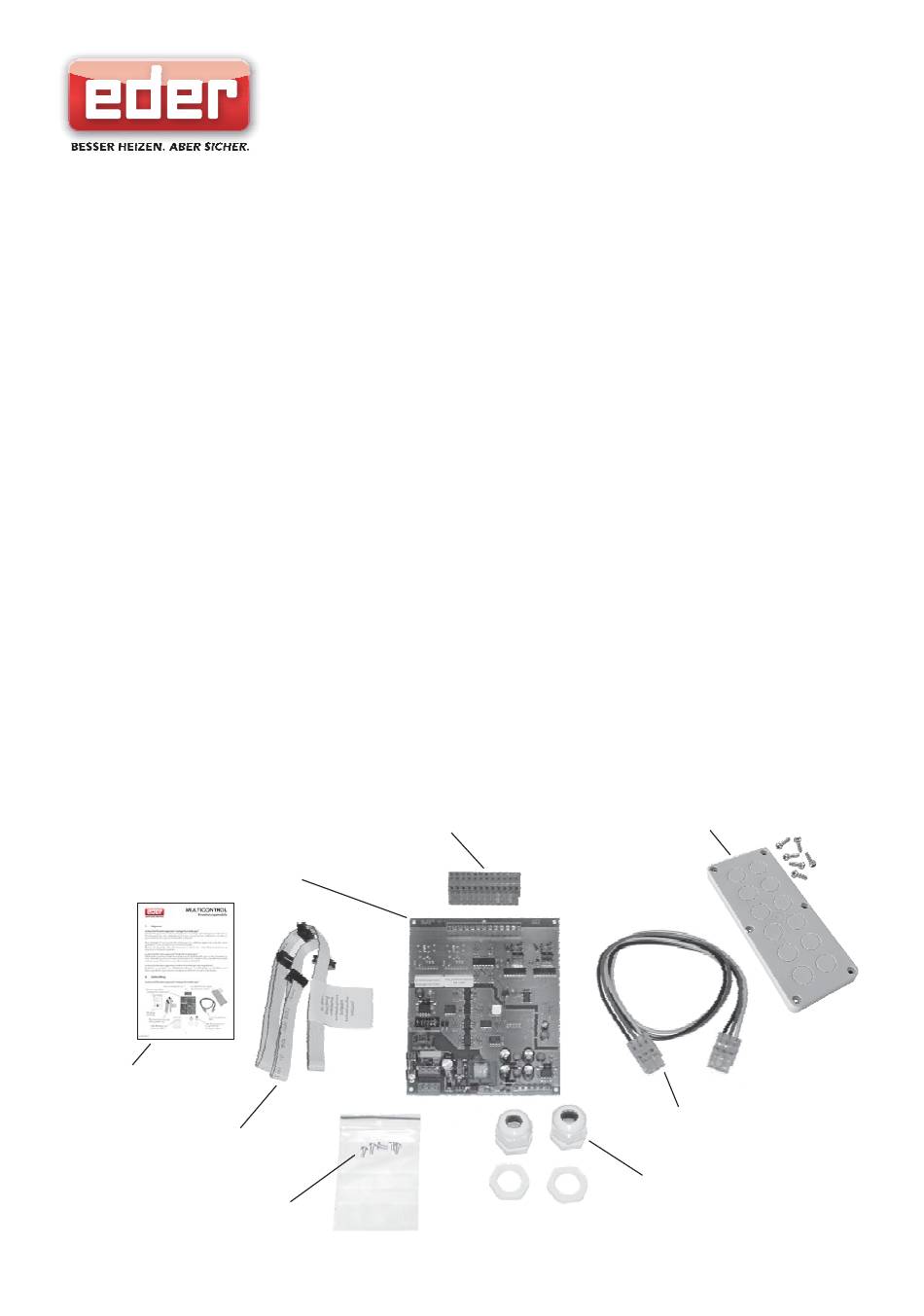

Erweiterungsmodul “ binäre Fernmeldungen” Klemmenleiste 33 bis 42 Klemmenleiste 43 bis 52 Kunststoff-Flanschplatte mit Schrauben 4,8x16 Erweiterungsplatine “binäre Fernmeldungen” Montage- anleitung Verbindungsleitung Flachbandverbindungs- 230 V leitung Datenbus 2 Stk. Anbauverschrau- 5 Stk. Befestigungs- bungen PG13,5 schrauben M3x6 mit Gegenmuttern multicontrol Erweiterungsmodul “...
Weil zwei Einbauplätze vorgesehen sind, können bei multicontrol-Geräten also insgesamt zwei Erweiterungsmodule eingebaut werden. Wird nur ein einziges Erweiterungsmodul verbaut, kann dies ab Software-Version V1.09 eines der drei folgenden sein: - „binäre Fernmeldungen“ - „analoge Fernmeldungen“ - „binäre Fernmeldungen & Fernquittieren“...
Seite 4
Montieren Sie den Deckel des Schaltschrankes und schalten Sie die Spannungs- versorgung des multicontrol wieder ein. HINWEIS! Im Falle einer Nachrüstung der Erweiterungsmodule ist deren muss deren Funktion in der Grundkonfiguration des multicontrol Gerätes freigegeben werden! Siehe Bedienungsanleitung multicontrol MCK, MCM-_1...
Seite 5
Stromlaufpläne „analoge Fernmeldungen” - bauseitiger Anschluss: Analog-Ausgänge AKTIV...
Seite 6
„analoge Fernmeldungen” - bauseitiger Anschluss: Analog-Ausgänge PASSIV...
