steute ZS 80 Montage- Und Anschlussanleitung

ZS 80
//
Montage- und Anschlussanleitung / Seilzug-Notschalter
Mounting and wiring instructions / Emergency pull-wire switch
Instructions de montage et de câblage / Arrêt d'urgence à commande par câble
Istruzioni di montaggio e collegamento / Interruttore di emergenza a fune
Instruções de montagem e instalação / Chave de emergência acionada por cabo
Инструкция по монтажу и подключению / Аварийный тросовый выключатель
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Zielgruppe: autorisiertes Fachpersonal.
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Das Gerät wird an Maschinen und Anlagen eingesetzt, an denen der
Not-Halt-Schaltbefehl an beliebigen Punkten der Seilstrecke auszulö-
sen sein muss. Ziehen am vorgespannten Zugseil oder Seilriss führen
zur Ausführung der Schaltfunktion des Seilzug-Notschalters und so-
mit zum Verrasten der Kontakte. Die Rückstellung kann nur manuell
durch Entriegelung mit dem Entriegelungsknopf erfolgen.
Befestigung und Anschluss
Vor Anbringen des Zugseils den roten PVC-Mantel im Klemmbereich
vom Seil entfernen! Da sich bei Seilzug die Seilkauschen verformen:
das Zugseil nach der Montage mehrmals kräftig ziehen. Anschließend
sollte das Seil mit der DUPLEX-Klemme oder über die Augenschraube
bzw. ein Spannschloss nachgespannt werden.
Hinweise
Die Gebrauchslage ist beliebig. Umbauten und Veränderungen am
Gerät, die die Sicherheitsfunktion beeinträchtigen, sind nicht gestattet.
Das Gerät wurde entwickelt, um als Teil einer Anlage oder Maschine
sicherheitsgerichtete Funktionen zu übernehmen. Ein komplettes si-
cherheitsgerichtetes System enthält in der Regel Sensoren, Auswerte-
einheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Für
die Verschaltung des Geräts in das Gesamtsystem: die in der Risiko-
analyse festgelegte Steuerungskategorie durchgehend einhalten.
Hierzu ist auch eine Validierung nach EN ISO 13849-2 bzw. nach EN
62061 erforderlich. Desweiteren kann der Performance-Level nach
EN ISO 13849-1 bzw. SIL-CL-Level nach EN 62061 durch Verkettung
von mehreren Sicherheitsbauteilen und anderen sicherheitsgerichte-
ten Geräten, z.B. Reihenschaltung von Sensoren, niedriger ausfallen
als die Einzellevel. Es liegt im Verantwortungsbereich des Herstellers
einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzu-
stellen. Technische Änderungen vorbehalten. steute übernimmt keine
Haftung für Empfehlungen, die durch diese Beschreibung gegeben
oder impliziert werden. Aufgrund dieser Beschreibung können keine
neuen, über die allgemeinen steute-Lieferbedingungen hinausgehen-
den, Garantie-, Gewährleistungs- oder Haftungsansprüche
abgeleitet werden.
Wartung
Bei sorgfältiger Montage, unter der Beachtung der oben beschriebe-
nen Hinweise, ist nur eine geringe Wartung notwendig. Wir empfehlen
eine regelmäßige Wartung wie folgt:
1. Prüfen der Seilzugfunktion.
2. Entfernen von Schmutz.
3. Prüfen der Leitungseinführung und -anschlüsse.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
Montage und Einstellhinweis
Für eine korrekte Schalterfunktion ist der Seilzug-Notschalter ZS 80
so einzustellen bzw. durch das Zugseil vorzuspannen, das eine Mittel-
stellung erreicht wird. In Mittelstellung ist der Zeigerstellung entspre-
chend Bild 1. In Mittelstellung bzw. bei vorgespanntem Drahtseil sind
die Öffnerkontakte z.B. 11-12 geschlossen und die Schließerkontakte
z.B. 23-24 geöffnet. Das Entriegeln ist nur in Mittelstellung, vorge-
spannte Stellung, möglich.

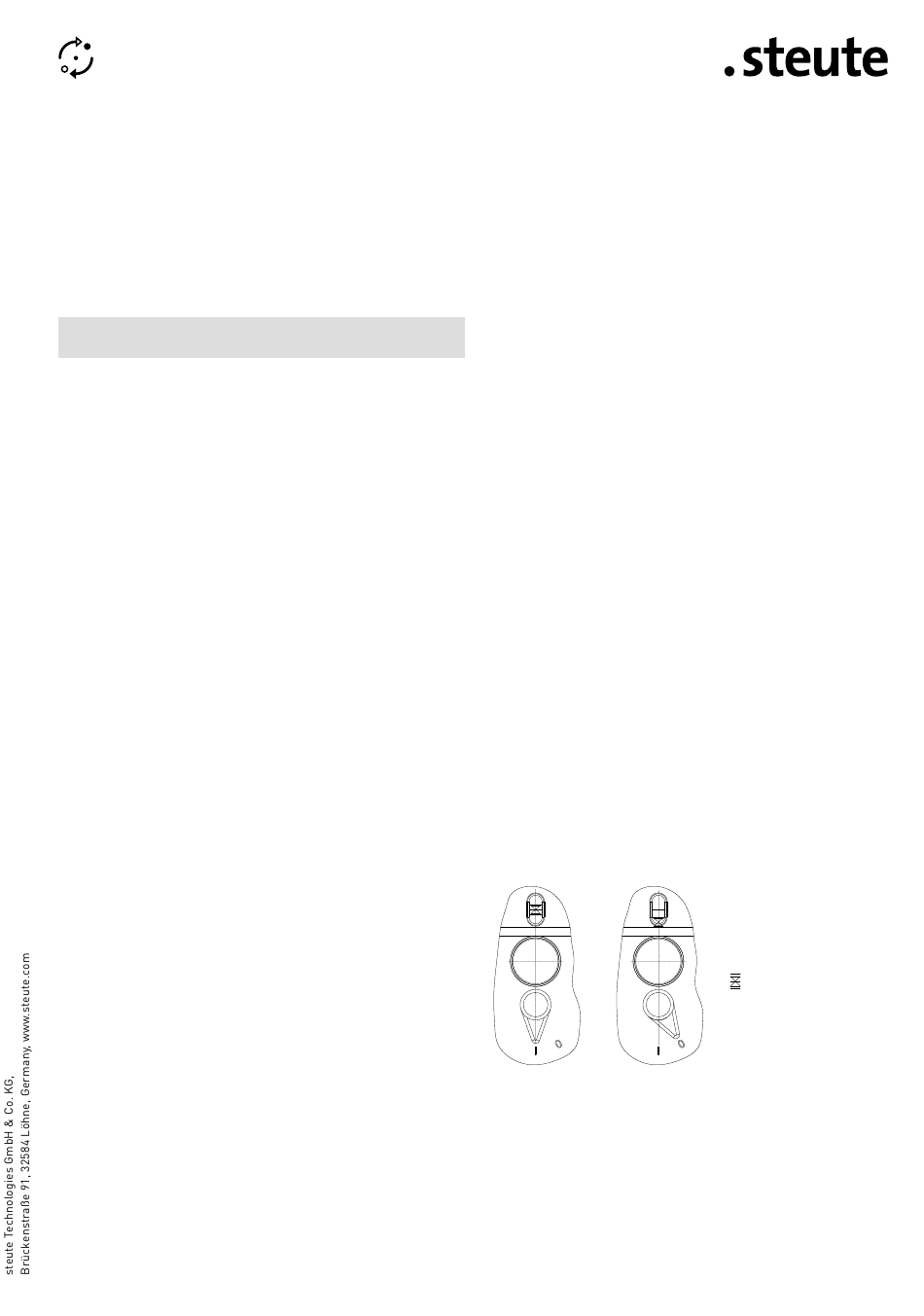

Bild 1
Schaltfunktion
Bei Seilzug bzw. Seilriß werden die Öffnerkontakte z.B. 11-12 geöffnet
und die Schließerkontakte z.B. 23-24 geschlossen und in dieser Stel-
lung verriegelt. Das Entriegeln ist nur über den blauen Entriegelungs-
hebel möglich.
1 / 16
I Entriegelung
0 Verriegelung
Mittelstellung
Bild 2
