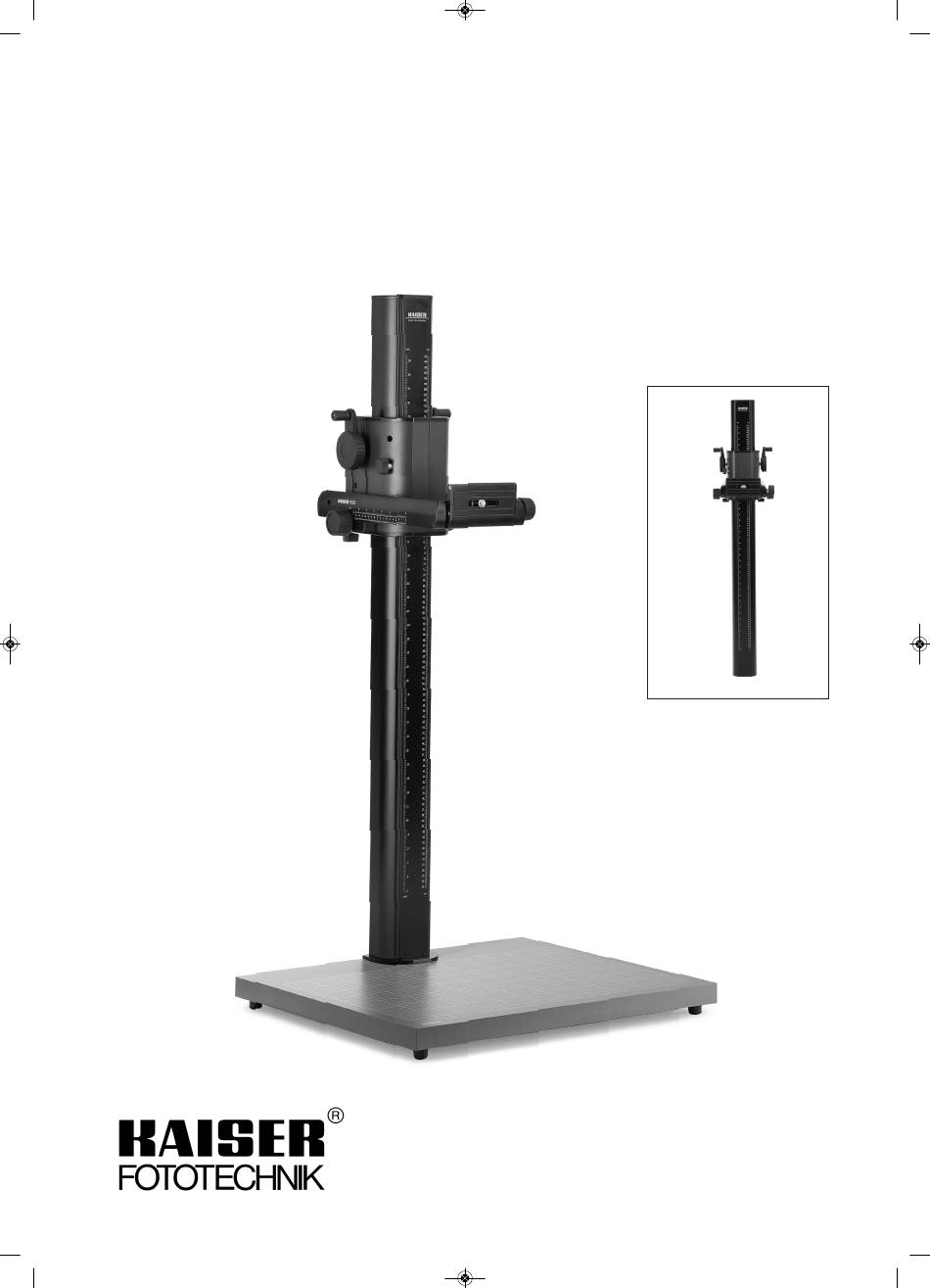

- Seite 1 5602_Bedien_1118.qxp_5602_Bedien 21.11.18 09:33 Seite 1 Kaiser Reprostativ RSD (5602) und Führungssäule RD (5622) mit manuell höhenverstellbarem Kameraträger 5622 5602 Bedienungsanleitung Operating instructions Mode d´emploi...
- Seite 2 5602_Bedien_1118.qxp_5602_Bedien 21.11.18 09:33 Seite 2 SW 8...
- Seite 3 5602_Bedien_1118.qxp_5602_Bedien 21.11.18 09:33 Seite 3 DEUTSCH ENGLISH FRANCAIS (1) Laufwagen (1) Carriage for camera carrier (2) Kameraträger (2) Camera carrier (3) Führungssäule (3 ) Column (4) Wasserwaage (4) Spirit level (5) Sockel (5) Socket (6) Grundbrett (6) Base board (7) Höhenverstellbaren Füße (7) Height-adjustable feet (8) Führungsstange zur horizon - (8) Guide bar for horizontal...
- Seite 4 5602_Bedien_1118.qxp_5602_Bedien 21.11.18 09:33 Seite 4 KAISER FOTOTECHNIK GMBH & CO. KG Im Krötenteich 2 · 74722 Buchen · Germany Telefon +49(0)6281-4070 · Fax +49(0)6281-40755 www.kaiser-fototechnik.de · info@kaiser-fototechnik.de...
- Seite 5 Die Höhenverstellung des Laufwagens (1) erfolgt über eine Zahnstange mittels Kurbel (11) und ist mit einem zusätzli- chen Gewichtsausgleich (Rollfeder) ausgestattet. Zur 5602 Reprostativ RSD, mit Säule 1,20 m und Grundbrett Arretierung des Laufwagens (1) in einer bestimmten Höhe 68 x 57 cm dient die Blockierschraube (20).
- Seite 6 5602_Bedien_1118.qxp_5602_Bedien 21.11.18 09:33 Seite 6 8. Reprostative und Komponenten des RD-Systems 5602 Reprostativ RSD, Säule 1,20 m, Grundbrett 68 x 57 cm, mit manuell höhenverstellbarem Kameraträger 5603 Reprostativ RSD mot, Säule 1,20 m, Grundbrett 68 x 57 cm, mit motorisch höhenverstellbarem Kameraträger...
- Seite 7 8. RD System copy stands and components To adjust and tilt the camera, the camera carrier (2) can be 5602 RSD Copy Stand, 1.20 m (3.9 ft.) column, 68 x 57 rotated upwards and downwards by a maximum of 90° in cm (26.8 x 22.4 in.) base board, with manual height...
- Seite 8 5624 RD Wall Mount, for RD Columns (5620, 5622, 5623) 5508 Base Stand, height approx. 51 cm (20.1 in.), for RSD (5602) and RSD mot (5603) Copy Stands 5625 RD Column Base, for mounting an RD Column (5620, 5622, 5623) on a 5630 Table Frame, on a...
