PianoDisc PDS-228CFX
1.
MIDI-ANSCHLÜSSE: Zum Anschließen der PianoDisc PDS-228CFX Steuereinheit
an ein externes MIDI-Gerät mittels MIDI-Kabel. MIDI-Kabel sind 5-Pin-Anschlüsse
und in verschiedenen Längen verfügbar. Achten Sie darauf, dass die Pins beim
Einstecken in die Anschlüsse nicht beschädigt werden.
MIDI THRU:
MIDI OUT:
MIDI IN:
SYNTH OUT:
2.
TO PIANO: Dieser spezielle 6-PIN DIN Anschluss wird verwendet, um das PDS-
228CFX System mit einem Klavier zu verbinden, in dem ein PianoDisc
Selbstspielsystem installiert ist. Das Kabel ermöglicht es, Information zwischen der
Steuereinheit und der Elektronik im Klavier auszutauschen. Außerdem dient das
hier angeschlossene Kabel der Stromversorgung der PDS-228CFX Steuereinheit.
3.
DC POWER CONNECTOR: Mit diesem Anschluss kann man das PDS-228CFX
an ein separates 9V-Netzteil anschließen (normalerweise erfolgt die Stromver-
sorgung des PDS-228CFX durch ein 6 Pin DIN Spezialkabel am „TO PIANO"-
Anschluss).

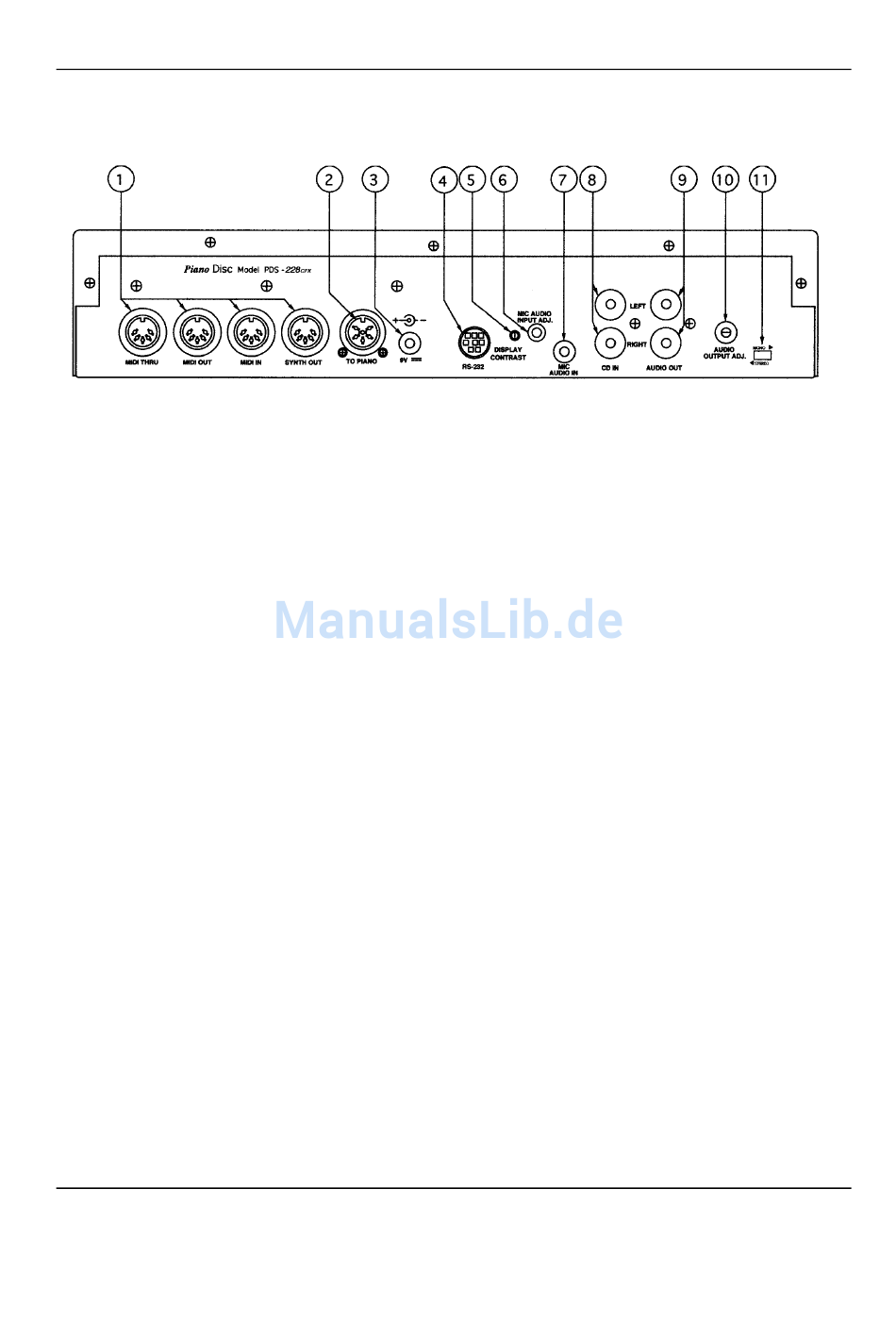

PDS-228CFX Rückseite
MIDI-Daten, die über MIDI IN eintreffen, werden unverändert
weitergegeben bzw. dupliziert.
Übermittelt MIDI-Daten unbeeinflusst von den meisten Steuer-
elementen der Frontseite. MIDI OUT verfügt außerdem über
einige Alternativ-Funktionen, wie z.B. das Übermitteln des „Link-
Modus" beim PianoCD System.
Empfängt MIDI-Daten von einem externen MIDI-Gerät, wie z.B.
einem Keyboard, einem Sequenzer oder einem Computer.
Sendet MIDI-Daten für einen externen Synthesizer. SYNTH
OUT
wird nicht benötigt, wenn das PDS-228CFY System mit der
Symphony-Option ausgestattet ist.
