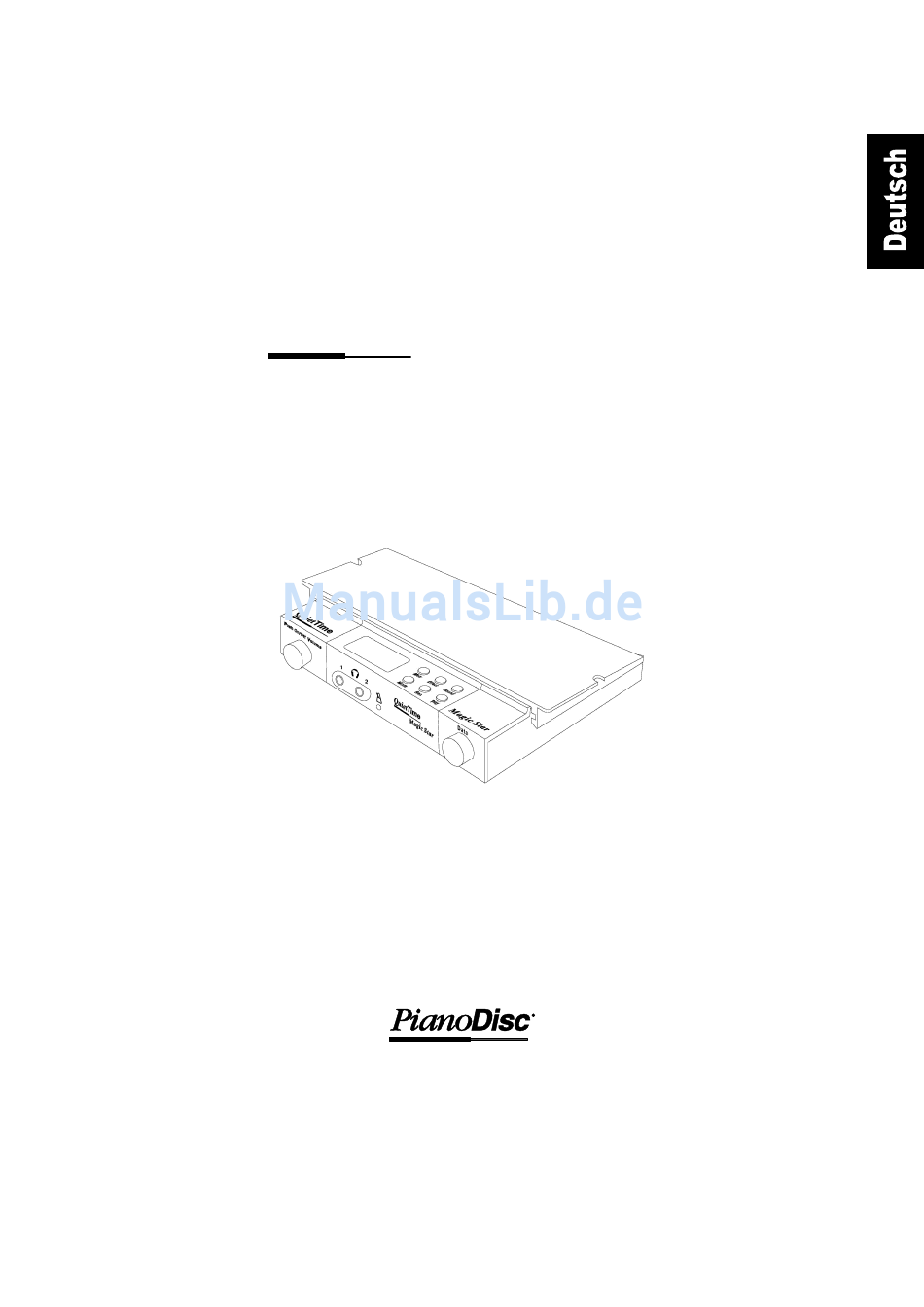

QuietTime
Magic Star
V4.0
Bedienungsanleitung
Version 6.0
ein Produkt von
4111-A North Freeway Boulevard
Sacramento, CA 95834, USA
©2008 Burgett Inc. Diese Bedienungsanleitung darf weder in Teilen noch im Ganzen ohne ausdrückliche, schriftliche Genehmigung von
PianoDisc, einem Unternehmen der Burgett Inc. Gruppe, kopiert werden. QuietTime, PianoDisc und Burgett Inc. behalten sich das Recht
vor jederzeit das Produktdesign und technische Daten Ihrer Produkte ohne vorherige Mitteilung zu ändern.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PianoDisc QuietTime Magic Star V4.0
Inhaltszusammenfassung für PianoDisc QuietTime Magic Star V4.0
- Seite 1 ©2008 Burgett Inc. Diese Bedienungsanleitung darf weder in Teilen noch im Ganzen ohne ausdrückliche, schriftliche Genehmigung von PianoDisc, einem Unternehmen der Burgett Inc. Gruppe, kopiert werden. QuietTime, PianoDisc und Burgett Inc. behalten sich das Recht vor jederzeit das Produktdesign und technische Daten Ihrer Produkte ohne vorherige Mitteilung zu ändern.
- Seite 2 CE - Zertifizierung Das QuietTime System entspricht den grundlegenden Anforderungen aller zutreffenden Richtlinien*) des Rates der Europäischen Union. Die vorgegebenen Konformitätsverfahren wurden durchgeführt. *) Dies sind zur Zeit 73/23/EWG mit der Norm EN 60065:1993 und 89/336/EEC mit den Normen EN50082-1 und EN55022 Klasse B Elektrische und elektronische Produkte dürfen nicht in den Hausmüll! Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
-
Seite 3: Sicherheits- Und Vorsichtshinweise
WICHTIG: Lesen Sie diese Informationen bitte zuerst! WICHTIGER HINWEIS: Die vollständige Sicherheit bei Verwendung des Systems wird von PianoDisc garantiert, wenn es richtig eingebaut und bedient wird. Verändern Sie nicht selbst bzw. ermutigen Sie nicht andere, Teile des QuietTime Systems zu verändern, es sei denn, dies wird speziell durch PianoDisc genehmigt. -
Seite 4: Allgemeine Hinweise Zur Bedienung
• Wenden Sie sich an den Händler oder einen erfahrenen Rundfunk- und Fernsehtechniker für weitergehende Hilfe. VORSICHT: Veränderungen oder Modifikationen an elektrischen Geräten, die nicht ausdrücklich durch den Hersteller (PianoDisc) genehmigt sind, können das Recht des Benutzers (Ihr Recht), die Anlage zu betreiben, aufheben. -
Seite 5: Inhaltsverzeichnis
Inhalt Wichtig: Sicherheits- und Vorsichtshinweise finden Sie auf den Seiten 3 und 4 in diesem Handbuch. Bitte lesen Sie diese Informationen bevor Sie Ihr QuietTime System benutzen. Kapitel 1 Über QuietTime RECORD-Menü 6 Willkommen 15 Aufnahme, starten / stoppen 6 Senden Sie Ihre Registrierinformationen PLAY-Menü... -
Seite 6: Kapitel 1 Über Quiettime
Schäden, welche durch unsachgemäßen Einsatz oder durch Fremdeinwirkung (z.B. Wasserschaden, Feuer oder öffnen des Gerätes). Im Rahmen der Garantie stellt Ihnen PianoDisc ggf. zur Reparatur nötige Teile im Austausch gegen die defekten Teile kostenlos zur Verfügung. Alle Reparaturen an einem QuietTime System müssen von einem PianoDisc Fachhandelspartner erledigt... -
Seite 7: Kapitel 2 Bedienelemente
Kapitel 2 QuietTime Bedienelemente QuietTime Magic Star - Frontansicht QuietTime Magic Star - Draufsicht, Schublade herausgezogen A Volume-Regler und Ein-/Aus-Schalter Drücken Sie auf den Regler um das System ein- oder auszuschalten. Oder drehen Sie an dem Regler um die Lautstärke zu justieren. Ein / Aus Lautstärke + / - Kopfhöreranschlüsse... -
Seite 8: Bevor Sie Anfangen
Kapitel 3 QuietTime Quickstart Informationen Bevor Sie anfangen Ist die richtige Stromversorgung verfügbar? Stellen Sie sicher das Ihre Stromversorgung den Angaben auf dem mitgelieferten Netzteil entspricht. Ist das Netzteil richtig am QuietTime Tongenerator angesteckt? Versichern Sie sich, das der 12V DC Stecker an der Rückseite des QuietTime Magic Star Tongenerators angeschlossen ist. -
Seite 9: Quiettime Magic Star Bedienung Ausführlich
QuietTime Magic Star Bedienung ausführlich Kapitel 4 Ausgangsposition Ihr QuietTime Magic Star System ist eingeschaltet, die Stoppleiste ist aktiviert und Sie sitzen mit aufgesetzten Kopfhörern an Ihrem Klavier. Magic Star Tongenerator Um die weitergehenden Möglichkeiten Ihres QuietTime Magic Star herausziehen Systems zu nutzen, ziehen Sie den Tongenerator nach vorne bis zum Anschlag. -
Seite 10: Sound-Menü
Sound-Menü Einen anderen Instrumentenklang auswählen Sound-Taste drücken, um in das Sound-Menü zu gelangen. INFO: Nach dem Einschalten befinden Sie sich immer im Sound- Menü. Anzeige im Sound Menü Mode-Taste drücken, um die aktive Sound-Bibliothek auszuwählen. - Preset Sound Bibliothek - GM Sound Bibliothek - Userset Sound Bibliothek ... - Seite 11 QuietTime Magic Star V4.0 - Verfügbare Klänge Preset-Sound Bibliothek Auswahl der gängigsten Klänge Piano1 Harpsicord Wählen Sie P12 um das Piano2 E-Piano System nur als Metronom zu Piano1 + Fast Strings Ch. Organ nutzen, während Sie das Piano1 + Slow Strings...
-
Seite 12: Effect-Menü
Effect-Menü Soundeffekt auswählen und justieren Effect-Taste drücken, um in das Effect-Menü zu gelangen. Anzeige im Effect Menü / Reverb-Effekt Mode-Taste drücken, um einen Sound-Effekt auszuwählen. - Reverb-Effekt Hall Wertebereich: 0 – 127 - Chorus-Effekt Chor Wertebereich: 0 – 127 - Transpose-Effekt Transposition Wertebereich: -/+24... -
Seite 13: Metronome-Menü
Transpose-Effekt: Hier haben Sie die Möglichkeit, die Tonlage der Klaviatur um 24 Halbtöne aufwärts oder abwärts zu verschieben. Anzeige im Effect Menü / Transpose-Effekt Pitch-Effekt: Hier bietet Ihnen das Magic Star System die Möglichkeit die Stimmung zu verändern z.B. um sich an ein akustisches Instrument anzupassen mit dem Sie zusammenspielen möchten. - Seite 14 Anzeige im Metronome Menü / Tempo-Einstellung Anzeige im Metronome Menü / Volume-Einstellung Data-Rad drehen, um die Werte einzustellen. Metr-Taste drücken, um das Metronom zu starten oder zu stoppen. Die Power LED blinkt im Takt während das Metronom aktiv ist. INFO: Beschreibung der Takt-Anzeige für das Metronom Downbeat Upbeat...
-
Seite 15: Record-Menü
Record-Menü Ihr Klavierspiel aufnehmen Rec.-Taste drücken, um in das Record-Menü zu gelangen. Anzeige im Record Menü / Anzeige vor dem Start der Aufnahme Rec.-Taste drücken, um die Aufnahme zu starten oder zu stoppen. Timer Anzeige im Record Menü / Anzeige während der Aufnahme INFO: Das System kehrt nach der Aufnahme automatisch zum Sound-Menü... -
Seite 16: Userset Edit-Menü
Userset Edit-Menü Instrumentenklang mit eigenen Vereinstellungen erstellen. Sound-Taste drücken, um in das Sound-Menü zu gelangen. Wählen Sie die Preset-Sound- oder die GM-Sound-Bibliothek als Grundlage für Ihren neuen Userset-Sound. Sound-Taste und Rec-Taste gleichzeitig drücken und wieder loslassen um in das Userset Edit Menü zu gelangen. ... -
Seite 17: System-Menü
System-Menü Systeminformationen anzeigen bzw. verändern. Sound-Taste drücken, um in das Sound-Menü zu gelangen. Anzeige im Sound Menü, Abbildung ähnlich Firmware Version Anzeigen & Zugang zum System Menü: Metr-Taste und Sound-Taste gleichzeitig drücken und wieder loslassen um in das System Menü zu gelangen. Erste Anzeige im System Menü, Firmware Version Drücken Sie auf das Data-Rad um das System-Menü... - Seite 18 Start from current Preset Funktion: Den aktuellen Sound als generellen Startup Sound auswählen. Anzeige im System Menü, Start from Current Preset? Drücken Sie auf das Data-Rad um den zuletzt gewählten Sound als Startup Sound auszuwählen. Das System kehrt anschließend automatisch zum Sound-Menü...
-
Seite 19: Demo-Menü
Demo-Menü Demo Musik wiedergeben Rec.-Taste und Play-Taste gleichzeitig drücken und wieder loslassen um in das Demo-Menü zu gelangen. Erste Anzeige im Demo-Menü, Auswahl der Demo Musik Wählen Sie mit dem Data-Rad eine Demo Song aus Verfügbare Demo Songs: Kuflau, Friedrich Op.88, No.1, 1st movement Kuflau, Friedrich Op.88, No.1, 2nd movement Kuflau, Friedrich Op.88, No.1, 3rd movement... -
Seite 20: Grundlegende Kalibrierung Der Klaviatur
Kalibrierung Grundlegende Kalibrierung der Klaviatur INFO: Die Klaviatur muss kalibriert werden, nachdem das QuietTime Magic Star System in Ihr Klavier eingebaut wurde. Der Grund hierfür ist, dass der Magic Star Tongenerator Informationen über den Bewegungsweg jeder Taste benötigt. ACHTUNG Wenn die Kalibrierung nicht durchgeführt wird, werden nur wenige Tasten oder sogar keine der Tasten korrekt funktionieren. -
Seite 21: Nachjustierung Einzelner Tasten
Drücken Sie jede der 88 Tasten, eine nach der anderen, den ganzen Weg herunter mit mittlerer Kraft und Geschwindigkeit. Nachdem Sie alle Tasten gedrückt haben, drücken Sie die Metr.-Taste erneut um die Kalibrierung abzuschließen. INFO: Es wird einige Sekunden dauern bis die Daten im permanenten Speicher abgelegt wurden. - Seite 22 Nach weiteren fünf Sekunden sieht das Display wie folgt aus SINGL KEY AD J. K e y N o . : 8 8 S e n s . : 1 0 0 P u s h [ R e c . ] t o Finish Während Sie die Kopfhörer aufhaben um den Klang der Tasten zu verfolgen, spielen Sie jede Taste und achten Sie auf die Lautstärke jeder Taste.
-
Seite 23: Anhang Technische Informationen
Technische Informationen Anhang Anschlüsse an der Rückseite A. MIDI Input / Thru / Output Anschlüsse für externes MIDI Equipment. B. Level Regler für die Eingangslautstärke C. Line IN Stereo Audio Anschluss für eingehendes Audio Signal. D. Line OUT Stereo Audio Anschluss für den Anschluss an den Verstärker oder Stereo Anlage. - Seite 24 Verbindung des Magic Star mit externem Audio Equipment Verwenden Sie ein Audiokabel um den Audio OUT-Anschluss (LINE OUT) des Magic Star mit den Eingängen Ihres Stereo Systems zu verbinden. Das bereitgestellte Signal ist ein: „unbalanced, line level“-Signal. Die folgende Anschlussübersicht zeigt die Verbindung des Systems mit einem Audio System wie Sie es in einer Konzerthalle oder einer Diskothek finden würden.
-
Seite 25: Anschlussübersicht
Verbindung des Magic Star mit externem MIDI Equipment. WICHTIG: Wenn Sie mit MIDI arbeiten, wählen Sie bitte den Klang 001 Piano2 aus der GM-Sound Bibliothek. Bei diesem Instrument werden alle auf der Klaviatur gespielten Noten als MIDI Daten auf MIDI Kanal 1 übertragen. Um MIDI-Daten an einen General MIDI Synthesizer oder Computer zu senden, verbinden Sie den MIDI-OUT-Anschluss des MAGIC STAR mit dem MIDI-IN Anschluss Ihres Synthesizers oder Computers. - Seite 26 Anschlussübersicht QuietTime Magic Star System Legende: Keyboard Sensor Tastensensoren Piano Keyboard Cable Datenkabel zwischen Tasten Sensoren und Magic Star Tongenerator Main Unit Magic Star Tongenerator Headphones Kopfhörer Power Supply Netzteil Soft Linkes Pedal Center Pedal Mittleres Pedal Sustain Rechtes Pedal...
-
Seite 27: Midi Implementation Chart
MIDI Implementation Chart F u c t i o n T r a n s m i t t e d R e c e i v e d R e m a r k M I D I C h a n n e l s 1 - 1 6 1 - 1 6 M o d e... -
Seite 28: Technische Daten
Linkes und Rechtes Pedal (Sustain, Soft) Stoppleiste CAM Type Bedienung via Hebel unter der Klaviatur Obige Spezifikationen können sich ohne vorherige Ankündigung ändern. PianoDisc Kontakt Info: PianoDisc – China Phone: +86 (755) 33301558 Fax: +86 (755) 33301559 wendy@pianodisc-china.sina.net PianoDisc Europe Schoenweissstr.
