INSTALACE

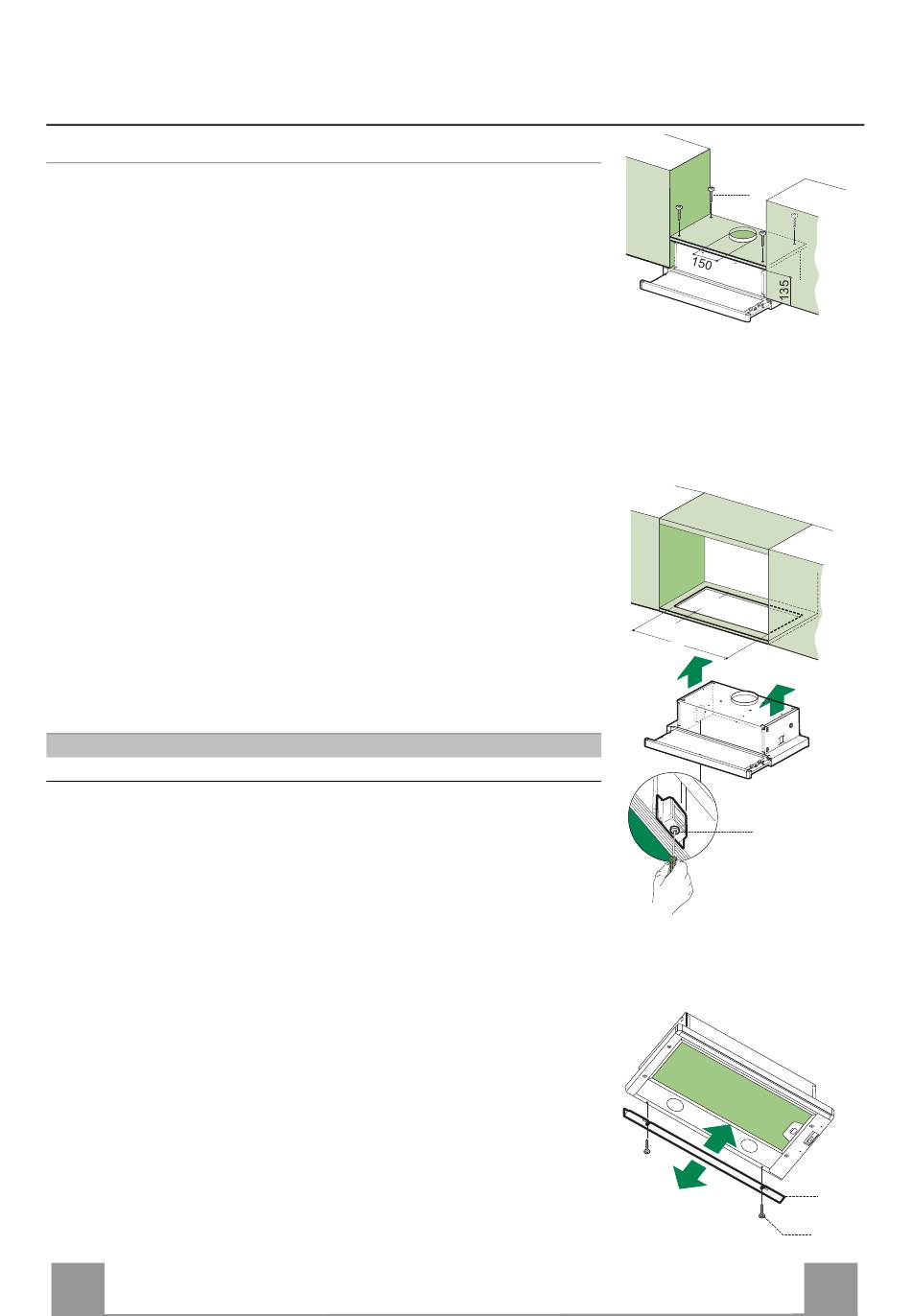

Vyvrtání podpůrné desky a montáž digestoře
• Podpůrná deska digestoře musí ustupovat o 135 mm vzhledem
k dolní ploše závěsných skříněk.
• Vyvrtejte ř 4,5 mm do podpůrné desky s pomocí vrtací šablo-
ny, která je součástí vybavení.
• Vyvrtejte otvor ř 150 mm do podpůrné desky s pomocí vrtací
šablony, která je součástí vybavení.
• Připevněte 4 šrouby 12a (4,2 x 44,4), které jsou součástí
vybavení.
MONTÁŽ S UPEVNĚNÍM NA ZÁPADKU
• Digestoř může být namontována přímo na dolní plochu závě
ných skříněk pomocí bočních držáků se západkou.
• Proveďte zářez na dolní plochu závěsné skříňky, podle instru-
kcí.
• Nasaďte digestoř až k zaháknutí bočních držáků se západkou.
• Proveďte konečné zajištění utažením šroubů Vf pod digestoří.
Typ digestoře 45
L1 360
• Prostor mezi okrajem digestoře a zadní stěnou je možné uzavřít
pomocí profilu 20, který je součástí vybavení, s použitím
příslušných šroubů 12b.
CZ
MONTÁŽ SE ŠROUBY
50 55 60
410 460 510
UZAVÍRACÍ PROFIL
70 80 90
610 710 810
12a
262
15
L1
Vf
20
12b
3 35
