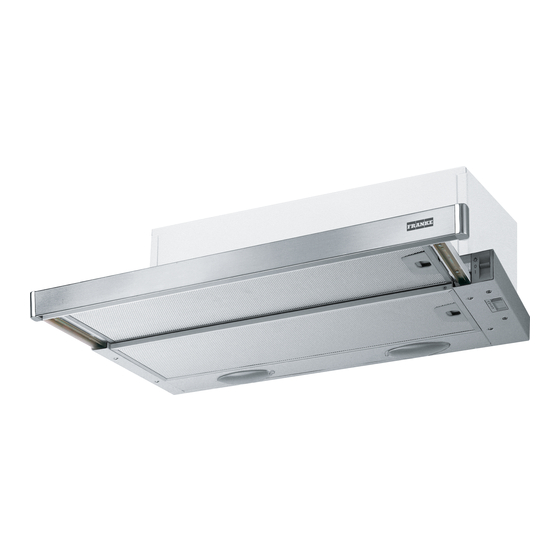

Franke FTC 512 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Instructions for use and installation
GB
Cooker Hood
Istruzioni per l'uso e l'installazione
IT
Cappa
Mode d'emploi et installation
FR
Hotte de Cuisine
Bedienungsanleitung und Einrichtung
DE
Dunstabzugshaube
Kullanım ve montaj talimatları
TR
Davlumbaz
Uživatelská Pøíruèka
CZ
Odsavač par
FTC 5512 WH - CH
FTC 5512 GR/XS - CH
FTC 512
FTC 612
FTC 912
FTC 612 WH – CH
FTC 612 GR/XS - CH
Inhaltsverzeichnis
Verwandte Anleitungen für Franke FTC 512
Inhaltszusammenfassung für Franke FTC 512
- Seite 1 Hotte de Cuisine Bedienungsanleitung und Einrichtung Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz Uživatelská Pøíruèka Odsavač par FTC 512 FTC 612 FTC 912 FTC 5512 WH - CH FTC 612 WH – CH FTC 5512 GR/XS - CH FTC 612 GR/XS - CH...
-
Seite 2: Inhaltsverzeichnis
INDEX RECOMMENDATIONS AND SUGGESTIONS ........................3 CHARACTERISTICS ................................4 INSTALLATION..................................5 USE ......................................7 MAINTENANCE ..................................8 INDICE CONSIGLI E SUGGERIMENTI.............................. 9 CARATTERISTICHE................................10 INSTALLAZIONE ................................. 11 USO...................................... 13 MANUTENZIONE ................................14 SOMMAIRE CONSEILS ET SUGGESTIONS............................15 CARACTERISTIQUES................................. 16 INSTALLATION..................................17 UTILISATION .................................. -
Seite 21: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Di e se Gebrauchsanl e i t ung gi l t für mehrere Geräte-Ausführungen. Es i s t mögl i c h, dass ei n zel n e Ausstattungsmerk- mal e beschri e ben si n d, di e ni c ht auf Ihr Gerät zutreffen. MONTAGE •... -
Seite 22: Charakteristiken
CHARAKTERISTIKEN Platzbedarf Min. Min. 500mm 650mm Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filter Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Abdeckprofil Pos. Montagekomponenten Schrauben 4,2 x 44,4 Schrauben 4,2 x 12,7 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung 2 22... -
Seite 23: Montage
MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN • Die Hauben-Trägerplatte muss 135 mm oberhalb der Ober- schrank-Unterfläche positioniert werden. • Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. • Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 150 mm in die Trägerplatte bohren. -
Seite 24: Anschluss In Umluftversion
Anschluss der Abluftversion Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden. • Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. -
Seite 25: Bedienung
BEDIENUNG Bedienfeld M - V Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Motor Schaltet den Gebläsemotor ein und aus. ein und aus. Geschw. bestimmt die Gebläsegech- Geschw. bestimmt die Gebläsegech- windigkeit und steuert fol- windigkeit und steuert fol- gende Geschwindigkeitsstu-... -
Seite 26: Wartung
WARTUNG Fettfilter REINIGUNG DER METALLFETTFILTER • Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden. • Den Wrasenleitschirm herausziehen. • Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. - Seite 40 Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it 436005705_ver4...
