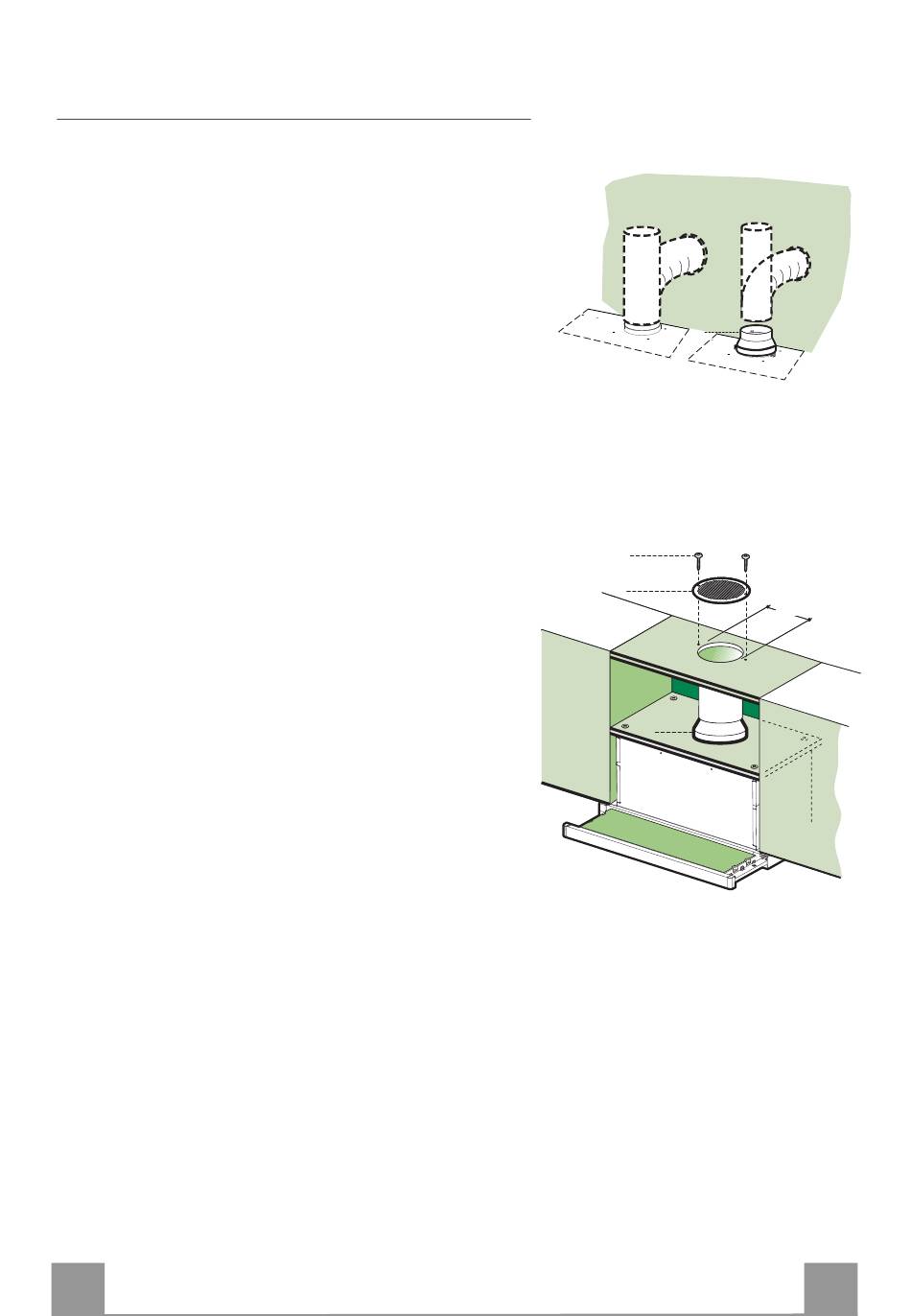

SORTIE AIR VERSION ASPIRANTE
En cas d'installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube rigide ou
flexible de ø 150 ou 120 mm, au choix de l'installateur.
• En cas de branchement avec un tube de ø120 mm,
insérer le flasque de réduction 9 sur la sortie du corps
de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
SORTIE AIR VERSION RECYCLAGE
• Percer un trou de ø 125 mm. sur l'éventuelle Tablette
qui se trouve au-dessus de la Hotte.
• Connecter la Flasque au trou de sortie sur la Tablette
qui se trouve au-dessus de la Hotte, au moyen d'un
tuyau rigide ou flexible de ø120 mm.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé
à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec
l'appareil.
• S'assurer de la présence des filtres anti-odeur au
charbon actif.
• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des
contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot
coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.
FR
Branchements

BRANCHEMENT ELECTRIQUE

ø 120
ø 150
9
12e
8 8
125 125
9
9
1 18
