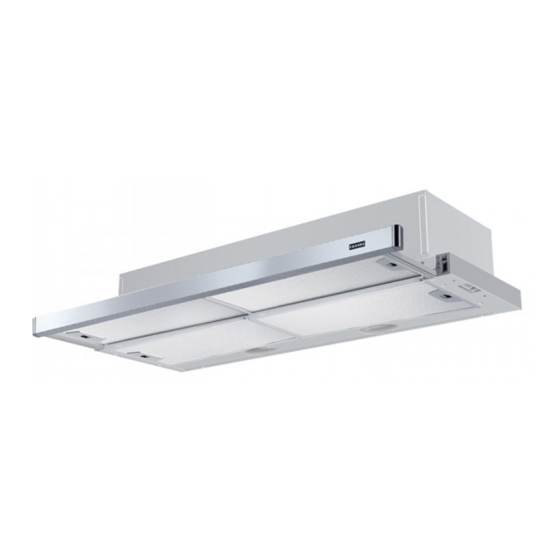

Franke FTC 912XSL Bedienungsanleitung Und Installation
  1. Anleitungen
  2. Marken
  3. Franke Anleitungen
  4. Dunstabzugshauben
  5. FTC 912XSL
  6. Bedienungsanleitung und installation

Franke FTC 912XSL Bedienungsanleitung Und Installation

Vorschau ausblenden Andere Handbücher für FTC 912XSL:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 31

Quicklinks

Diese Anleitung herunterladen
Instructions for use and installation
GB
Cooker Hood
Istruzioni per l'uso e l'installazione
IT
Cappa
Mode d'emploi et installation
FR
Hotte de Cuisine
Bedienungsanleitung und Installation
DE
Dunstabzugshaube
Kullanım ve montaj talimatları
TR
Davlumbaz
Uživatelská Pøíruèka
CZ
Odsavač par
Asennus-, käyttö- ja hoito-opas
FI
Liesituuletin
Інструкція з експлуатації і встановлення
UK
Витяжка
FTC 912XSL
FTC 612XSL
FTC 512XSL
FTC 932XSL
FTC 612WHL
FTC 612 XS LED1
FTC 912 XS LED1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Franke FTC 912XSL

Inhaltszusammenfassung für Franke FTC 912XSL

  • Seite 1 Bedienungsanleitung und Installation Dunstabzugshaube Kullanım ve montaj talimatları Davlumbaz Uživatelská Pøíruèka Odsavač par Asennus-, käyttö- ja hoito-opas Liesituuletin Інструкція з експлуатації і встановлення Витяжка FTC 912XSL FTC 612XSL FTC 512XSL FTC 932XSL FTC 612WHL FTC 612 XS LED1 FTC 912 XS LED1...

  • Seite 2: Inhaltsverzeichnis

    INDEX SAFETY INFORMATION ............................... 4 CHARACTERISTICS ................................7 INSTALLATION..................................8 USE ...................................... 10 MAINTENANCE ................................... 11 INDICE INFORMAZIONI SULLA SICUREZZA ..........................13 CARATTERISTICHE................................16 INSTALLAZIONE ................................. 17 USO...................................... 19 MANUTENZIONE ................................20 SOMMAIRE CONSIGNES DE SÉCURITÉ ............................... 22 CARACTERISTIQUES................................. 25 INSTALLATION..................................
  • Seite 3 SISÄLTÖ TURVALLISUUSTIETOJA ..............................58 MITAT JA OSAT .................................. 61 ASENNUS .................................... 62 KÄYTTÖ ....................................64 HUOLTO ....................................65 ІНДЕКС ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ..........................67 ХАРАКТЕРИСТИКИ................................70 ВСТАНОВЛЕННЯ ................................71 ВИКОРИСТАННЯ ................................73 ОБСЛУГОВУВАННЯ................................74...

  • Seite 4: Safety Information

    SAFETY INFORMATION For your safety and correct operation of the appliance, read this manual carefully before installation and use. Always keep these instructions with the appliance even if you move or sell it. Users must fully know the operation and safety features of the appliance. The wire connection has to be done by specialized technician.
  • Seite 5 • If the extractor is used in conjunction with non-electrical appliances (e.g. gas burning appliances), a sufficient degree of aeration must be guaranteed in the room in order to prevent the backflow of exhaust gas. When the cooker hood is used in conjunction with appliances supplied with energy other than electric, the negative pressure in the room must not exceed 0,04 mbar to prevent fumes being drawn back into the room by the cooker hood.
  • Seite 6 • The appliance is not to be used by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction. Accessible parts may become hot when used with cooking appliances. •...
  • Seite 7 CHARACTERISTICS Dimensions Min. Min. 500mm 650mm Components Ref. Q.ty Product Components Hood Body, complete with: Controls, Light, Blower, Filters Directional Air Outlet grille Reducer Flange ø 150-120 mm Closing element Ref. Q.ty Installation Components Screws 4,2 x 44,4 Screws 4,2 x 12,7 Screws 2,9 x 9,5 Q.ty Documentation Instruction Manual...
  • Seite 8 INSTALLATION Drilling the Support surface and Fitting the Hood SCREW FITTING • The hood support surface must be 135 mm above the bottom surface of the wall units. • Drill the support with a ø 4,5 mm drill bit, using the drilling template provided.

  • Seite 9: Electrical Connection

    Connections DUCTED VERSION AIR EXHAUST SYSTEM When installing the ducted version, connect the hood to the chimney using either a flexible or rigid pipe ø 150 or 120 mm, the choice of which is left to the installer. • To install a ø 120 mm air exhaust connection, insert the reducer flange 9 on the hood body outlet.
  • Seite 10 Control panel M - V Light Switches the lighting system Light Switches the lighting system on and off. on and off. Motor Switches the extractor motor Motor Switches the extractor motor on and off. on and off. Speed Sets the operating speed of Speed Sets the operating speed of the extractor:...
  • Seite 11 MAINTENANCE Grease filters CLEANING METAL CASSETTE GREASE FILTERS • The filters must be cleaned every 2 months, or more frequently in case of particularly heavy use of the hood. Filters can be washed in a dishwasher. • Pull out the sliding suction panel. •...

  • Seite 12: Light Replacement

    Lighting LIGHT REPLACEMENT • Remove the metal grease filters. • Unscrew the bulbs and replace them with new ones having the same characteristics. • Replace the metal grease filters. Lamp Power (W) Socket Voltage (V) Dimension (mm) ILCOS Code 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 DRPAR-5/840-220/240-GU10-35/36...

  • Seite 13: Informazioni Sulla Sicurezza

    INFORMAZIONI SULLA SICUREZZA Per la propria sicurezza e per il corretto funzionamento dell’apparecchio, si prega di leggere attentamente questo manuale prima dell’installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all’apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell’apparecchio.
  • Seite 14 • Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è...
  • Seite 15 • L’apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite. Le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura. •...

  • Seite 16: Caratteristiche

    CARATTERISTICHE Ingombro Min. Min. 500mm 650mm Componenti Rif. Q.tà Componenti di Prodotto Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri Griglia direzionata Uscita Aria Flangia di riduzione D.150-120 Profilo chiusura Rif. Q.tà Componenti di Installazione Viti 4,2 x 44,4 Viti 4,2 x 12,7 Viti 2,9 x 9,5 Q.tà...
  • Seite 17 INSTALLAZIONE Foratura Piano di supporto e Montaggio Cappa MONTAGGIO CON VITI • Il Piano di supporto della Cappa deve essere rientrante di 135 mm dal Piano inferiore dei Pensili. • Forare ø 4,5 mm il supporto utilizzando la Dima di foratura in dotazione.

  • Seite 18: Connessione Elettrica

    Connessioni USCITA ARIA VERSIONE ASPIRANTE Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è la- sciata all'installatore. • Per collegamento con tubo ø120 mm, inserire la Flangia di riduzione 9 sull’Uscita del Corpo Cappa.
  • Seite 19 Quadro comandi M - V Luci Accende e spegne l’Impianto Luci Accende e spegne l’Impianto di Illuminazione. di Illuminazione. Motore Accende e spegne il motore Motore Accende e spegne il motore Aspirazione. Aspirazione. Velocità Determina la velocità di Velocità Determina la velocità di esercizio: esercizio: 1.
  • Seite 20 MANUTENZIONE Filtri antigrasso PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI • Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso. • Estrarre il carrello aspirante. • Togliere i Filtri uno alla volta, agendo sugli appositi agganci. •...

  • Seite 21: Sostituzione Lampade

    Illuminazione SOSTITUZIONE LAMPADE • Togliere i Filtri antigrasso metallici. • Svitare le Lampade e sostituirle con nuove di uguali caratteristiche. • Rimontare i Filtri antigrasso metallici. Lampada Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS DRBB/F-4-220-240-E14-35/100 220 – 240 107 x 37 DRPAR-5/840-220/240-GU10-35/36 GU10...

  • Seite 22: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ Pour votre sécurité et pour garantir le fonctionnement correct de l’appareil, veuillez lire attentivement ce manuel avant d’installer et de mettre en fonction l’appareil. Toujours conserver ces instructions avec l’appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité...
  • Seite 23 • Si vous utilisez l’aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d’éviter que les fumées soient réaspirées dans la pièce où...
  • Seite 24 • Cet appareil n’est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites. Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.

  • Seite 25: Caracteristiques

    CARACTERISTIQUES Encombrement Min. Min. 650mm 500mm Composants Réf. Q.té Composants de Produit Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres Grille orientée Sortie de l ’Air Flasque de Réduction ø 150-120 mm Profil fermeture Réf. Q.té Composants pour l ’installation Vis 4,2 x 44,4 Vis 4,2 x 12,7 Vis 2,9 x 9,5...

  • Seite 26: Installation

    INSTALLATION Perçage du Plan de support et Montage de la Hotte MONTAGE AU MOYEN DE VIS • Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales. •...

  • Seite 27: Branchement Electrique

    Branchements SORTIE AIR VERSION ASPIRANTE Pour l’installation en version aspirante, relier la hotte au tube de sortie au moyen d’un tube rigide ou flexible de ø 150 ou 120 mm dont le choix est laissé à l’installateur. • Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.

  • Seite 28: Utilisation

    UTILISATION Tableau de commande M - V Lumières Allume et éteint l’éclairage. Lumières Allume et éteint l’éclairage. Moteur Allume et éteint le moteur Moteur Allume et éteint le moteur aspiration. aspiration. Vitesses Détermine les vitesses Vitesses Détermine les vitesses d’exploitation ainsi d’exploitation ainsi subdivisées: subdivisées:...

  • Seite 29: Entretien

    ENTRETIEN Filtres anti-graisse NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPOR- TEURS • Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d’emploi environ, ou bien plus souvent, en cas d’emploi particulièrement intense. • Sortir le tiroir aspirant. •...
  • Seite 30 Eclairage REMPLACEMENT LAMPES • Retirer les filtres anti-graisse métalliques. • Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques. • Remonter les filtres anti-graisse métalliques. Ampoule Absorption (W) Culot Voltage (V) Dimensions (mm) Code ILCOS 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 DRPAR-5/840-220/240-GU10-35/36...

  • Seite 31: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen.
  • Seite 32 • Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
  • Seite 33 • Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...

  • Seite 34: Charakteristiken

    CHARAKTERISTIKEN Platzbedarf Min. Min. 650mm 500mm Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filter Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Abdeckprofil Pos. Montagekomponenten Schrauben 4,2 x 44,4 Schrauben 4,2 x 12,7 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung...

  • Seite 35: Montage

    MONTAGE Bohren der Trägerplatte und Montage der Dunstabzugshaube MONTAGE MIT SCHRAUBEN • Die Hauben-Trägerplatte muss 135 mm oberhalb der Ober- schrank-Unterfläche positioniert werden. • Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. • Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 150 mm in die Trägerplatte bohren.

  • Seite 36: Anschluss In Umluftversion

    Anschluss der Abluftversion Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden. • Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen. • Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.

  • Seite 37: Bedienung

    BEDIENUNG Bedienfeld M - V Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Motor Schaltet den Gebläsemotor ein und aus. ein und aus. Geschw. bestimmt die Geschw. bestimmt die Gebläsegechwindigkeit und Gebläsegechwindigkeit und steuert folgende steuert folgende...

  • Seite 38: Wartung

    WARTUNG Fettfilter REINIGUNG DER METALLFETTFILTER • Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden. • Den Wrasenleitschirm herausziehen. • Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.

  • Seite 39: Auswechseln Der Lampen

    Beleuchtung AUSWECHSELN DER LAMPEN • Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren. Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 DRPAR-5/840-220/240-GU10-35/36 GU10 52 x 50 DRPAR-5/830-220/240-GU10-35/36...

  • Seite 40: Güvenli̇k Hakkinda Bi̇lgi̇ler

    GÜVENLİK HAKKINDA BİLGİLER Kendi güvenliğiniz açısından ve cihazın düzgün çalışması için, kurulum ve devreye alma işlemlerini gerçekleştirmeden önce, lütfen bu kılavuzu dikkatlice okuyunuz. Satış ya da üçüncü şahıslara devir durumunda dahi, işbu talimatları cihaz ile birlikte bulundurun. Kullanıcıların, cihazın tüm işletim ve güvenlik özelliklerini bilmeleri önemlidir.
  • Seite 41 • Eğer davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılıyorsa, tahliye gazının geriye doğru akışının önlenebilmesi için, yeter seviyede bir yerel havalandırma sağlanmış olmalıdır. Davlumbazın, elektrik akımı tarafından beslenmeyen cihazlarla kombine bir halde kullanıldığı zaman, ilgili mahaldeki negatif basınç, dumanın davlumbaz tarafından geriye emilmesini önlemek için, 0,04 mbar'ı...
  • Seite 42 • Bu ev aleti, psikolojik, fiziksel, duyusal sorunları olan veya tecrübe ve bilgi eksikliği olan kişilerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafından gözlemlenmedikçe ve talimat verilmedikçe kullanılmamalıdır. Erişebilen parçalar, pişirme ekipmanlarının kullanılması esnasında çok sıcak bir hal alabilirler. • Belirtilen zaman periyodundan sonra, filtreleri temizleyin ve/veya ikame edin (yangın tehlikesi).

  • Seite 43: Özellikler

    ÖZELLIKLER Boyutlar Min. Min. 500mm 650mm Parçalar Ref. Adedi Ürünün Davlumbaz gövdesi ile: Kontrol düğmeleri. Lamba, Üfleyici, Filtreler Yönlendirmeli Hava Çıkış Izgarası Redüksiyon Flanşı, ø 150-120 mm Kapatma elemanı Ref. Adedi Montaj Parçaları Vidalar 4,2 x 44,4 Vidalar 4,2 x 12,7 Vidalar 2,9 x 9,5 Adedi malzeme Kullanim Kilavuzu...

  • Seite 44: Montaj

    MONTAJ Destek yüzeyinin delinmesi ve davlumbaz montajı VİDALAR İLE MONTAJ • Davlumbazın destek yüzeyi, desteklerin alt yüzünden 135 mm içeride olması gerekmektedir. • Verilen kalıbı kullanmak sureti ile destekte ø 4,5 mm çapında bir delik açın. • Verilen kalıbı kullanmak sureti ile destek yüzeyinde ø 150 mm çapında bir delik açın.

  • Seite 45: Elektri̇k Bağlantisi

    Bağlantılar ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır. • ø120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz. •...

  • Seite 46: Kullanim

    KULLANIM Kumanda tablosu M - V Işıklar Aydınlatma tesisatını açıp Işıklar Aydınlatma tesisatını açıp kapatır. kapatır. Motor Hava çekme motorunu açıp Motor Hava çekme motorunu açıp kapatır. kapatır. Hız Çalışma hızını belirler: Hız Çalışma hızını belirler: 1. Az miktarda pişirme 1.

  • Seite 47: Bakim

    BAKIM Yağ filtreleri MONTELİ METAL YAĞ FİLTRELERİNİN TEMİZLİĞİ • Bulaşık makinesinde yıkanabilirler, 2 ayda bir veya özellikle yoğun kullanım söz konusu ise daha sık yıkanmalıdırlar. • Emme arabasını çıkartın. • Kancalarına bastırmak sureti ile filtreleri teker teker çıkartın. • Filtreleri katlamadan yıkayın ve monte etmeden önce kurutun. (Zamanla filtre yüzeyinde meydana gelebilecek renk değişikli- ği filtrenin etkinliğinde kesinlikle bir azalmaya neden olmaz.) •...
  • Seite 48 Aydınlatma AMPULLERİN DEĞİŞTİRİLMESİ • Metalik yağ tutucu filtreleri çıkarınız. • Ampulleri gevşetip çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz. • Metalik yağ tutucu filtreleri tekrar takınız. Ampul Ampul Gücü (W) Duy/Soket Ampul Voltajı (V) Boyut (mm) ILCOS Kodu 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 DRPAR-5/840-220/240-GU10-35/36 GU10...

  • Seite 49: Informace O Bezpečnosti

    INFORMACE O BEZPEČNOSTI Pro vlastní bezpečnost a za účelem řádného fungování přístroje prosíme, abyste si před jeho instalací a zprovozněním pozorně přečetli tuto příručku. Tuto příručku je třeba uchovávat stále spolu s přístrojem, a to i v případě, že přístroj bude poskytnut nebo prodán třetím osobám. Je důležité, aby se uživatelé...
  • Seite 50 • Pokud je digestoř používána v kombinaci s neelektrickými přístroji (např. plynovými), musí být v místnosti zaručeno dostatečné větrání, aby nemohlo dojít k návratu plynových zplodin. Jestliže je kuchyňská digestoř používána v kombinaci s přístroji, které nejsou napájeny elektrickým proudem, záporný...
  • Seite 51 • Přístroj nesmí být používán osobami (včetně dětí) se sníženými psycho- fyzicko-smyslovými schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, s výjimkou případů, kdy jsou pod dostatečným dohledem a byly dostatečně poučeny. Některé přístupné části mohou při používání varných přístrojů dosahovat vysokých teplot.

  • Seite 52: Hlavní Parametry

    HLAVNÍ PARAMETRY Prostorový rozměr Min. Min. 650mm 500mm Díly Č. Poč. Díly spotřebiče Těleso digestoře s: ovládáním, osvětlením, jednotkou ventilátoru, filtry Směrovatelná mřížka s výstupem vzduchu Redukční příruba ø 150-120 mm Uzavírací profil Č. Poč. Díly k instalaci Šrouby 4,2 x 44,4 Šrouby 4,2 x 12,7 Šrouby 2,9 x 9,5 Poč.

  • Seite 53: Instalace

    INSTALACE Vyvrtání podpůrné desky a montáž digestoře MONTÁŽ SE ŠROUBY • Podpůrná deska digestoře musí ustupovat o 135 mm vzhledem k dolní ploše závěsných skříněk. • Vyvrtejte ř 4,5 mm do podpůrné desky s pomocí vrtací šablo- ny, která je součástí vybavení. •...

  • Seite 54: Elektrické Připojení

    Přípojky VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ Při instalaci v nasávacím provedení připojte digestoř k výstupnímu potrubí prostřednictvím pevné nebo ohebné trubky ø 150 nebo 120 mm, kterou zvolí insta- lační technik. • K instalaci trubky ø 120 mm je nutné použít redukční ø...

  • Seite 55: Použití

    POUŽITÍ Ovládací panel M - V Osvětlení Zapíná a vypíná osvětlení. Osvětlení Zapíná a vypíná osvětlení. Motor Zapíná a vypíná motor Motor Zapíná a vypíná motor nasávání. nasávání. Rychlost Určuje provozní rychlost: Rychlost Určuje provozní rychlost: 1. Minimální rychlost, 1. Minimální rychlost, vhodná...

  • Seite 56: Údržba

    ÚDRŽBA Tukové filtry Čištění kovových samonosných filtrů • Lze je mýt i v myčce; je nutné je mýt asi každé 2 měsíce pou- žívání, při obzvlášť intenzivním používání i častěji. • Vysuňte nasávací spodek. • Vytáhněte filtry jeden po druhém uvolněním příslušných háč- ků.

  • Seite 57: Výměna Žárovek

    Osvětlení VÝMĚNA ŽÁROVEK • Vyjměte kovové tukové filtry. • Vyšroubujte žárovky a vyměňte je za nové se stej- nými vlastnostmi. • Kovové tukové filtry vraťte zpět . Žárovka Příkon (W) Patice Napětí (V) Rozměry (mm) Kód ILCOS DRBB/F-4-220-240-E14-35/100 220 – 240 107 x 37 DRPAR-5/840-220/240-GU10-35/36 GU10...

  • Seite 58: Turvallisuustietoja

    TURVALLISUUSTIETOJA Lue tämä käyttöopas huolellisesti ennen laitteen asentamista ja käyttöä oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä nämä ohjeet aina laitteen lähettyvillä, niiden täytyy seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat laitteen toiminta- ja turvallisuusominaisuudet. Johtojen liitännän saa tehdä...
  • Seite 59 • Jos liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystyttävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölaitteiden kanssa, huoneen negatiivinen paine ei saa ylittää 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen. •...
  • Seite 60 • Tätä laitetta eivät saa käyttää henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittävää kokemusta ja tietoa, ellei heitä valvota tai ole valmennettu. Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden käytön aikana.

  • Seite 61: Mitat Ja Osat

    MITAT JA OSAT Mitat Min. Min. 650mm 500mm Osat Viite Lkm Tuotteen osat Liesituulettimen runko, johon kuuluu: Kytkimet, valo, tuuletusyksikkö, suodattimet Ilman ulostuloritilä Supistusputki 150- 120 mm Sulkuprofiili Viite Lkm Asennuksen osat Ruuvit 4,2 x 44,4 Ruuvit 4,2 x 12,7 Ruuvit 2,9 x 9,5 Lkm Asiakirjat Käyttöohjeet...

  • Seite 62: Asennus

    ASENNUS Tukitasoa ja liesituuletinta varten tehtävät poraukset ASENTAMINEN RUUVIEN AVULLA • Liesituulettimen tukitason on oltava keittiökalusteiden alapoh- jaan nähden 135 mm sisempänä. • Poraa tukeen ø 4,5 mm:n reikä liesituulettimen mukana toimi- tetun porausmallin avulla. • Poraa tukitasoon ø 150 mm:n reikä mukana toimitetun po- rausmallin avulla.
  • Seite 63 Ilmanpoistoputket HORMILIITÄNTÄINEN MALLI Tämä malli asennetaan liittämällä koneisto hormiin oman valintasi mukaan joko taipuisalla tai jäykällä ø 150 tai 120 mm putkella. • Asentaaksesi ø 120 mm ilmanvaihtoputken asenna supistusputki 9 koneiston poistoilma-aukon päälle. • Asenna ilmanpoistoputki riittävällä määrällä putken- ø...

  • Seite 64: Käyttö

    KÄYTTÖ Käyttöpaneeli M - V Valot Sytyttää ja sammuttaa Valot Sytyttää ja sammuttaa valaistuksen. valaistuksen. Moottori Käynnistää ja pysäyttää Moottori Käynnistää ja pysäyttää imumoottorin. imumoottorin. Nopeus Määrää käyttönopeuden. Nopeus Määrää käyttönopeuden. 1. Miniminopeus sopii 1. Miniminopeus sopii käytettäväksi hyvin käytettäväksi hyvin hiljaista toimintaa varten, hiljaista toimintaa varten, kun savua ei ole paljon.

  • Seite 65: Huolto

    HUOLTO Rasvasuodattimet METALLISTEN ITSEKANNATTAVIEN RASVASUODATTIMIEN PUHDISTUS • Voidaan pestä astianpesukoneessa. Pestävä aina viimeistään kahden kuukauden käytön jälkeen tai useammin, jos niitä käy- tetään paljon. • Vedä imuvaunu ulos. • Irrota suodattimet yksi kerrallaan vapauttamalla niiden pidik- keet. • Pese suodattimet, mutta varo, ettet taita niitä. Anna niiden kui- vua ennen kuin laitat ne takaisin paikoilleen.
  • Seite 66 Valaistus LAMPPUJEN VAIHTAMINEN • Irrota metalliset rasvasuodattimet. • Ruuvaa lamput irti ja vaihda ne uusiin samanlaisiin lamppuihin. • Laita metalliset rasvasuodattimet paikoilleen. Lamppu Ottoteho (W) Kanta Jännite (V) Koko (mm) ILCOS-koodi 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 DRPAR-5/840-220/240-GU10-35/36 GU10 52 x 50 DRPAR-5/830-220/240-GU10-35/36...

  • Seite 67: Інформація З Техніки Безпеки

    ІНФОРМАЦІЯ З ТЕХНІКИ БЕЗПЕКИ Уважно прочитайте це керівництво перед встановленням і експлуатацією приладу задля забезпечення власної безпеки та правильної роботи обладнання. Завжди тримайте ці інструкції разом із приладом, навіть у випадку його переміщення чи продажу. Користувачі мають уважно ознайомитись із порядком експлуатації...
  • Seite 68 • Якщо витяжка використовується разом із неелектричними пристроями (наприклад, пристроями для спалювання газів), у приміщенні необхідно забезпечити належну вентиляцію, щоб уникнути зворотної тяги відпрацьованих газів. Якщо кухонна витяжка використовується в поєднанні з пристроями, які працюють від неелектричних джерел енергії, від’ємний тиск у приміщенні не повинен перевищувати 0,04 мбар, щоб...
  • Seite 69 • Цей пристрій не призначено для використання особами (у тому числі дітьми) з обмеженими фізичними, сенсорними або психічними можливостями, а також особами з відсутністю досвіду чи знань, крім випадків, коли за ними наглядають або їх було попередньо проінструктовано щодо використання пристрою. Досяжні...

  • Seite 70: Характеристики

    ХАРАКТЕРИСТИКИ Габарити Min. Min. 650mm 500mm Компоненти № Кількість Компоненти виробу Корпус витяжки, обладнаний елементами керування, світильником, вентилятором, фільтрами Вихідні ґрати для спрямованого розподілу повітря Редукційний фланець діаметром 150—120 мм Планка № Кількість Монтажні компоненти Гвинти 4,2 x 44,4 Гвинти 4,2 x 12,7 Гвинти...

  • Seite 71: Встановлення

    ВСТАНОВЛЕННЯ Свердління опорної поверхні та встановлення витяжки КРІПЛЕННЯ ГВИНТАМИ • Опорна поверхня витяжки має бути на 135 мм вище нижньої поверхні блоків стіни. • Просвердліть в опорі отвір діаметром 4,5 мм, використовуючи шаблон для свердління з комплекту. • Виріжте отвір діаметром 150 мм на опорній поверхні, використовуючи...

  • Seite 72: Електричні З'єднання

    З’єднання ВИТЯЖНА СИСТЕМА КАНАЛЬНОЇ МОДЕЛІ Під час установлення відвідної витяжки приєднайте її до витяжної труби, використовуючи гнучку або жорстку трубку діаметром 150 або 120 мм на вибір монтажника. • Для встановлення з’єднання витяжної системи діаметром 120 мм уставте редукційний фланець 9 ø...

  • Seite 73: Використання

    ВИКОРИСТАННЯ Панель керування M - V Світло Умикання та вимикання Світло Умикання та вимикання системи освітлення. системи освітлення. Двигун Умикання та вимикання Двигун Умикання та вимикання двигуна витяжки. двигуна витяжки. Швидкість Установлення робочої Швидкість Установлення робочої швидкості витяжки: швидкості витяжки: 1.

  • Seite 74: Обслуговування

    ОБСЛУГОВУВАННЯ Фільтри-жировловлювачі ОЧИЩЕННЯ МЕТАЛЕВИХ КАСЕТНИХ ФІЛЬТРІВ- ЖИРОВЛОВЛЮВАЧІВ • Фільтри необхідно чистити через кожні 2 місяці або частіше в разі особливо інтенсивного користування витяжкою. Фільтри можна мити в посудомийній машині. • Витягніть висувну витяжну панель. • Витягніть фільтри по одному після від’єднання...

  • Seite 75: Заміна Ламп

    Освітлення ЗАМІНА ЛАМП • Витягніть металеві фільтри-жировловлювачі. • Викрутіть лампи й замініть їх новими з тими ж характеристиками. • Установіть на місце металеві фільтри- жировловлювачі. Лампа Потужність (Вт) Розетка Напруга (В) Розмір (MM) Код ILCOS 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 DRPAR-5/840-220/240-GU10-35/36 GU10 52 x 50...
