AXIS M31 Network Camera Series Installationsanleitung

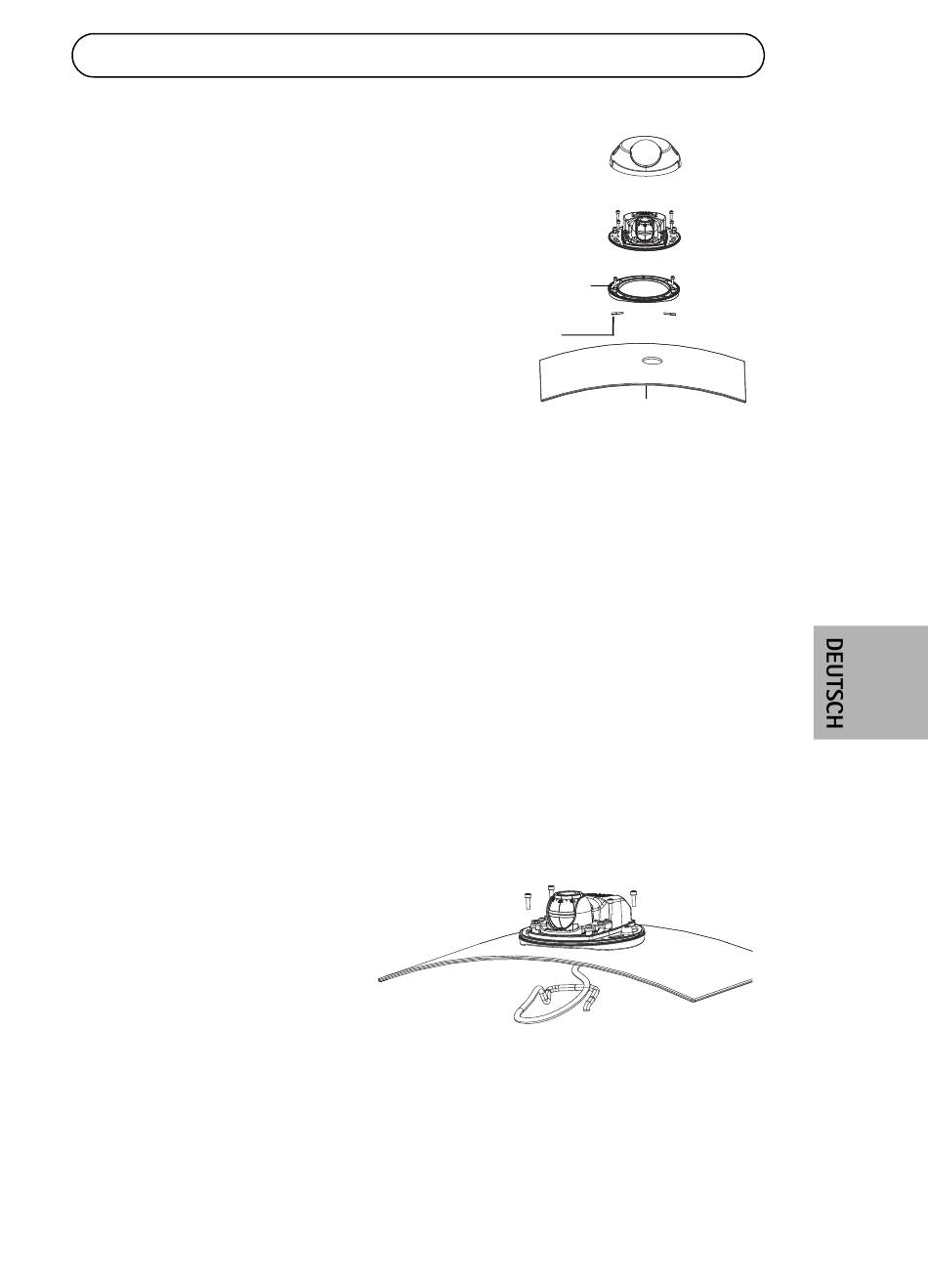

Montage auf einer gewölbten
Oberfläche mit Adapter
1. Platzieren Sie den Adapter auf der
gewölbten Montageoberfläche, richten
Sie die beiden Wölbungen aufeinander
aus und markieren Sie die beiden
Schraublöcher, sofern das Bohren von
Löchern erforderlich ist.
2. Entfernen Sie das Schutzpapier
von den Klebestreifen am Adapter,
indem Sie an den Enden ziehen.
3. Platzieren Sie den Adapter in der
gewünschten Position und drücken Sie
ihn auf die Klebestreifen.
Hinweis:
Falls die Klebestreifen nicht am Oberflächenmaterial haften,
können Sie den Adapter mit zwei Schrauben an der Oberfläche befesti-
gen.
4. Platzieren Sie die Bohrschablone auf dem Adapter und drehen Sie
das Kameraobjektiv in die Richtung, in die die Kamera zeigen soll.
5. Richten Sie die Schablone so aus, dass die Schraublöcher mit den
Schraublöchern im Adapter fluchten.
6. Markieren Sie das Kabelloch. Markieren Sie außerdem die vier
Schraublöcher, sofern das Bohren von Löchern erforderlich ist.
7. Bohren Sie das Kabelloch sowie ggf. vier Löcher für die Schrauben.
8. Führen Sie das
Netzwerkkabel der Kamera
durch das Loch.
9. Platzieren Sie die Kamera
mit der richtigen Ausrichtung
auf dem Adapter und
befestigen Sie sie mit vier
Schrauben.
adaptor
adhesive tab
curved surface
