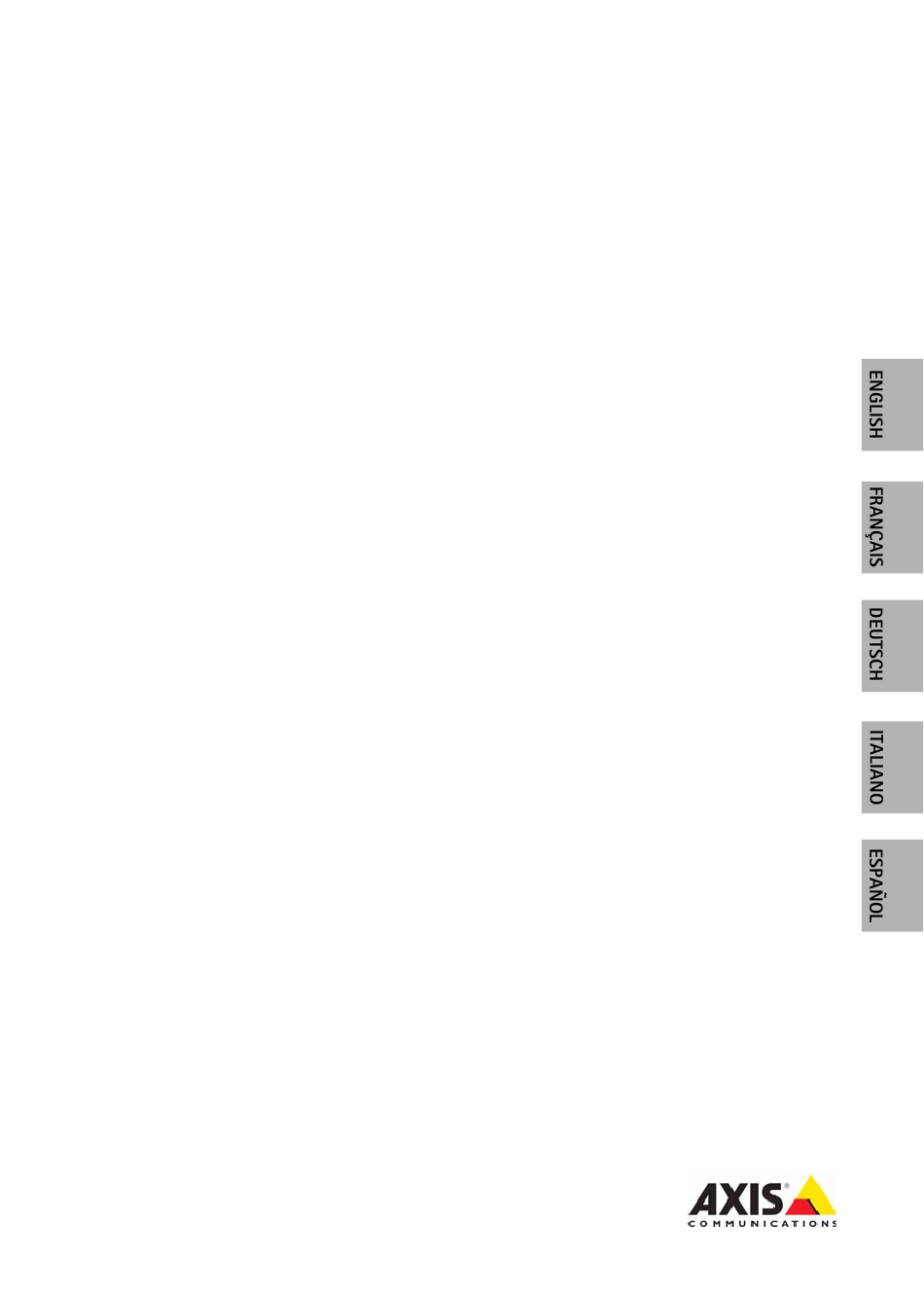

- Seite 1 INSTALLATION GUIDE AXIS M31 Network Camera Series AXIS M3113-R Network Camera AXIS M3113-R M12 Network Camera AXIS M3114-R Network Camera AXIS M3114-R M12 Network Camera...
-
Seite 27: Installationsschritte
AXIS M3114-R M12 Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter www.axis.com/techsup zur Verfügung steht. Installationsschritte 1. Prüfen Sie, ob alle in der nachfolgenden Liste aufgeführten Komponenten vorhanden sind. -
Seite 28: Hardwareübersicht
Seite 28 AXIS M31 Network Camera Series Installationsanleitung Hardwareübersicht 180°- Markierung (Bildoberseite) LED- Anzeigen Objektivhalter Steuertaste Optikanschluss Optikhalter Bringen Sie die Schrauben hier an, um die Kamera an der Montageoberfläche zu befestigen Ethernet-Kabel Objektivwerkzeug Schwarze Gummiseite (für das Einstellen der Bildschärfe) Transparente Seite (für die Bildanpassung) -
Seite 29: Led-Anzeigen
(AXIS M3113-R/AXIS M3114-R) Netzwerkanschluss - RJ-45-Ethernet-Buchse für 10BaseT/ 100BaseTX. Unterstützt Power over Ethernet. Die Verwendung von abgeschirmten Kabeln wird empfohlen. (AXIS M3113-R M12/AXIS M3114-R M12) Netzwerkanschluss - Robuste, D-codierte M12- Buchse. Unterstützt Power over Ethernet. Die Verwendung von abgeschirmten Kabeln wird empfohlen. -
Seite 30: Installieren Der Hardware
Seite 30 AXIS M31 Network Camera Series Installationsanleitung Installieren der Hardware 1. Entfernen Sie die obere Abdeckung von der Kameraeinheit, indem Sie zunächst die beiden Schrauben lösen. Führen Sie anschließend einen Schraubendreher in den Spalt in der untere Abdeckung ein und heben Sie die obere Abdeckung an. - Seite 31 AXIS M31 Network Camera Series Installationsanleitung Seite 31 4. Platzieren Sie die Bohrschablone auf dem Adapter und drehen Sie das Kameraobjektiv in die Richtung, in die die Kamera zeigen soll. 5. Richten Sie die Schablone so aus, dass die Schraublöcher mit den Schraublöchern im Adapter fluchten.
-
Seite 32: Anpassen Der Objektivausrichtung
Seite 32 AXIS M31 Network Camera Series Installationsanleitung Anpassen der Objektivausrichtung Bringen Sie das Objektivwerkzeug am Objektivhalter an und passen Sie die Position des Objektivs an, indem Sie den Griff des Objektivwerkzeugs in die gewünschte Richtung bewegen (Siehe Abbildung auf Seite 4). Der Griff des Objektivwerkzeugs kann in 5-Grad-Schritten vertikal in einem Winkel von 0 bis 90 Grad sowie auf beiden Seiten um 30 Grad nach links und rechts bewegt werden. -
Seite 33: Zuweisen Einer Ip-Adresse
Seite 33 Zuweisen einer IP-Adresse Die AXIS M31 Network Camera Series ist auf die Nutzung in einem Ethernet-Netzwerk ausgelegt und benötigt eine IP-Adresse für den Zugriff. In den meisten Netzwerken ist heutzutage ein DHCP- Server eingebunden, der angeschlossenen Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die AXIS M31 Network Camera Series... -
Seite 34: Axis Ip Utility - Einzelne Kamera/Kleine Installation
Beachten Sie, dass die Netzwerk-Kamera in dem Netzwerksegment (physisches Subnetz) installiert werden muss, in dem sich auch der Computer befindet, auf dem AXIS IP Utility ausgeführt wird. Automatische Erkennung 1. Stellen Sie sicher, dass die Netzwerk-Kamera an das Netzwerk und an die Stromversorgung angeschlossen ist. - Seite 35 Zuweisen einer IP-Adresse für ein einzelnes Gerät 1. Wählen Sie im AXIS Camera Management eine der Kameras der AXIS M31 Network Camera Series aus und klicken Sie auf die Schaltfläche Assign IP (IP-Adresse zuweisen) 2. Wählen Sie die Option Assign the following IP address (Folgende IP-Adresse zuweisen) und geben Sie die IP-Adresse, die Subnetzmaske und den Standardrouter für das Gerät ein.
-
Seite 36: Festlegen Des Kennworts
Seite 36 AXIS M31 Network Camera Series Installationsanleitung Festlegen des Kennworts Um Zugriff auf das Produkt zu erhalten, muss das Kennwort für den standardmäßigen Administrator-Benutzer “root“ festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk- Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. - Seite 37 Netzwerk-Kamera auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 40. Klicken Sie auf “Yes“ (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme im Microsoft Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
-
Seite 38: Einstellen Der Bildschärfe
Seite 38 AXIS M31 Network Camera Series Installationsanleitung Einstellen der Bildschärfe Objektivwerkzeug Befestigen der schwarzen Gummiseite zum Einstellen Ziehen Sie das Objektivwerkzeug aus dem Objektivwerkzeughalter, drehen Sie es um und befestigenSie die schwarze Gummiseite am Objektivhalter. Stellen Sie die Bildschärfe ein. - Seite 39 Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell und AXIS einfach installieren können. Eine Internetverbindung ohne HTTP- Dynamic DNS Proxyserver ist Voraussetzung. Weitere Informationen hierzu finden Service Sie auf www.axiscam.net.
-
Seite 40: Wiederherstellen Der Werkseitigen Standardeinstellungen
Weitere Informationen dazu finden Sie in der Online-Hilfe und im Benutzerhandbuch. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter http://www.axis.com erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte. Tipp:Unter www.axis.com/techsup finden Sie Firmware-Aktualisierungen für Ihre Netzwerk- Kamera.
