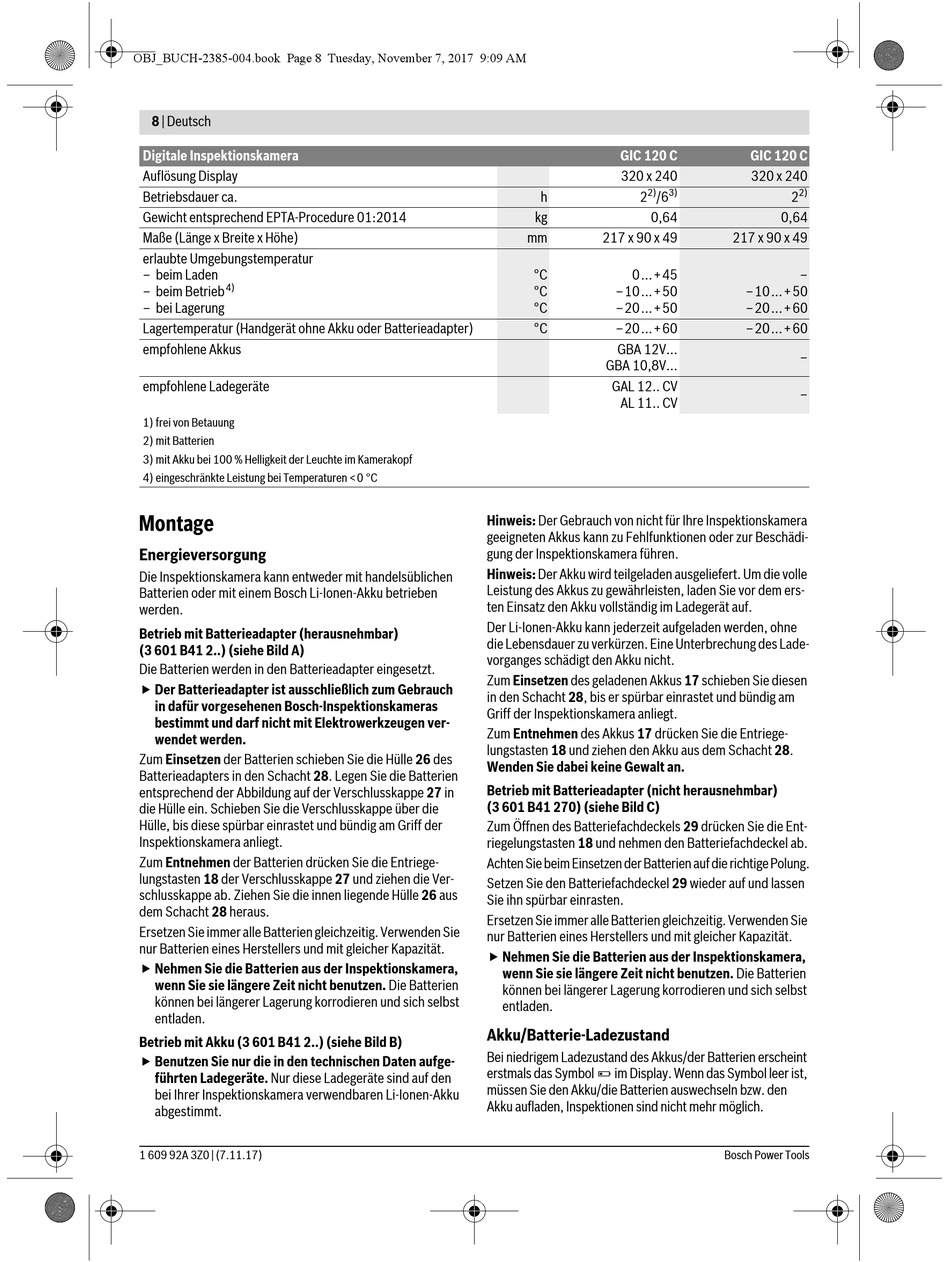

8 | Deutsch
Digitale Inspektionskamera
Auflösung Display
Betriebsdauer ca.
Gewicht entsprechend EPTA-Procedure 01:2014
Maße (Länge x Breite x Höhe)
erlaubte Umgebungstemperatur
– beim Laden
4)
– beim Betrieb
– bei Lagerung
Lagertemperatur (Handgerät ohne Akku oder Batterieadapter)
empfohlene Akkus
empfohlene Ladegeräte
1) frei von Betauung
2) mit Batterien
3) mit Akku bei 100 % Helligkeit der Leuchte im Kamerakopf
4) eingeschränkte Leistung bei Temperaturen <0 °C
Montage

Energieversorgung

Die Inspektionskamera kann entweder mit handelsüblichen
Batterien oder mit einem Bosch Li-Ionen-Akku betrieben
werden.
Betrieb mit Batterieadapter (herausnehmbar)
(3 601 B41 2..) (siehe Bild A)
Die Batterien werden in den Batterieadapter eingesetzt.
 Der Batterieadapter ist ausschließlich zum Gebrauch
in dafür vorgesehenen Bosch-Inspektionskameras
bestimmt und darf nicht mit Elektrowerkzeugen ver-
wendet werden.
Zum Einsetzen der Batterien schieben Sie die Hülle 26 des
Batterieadapters in den Schacht 28. Legen Sie die Batterien
entsprechend der Abbildung auf der Verschlusskappe 27 in
die Hülle ein. Schieben Sie die Verschlusskappe über die
Hülle, bis diese spürbar einrastet und bündig am Griff der
Inspektionskamera anliegt.
Zum Entnehmen der Batterien drücken Sie die Entriege-
lungstasten 18 der Verschlusskappe 27 und ziehen die Ver-
schlusskappe ab. Ziehen Sie die innen liegende Hülle 26 aus
dem Schacht 28 heraus.
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie
nur Batterien eines Herstellers und mit gleicher Kapazität.
 Nehmen Sie die Batterien aus der Inspektionskamera,
wenn Sie sie längere Zeit nicht benutzen. Die Batterien
können bei längerer Lagerung korrodieren und sich selbst
entladen.
Betrieb mit Akku (3 601 B41 2..) (siehe Bild B)
 Benutzen Sie nur die in den technischen Daten aufge-
führten Ladegeräte. Nur diese Ladegeräte sind auf den
bei Ihrer Inspektionskamera verwendbaren Li-Ionen-Akku
abgestimmt.
1 609 92A 3Z0 | (7.11.17)
GIC 120 C
320 x 240
2)
h 2 /6
kg 0,64
mm 217 x 90 x 49
°C 0...+45
°C –10...+50
°C –20...+50
°C –20...+60
GBA 12V...
GBA 10,8V...
GAL 12.. CV
AL 11.. CV
Hinweis: Der Gebrauch von nicht für Ihre Inspektionskamera
geeigneten Akkus kann zu Fehlfunktionen oder zur Beschädi-
gung der Inspektionskamera führen.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-
ten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Zum Einsetzen des geladenen Akkus 17 schieben Sie diesen
in den Schacht 28, bis er spürbar einrastet und bündig am
Griff der Inspektionskamera anliegt.
Zum Entnehmen des Akkus 17 drücken Sie die Entriege-
lungstasten 18 und ziehen den Akku aus dem Schacht 28.
Wenden Sie dabei keine Gewalt an.
Betrieb mit Batterieadapter (nicht herausnehmbar)
(3 601 B41 270) (siehe Bild C)
Zum Öffnen des Batteriefachdeckels 29 drücken Sie die Ent-
riegelungstasten 18 und nehmen den Batteriefachdeckel ab.
Achten Sie beim Einsetzen der Batterien auf die richtige Polung.
Setzen Sie den Batteriefachdeckel 29 wieder auf und lassen
Sie ihn spürbar einrasten.
Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie
nur Batterien eines Herstellers und mit gleicher Kapazität.
 Nehmen Sie die Batterien aus der Inspektionskamera,
wenn Sie sie längere Zeit nicht benutzen. Die Batterien
können bei längerer Lagerung korrodieren und sich selbst
entladen.
Akku/Batterie-Ladezustand
Bei niedrigem Ladezustand des Akkus/der Batterien erscheint
erstmals das Symbol im Display. Wenn das Symbol leer ist,
müssen Sie den Akku/die Batterien auswechseln bzw. den
Akku aufladen, Inspektionen sind nicht mehr möglich.
GIC 120 C
320 x 240
3) 2)
2
0,64
217 x 90 x 49
–
–10...+50
–20...+60
–20...+60
–
–
