Montageanweisung der Außenrollläden
im Anpassungssystem:
UNTERPUTZSYSTEM SP-E
UNTERPUTZSYSTEM SP-E mit MOSKITO
I AUSSENROLLLÄDEN IM UNTERPUTZSYSTEM SP-E
Montageschritte

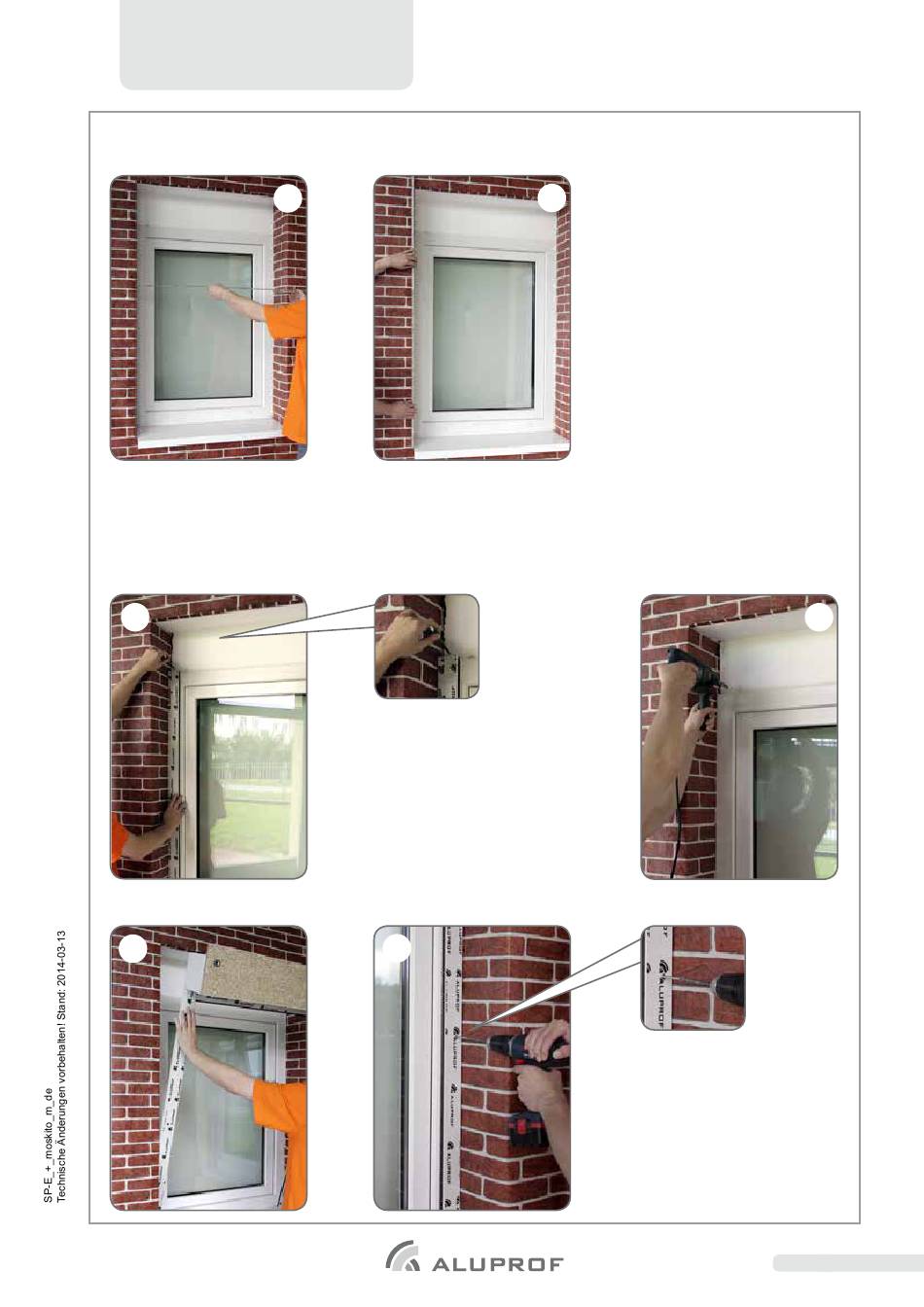

a) Die Abmessungen der Bauöffnung prüfen [11], [12].
11
b) Die Stelle für das Bohren der Öffnung für den Gurt oder die Handantriebsschnur kennzeichnen (ca. 17 mm oberhalb der
Führungsschienenkante) [13], nachfolgend die Öffnung durchbohren [14].
- für den Gurt - mit Bohrer Ø 20 ÷ 22 mm (in die vorbereitete Öffnung ist das Installationsrohr Ø 20 ÷ 22 mm zu bringen
und auf der Höhe der Mauer sowohl von innen als auch von außen abzuschneiden)
- für die Schnur - mit Bohrer Ø 10 ÷ 13 mm (in die vorbereitete Öffnung ist eine Feder - Seilführung - zu bringen) und
dessen Länge an die Mauerdicke anpassen.
Beim Elektroantrieb ist die Öffnung für die Antriebsleitung an der Stelle zu bohren, an der die Verlegung der
Elektroinstallation vorgesehen wurde.
13
c) Den Rollladen an den Boden anlegen [15], die Führungsschienen senkrecht aufstellen und mit Schrauben an den
Fensterrahmen zudrehen [16].
15
12
16
14
- 5 -
