2. Auspacken des Rollladens
Vor der Montage ist die Ware auszupacken und in qualitativer sowie quantitativer Hinsicht zu prüfen.

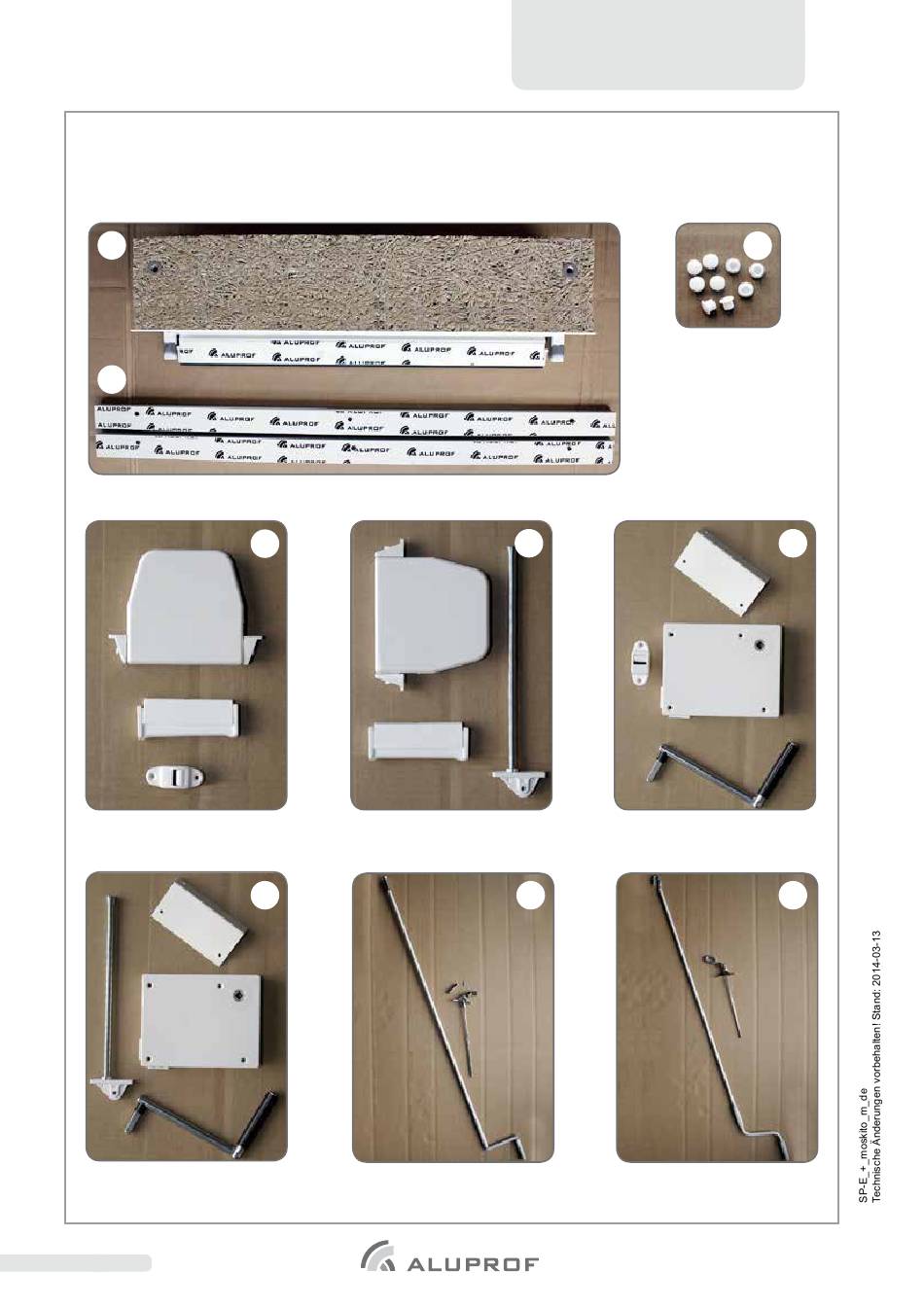

a) Rollladenkasten [2], Führungsschienen [3], Abdeckknöpfe zum Abdecken der Schrauben in den Führungsschienen [4].
2
3
b) Arten der verwendeten Handantriebe (Optionen):
5
Schwenkbarer Wickler für Gurt, Gurtfüh-
rung, Gurt-Aufzughilfe [5],
8
Kurbelwickler für Schnur, Winkelplatte für
die Montage des Kurbelwicklers,
Schnurführung, Kurbel [8].
- 4 -
6
Schwenkbarer Wickler für Schnur,
Schnurführung, Schnur-Aufzughilfe [6].
9
Kurbel, Kardangelenk 45° oder 90°
mit Kupplungstrichter [9].
Montageanweisung der Außenrollläden
im Anpassungssystem:
UNTERPUTZSYSTEM SP-E
UNTERPUTZSYSTEM SP-E mit MOSKITO
Kurbelwickler für Gurt, Winkelplatte für die
Montage des Kurbelwicklers, Gurtführung,
Kurbel [7].
Kurbel, Kardangelenk 45° oder 90°
mit Öse [10].
4
7
10
