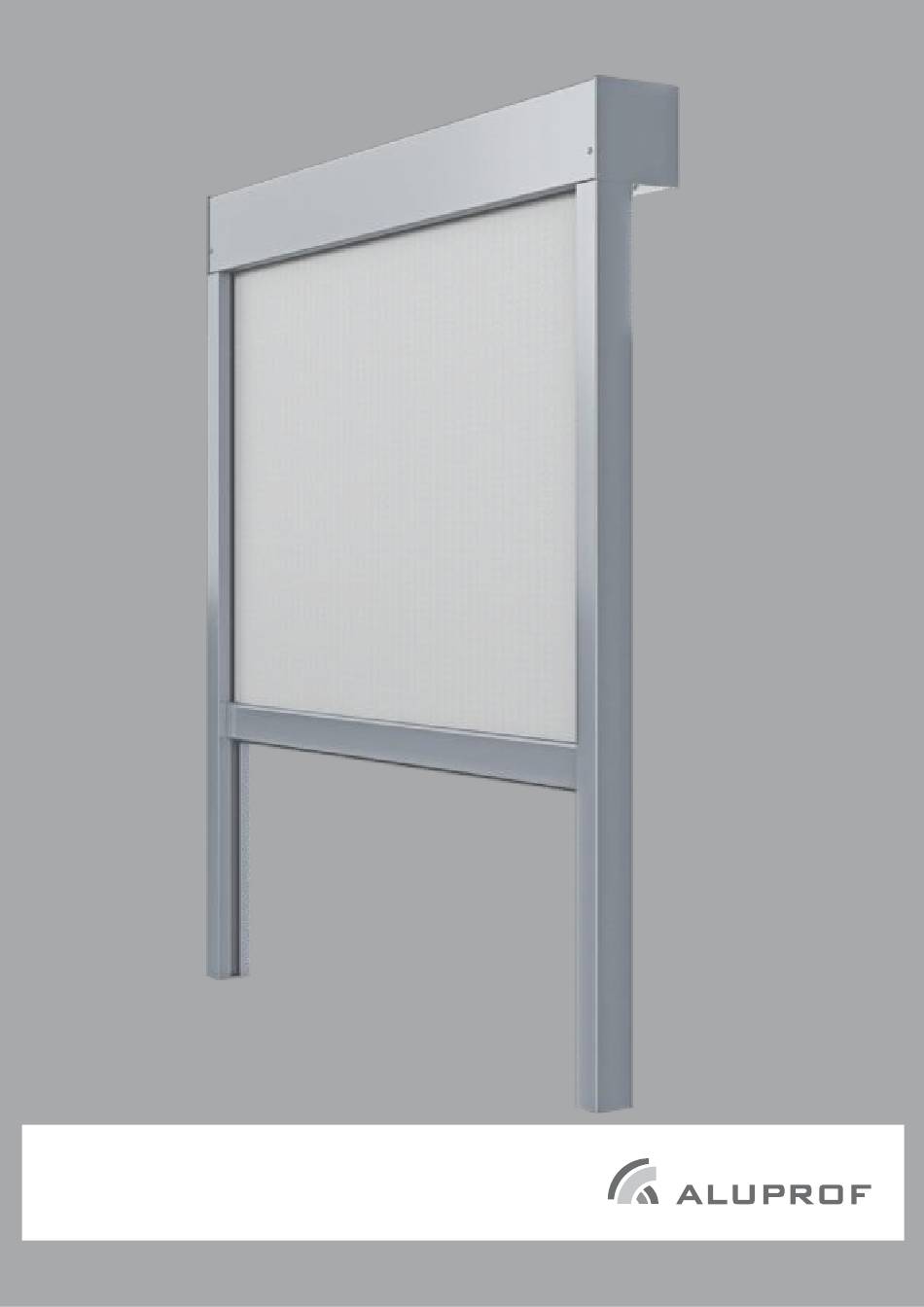

- Seite 1 Montageanleitung des Sonnenschutzsystem SRS SkyRoll ZIP im Vorbausystem...
- Seite 2 Informationsgesellschaft (Gesellschaft der EU.L 2001 Nr. 167, Seite 10 mit späteren Änderungen) geschützt. Das Herunterladen und die Reproduktion zur weiteren Verteilung eines Teils der Dokumentation oder der ganzen Dokumentation, ohne Zustimmung von Aluprof S.A. ist gesetzwidrig und wird strafrechtlich und zivilrechtlich verfolgt Technische Änderungen vorbehalten.
-
Seite 3: Inhaltsverzeichnis
SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM INHALTSVERZEICHNIS 1. MONTAGEWERKZEUGE ..................................4 2. BEVOR MAN MIT DER MONTAGE BEGINNT ............................5 2.1. LISTE DER KOMPONENTEN ................................. 5 2.1.1. SYSTEM SRS90 ..................................5 2.1.2. SYSTEM SRS90E .................................. 6 2.2. ABMESSUNG ....................................7 3. MONTAGESCHEMA IN DER NISCHE ..............................8 4. -
Seite 4: Montagewerkzeuge
SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM 1. MONTAGEWERKZEUGE Technische Änderungen vorbehalten. Stand 2020.11.13... -
Seite 5: Bevor Man Mit Der Montage Beginnt
SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM 2. BEVOR MAN MIT DER MONTAGE BEGINNT 2.1. Liste der Komponenten 2.1.1. System SRS90 Vor der Montage ist die Ware auszupacken und in qualitativer sowie quantitativer Hinsicht zu prüfen Katalogcode Name des Teils SRS90/85 SRS90/100 SRS90/120 Zussammen gesezter Screen-Kasten Revisionskalppe SRS90/D/85 SRS90/D/100... -
Seite 6: System Srs90E
SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM 2.1.2. System SRS90E Katalogcode Name des Teils SRS90E/85 SRS90E/100 SRS90E/120 Zussammen gesezter Screen-Kasten Revisionskalppe SRS90E/D/85 SRS90E/D/100 SRS90E/D/120 Führungsschiene mit Teilung - Vorderteil PP SRS/P Komplettes Rohr Führungsschiene - Rückteil PP SRS/35/T Komplettes Gewebe Kunststoffstöpsel für Führungsschienen ZPP SRS/35 Verzinkte Schraube 2,9 x 13 mm WKR/Zn/S/2,9x13 Abdeckkappe PVC mit Unterlegscheibe + Verzinkte Schraube 3,9 x 9,5 mm... -
Seite 7: Abmessung
SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM 2.2. Abmessung Kennzeichnung: S - BREITE DER NISCHE M - HÖHE DER NISCHE Überprüfung der Übereinstimmung der Abmessungen der Montagestelle des Screens Technische Änderungen vorbehalten. Stand 2020.11.13... -
Seite 8: Montageschema In Der Nische
SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM 3. MONTAGESCHEMA IN DER NISCHE a) Den Kasten auf die Führungschiene aufsetzen und die Stöpsel an die Führungschienen anschrauben. Bei Montage des Screeens in der Nische ist die Verwendung der Stöpsel optional b) Die Führungschienen positionieren und die Rechtwinkligkeit überprüfen. Technische Änderungen vorbehalten. - Seite 9 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM c) Die Öffnungen markieren und bohren d) Den Kasten und die Führungschiene anschrauben Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 10 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM Beim einschieben des Rohrs, den Dämfer maximall zussammen drücken. Den Dämfer mit einem Popnieten blockieren. Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 11 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM e) Das Gewebe im Rohr einklicken f ) Die Endpositionen einstellen Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 12 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM g) Den Kasten Schließen h) Zip-Spanner einlegen Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 13 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM i) Das Vorderteil der Führungschiene anschrauben j) Die Stöpsel aufsetzen und die Funktion überprüfen Technische Änderungen vorbehalten. Stand 2020.11.13...
-
Seite 14: Montageschema Auf Der Wand
SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM 4. MONTAGESCHEMA AUF DER WAND a) Den Kasten auf die Führungschiene aufsetzen und die Stöpsel an die Führungschienen anschrauben. b) Die Führungschienen positionieren und die Rechtwinkligkeit überprüfen. Technische Änderungen vorbehalten. Stand 2020.11.13... - Seite 15 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM c) Die Öffnungen markieren und bohren d) Den Kasten und die Führungschiene anschrauben Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 16 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM Beim einschieben des Rohrs, den Dämfer maximall zussammen drücken. Den Dämfer mit einem Popnieten blockieren. Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 17 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM e) Das Gewebe im Rohr einklicken f ) Die Endpositionen einstellen Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 18 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM g) Den Kasten Schließen h) Zip-Spanner einlegen Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 19 SCREEN-MONTAGEANLEITUNG IM VORBAUSYSTEM i) Das Vorderteil der Führungschiene anschrauben j) Die Stöpsel aufsetzen und die Funktion überprüfen Technische Änderungen vorbehalten. Stand 2020.11.13...
- Seite 20 Tel. +48 33 81 95 300, Fax +48 33 82 20 512 Werk in Opole; ul. Gosławicka 3, 45-446 Opole, Polen, SkyRoll_ZIP_SRS90_SRS90E_m Tel. +48 77 40 00 000, Fax +48 77 40 00 006 Technische Änderungen vorbehalten. e–mail: aluprof@aluprof.eu Stand 2020.11.13 Technische Änderungen vorbehalten. Stand 2020.11.13...
