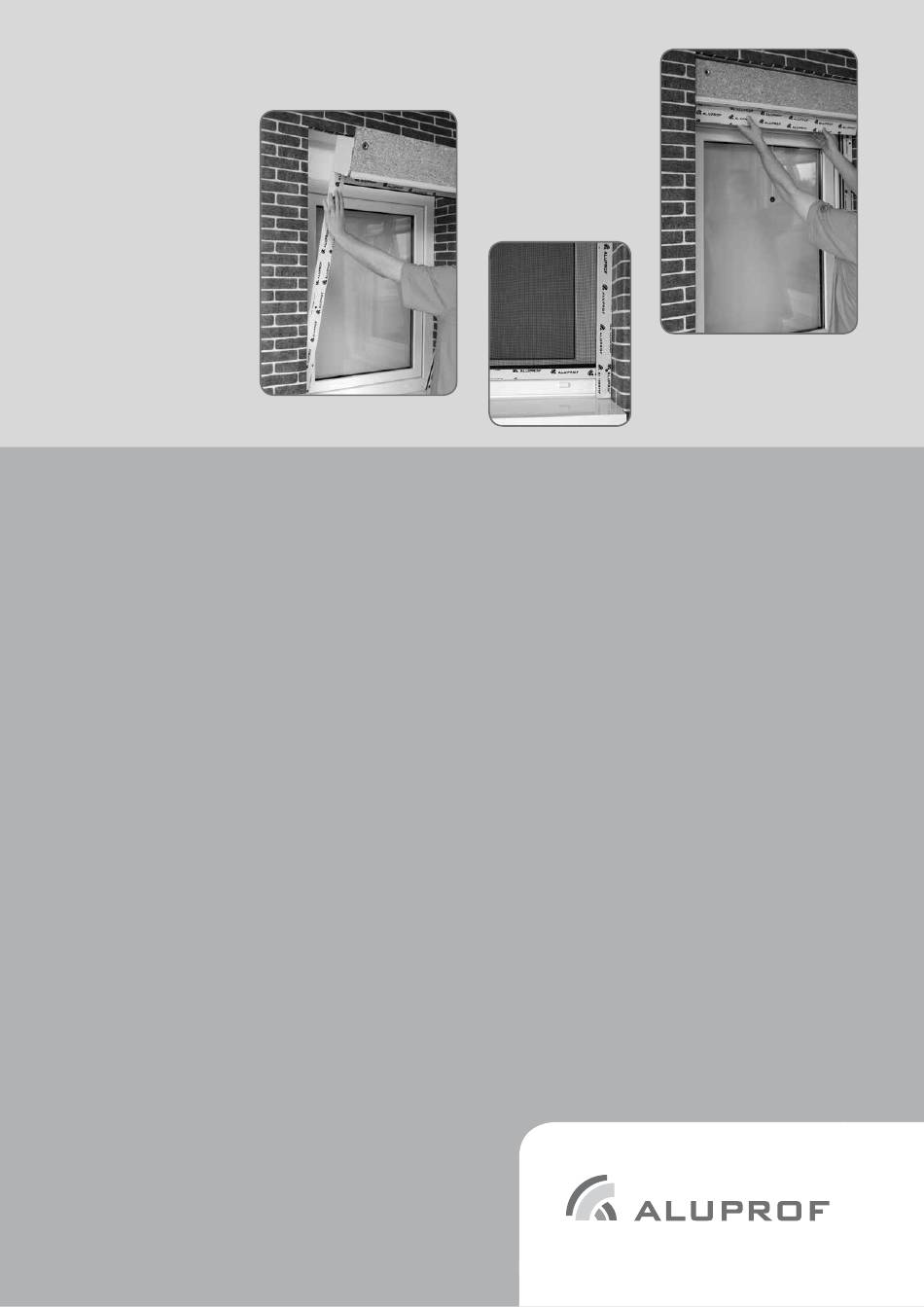

- Seite 1 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO - 1 -...
- Seite 2 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO - 2 -...
- Seite 3 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO Allgemeine Empfehlungen Die Montage sollte nur von Fachpersonal durchgeführt werden, gemäß mit den Arbeitsschutz- und Hygienevorschriften, was besonders betrifft den Arbeitsschutz mit elektrischem Werkzeug und die Arbeit in gefährlicher Höhe. Für die Montage sollte man verwenden: a) Wenn der Rollladen an einem Betonsturz oder eine Ziegelstein montiert wird - verwenden Sie bitte den Dübel Ø...
- Seite 4 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO 2. Rollladen auspacken. Überprüfen Sie den gelieferten Rollladen, ob alle Teile geliefert wurden und ob die unbeschädigt sind. a) Kasten [2], Führungsschiene [3], Führungsschienenabdeckung[4]. b) Verwendete Handantriebe (Optionen): Wickler für Gurt, Gürtelführung, Gurtauf- Wickler für Schnur, Schnurführung, Schnur-...
- Seite 5 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO I ROLLLADEN IN UNTERPUTZSYSTEM SP Reihenfolge der Montage a) Maßesüberprüfung der Öffnung [11], [12]. b) Bitte die Stelle anzeichnen, wo die Öffnung für die Schnur/Gurt des manuellen Antriebes sein soll. Das ist ungefähr 17 mm über der Führungsschienenkante [13]. Danach bitte die Öffnung bohren [14].
- Seite 6 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO d) Die Schrauben abschrauben [17,18], und das Revisionsdeckel öffnen [19]. e) Lassen Sie den Panzer ganz nach unten. Führen Sie den Gurt (Schnur) in den Innenraum [21]. Bei einen Rollladen mit elektrischem Antrieb müssen die Endpositionsbegrenzer eingestellt werden (mit einem Montagekabel).
- Seite 7 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO g) Nehmen Sie die Splinte raus [24], und heben Sie bitte den Deckel ab. Den Wickler aufmachen[25]. Schrauben Sie bitte den Wickler mit Bügel zum Fensterrahmen [26]. Befestigen Sie bitte die Schnur (Gurt) an den Hacken, wobei gleichzeitig halten Sie bitte das Federgehäuse fest.
- Seite 8 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO k) Bitte nehmen Sie die Schutzfolie von den Kasten [33], Führungsschienen [34] und anderen Elementen ab. Die Löcher in Führungsschienen verschließen [35]. Bitte eine Schulung von Rollladenbedienung durchführen. m) Geben Sie bitte dem Benutzer die Bedienungs- und Wartungsanleitung, und die Garantie.
- Seite 9 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO II ROLLLADEN IM UNTERPUTZSYSTEM SP MIT MOSKITONETZ Reihenfolge der Montage a) Maßesüberprüfung der Öffnung [36], [37]. b) Bitte die Stelle anzeichnen, wo die Öffnung für die Schnur/Gurt des manuellen Antriebes sein soll.
- Seite 10 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO d) Die Schrauben abschrauben [42,43], und die Revisionsklappe öffnen [44]. e) Lassen Sie den Panzer ganz nach unten. Führen Sie den Gurt (Schnur) in den Innenraum [45]. Bei einen Rollladen mit elektrischem Antrieb müssen die Endpositionsbegrenzer eingestellt werden (mit einem Montagekabel).
- Seite 11 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO g) Nehmen Sie die Splinte raus [49], und heben Sie bitte den Deckel ab. Den Wickler aufmachen [50]. Schrauben Sie bitte den Wickler mit Bügel zum Fensterrahmen [51]. Befestigen Sie bitte die Schnur (Gurt) an den Hacken, wobei gleichzeitig halten Sie bitte das Federgehäuse fest.
- Seite 12 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO k) Das Moskitonetz zu solcher Position schließen, dass eine Dichtung durch eine Bürste zwischen den Endstab und dem Fensterrahmen entsteht [58]. Danach (an die andere Fensterseite) bitte die Endstabposition markieren [59]. Bitte stehlen Sie in die richtige Position die Sperre des Moskitonetzes (in beiden Führungsschienen) und schrauben Sie die Schrauben...
- Seite 13 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO - 13 -...
- Seite 14 Montageanleitung UNTERPUTZSYSTEM SP und UNTERPUTZSYSTEM SP mit MOSKITO Zentrale; Werk in Bielsko-Biała ul. Warszawska 153, 43-300 Bielsko Biała, Polska tel. +48 33 81 95 300, fax +48 33 82 20 512 Werk in Opole ul Gosławicka 3, 45-446 Opole, Polska tel.
