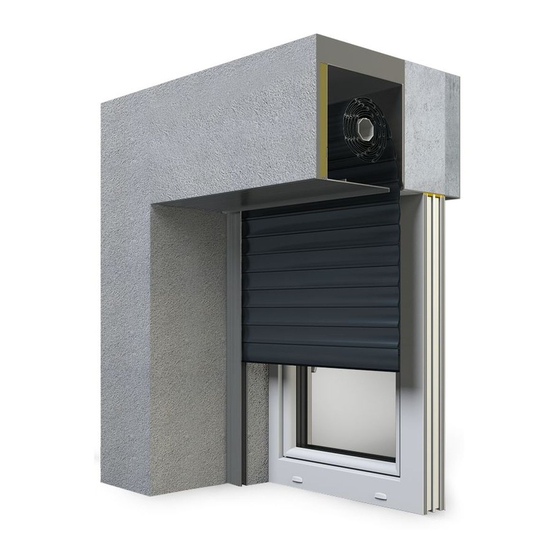

- Seite 1 Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO - 1 -...
- Seite 2 Schutzrechte (Gesetzblatt vom 2006Nr. 90, Position 631, mit späteren Änderungen) geschützt. Das Herunterladen und die Reproduktion zur weiteren Verteilung aller oder eines Teils der Dokumentation, ohne die Zustimmung von Aluprof S.A. wird strafrechtlich und zivilrechtlich verfolgt. - 2 -...
-
Seite 3: Allgemeine Empfehlungen
Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO Allgemeine Empfehlungen Die Montage des Rollladens kann ausschließlich von einem geschulten Montageteam durchgeführt werden. Es sind die geltenden Arbeitsschutz- und Arbeitshygienevorschriften zu befolgen, vor allem diese, die die Arbeitssicherheit in Bezug auf Elektrogeräte und Arbeit in Höhen festlegen. - Seite 4 Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO 2. Auspacken des Rollladens Vor der Montage ist die Ware auszupacken und in qualitativer sowie quantitativer Hinsicht zu prüfen. a) Rollladenkasten [2], Führungsschienen [3], Abdeckknöpfe zum Abdecken der Schrauben in den Führungsschienen [4].
- Seite 5 Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO I AUSSENROLLLÄDEN IM UNTERPUTZSYSTEM SP-E Montageschritte a) Die Abmessungen der Bauöffnung prüfen [11], [12]. b) Die Stelle für das Bohren der Öffnung für den Gurt oder die Handantriebsschnur kennzeichnen (ca. 17 mm oberhalb der Führungsschienenkante) [13], nachfolgend die Öffnung durchbohren [14].
- Seite 6 Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO d) Die Schrauben abschrauben [17], [18] und die Revisionsklappe [19] öffnen. e) Den Rollladenpanzer bis zum Fensterbrett herunterfallen lassen. Den Gurt, (die Schnur) durch die Öffnung in den Innenraum ziehen [20].
- Seite 7 Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO g) Die Verbinder [24] herausnehmen und mit Schraubenzieher eine Seite des Gehäuses abheben - den Einlasswickler öffnen [25]. Den Einlasswickler an den Fensterrahmen mithilfe von Schrauben zudrehen [26]. Die Schnur an den Haken anhaken, umdrehen und die Sperrung freilassen [27].
- Seite 8 Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO k) Nach der Putzbearbeitung ist die Schutzfolie vom Kasten [33] und den Führungsschienen [34] sowie anderen Elementen abzunehmen. Die Öffnungen in den Führungsschienen verblenden [35]. Den Benutzer im Zusammenhang mit der Funktionsweise des Rollladens schulen.
- Seite 9 Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO II AUSSENROLLLÄDEN IM UNTERPUTZSYSTEM SP-E MIT MOSKITO Montageschritt. a) Die Abmessungen der Bauöffnung prüfen [36], [37]. b) Die Stelle für das Bohren der Öffnung für den Gurt oder die Handantriebsschnur kennzeichnen (ca. 17 mm oberhalb der Führungsschienenkante) [38], nachfolgend die Öffnung durchbohren [39].
- Seite 10 Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO d) Die Schrauben abschrauben [42], [43] und die Revisionsklappe [44] öffnen. e) Den Rollladenpanzer bis zum Fensterbrett herunterfallen lassen. Den Gurt, (die Schnur) durch die Öffnung in den Innenraum ziehen [45].
- Seite 11 Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO g) Die Verbinder [49] herausnehmen und mit Schraubenzieher eine Seite des Gehäuses abheben - den Einlasswickler öffnen [50]. Den Einlasswickler an den Fensterrahmen mithilfe von Schrauben zudrehen [51]. Die Schnur an den Haken anhaken, indem das Federgehäuse festgehalten wird, umdrehen und die Sperrung freilassen [52].
- Seite 12 Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO k) Den Moskitobehang in solch einer Stellung schließen, damit eine Abdichtung zwischen dem Endstab und dem Fensterrahmen durch eine Bürstendichtung (seitlich) gewonnen [58] wird. Nachfolgend (auf der Gegenseite des Fensters) die Lage des Moskito-Endstabs kennzeichnen [59].
- Seite 13 Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO - 13 -...
- Seite 14 Montageanweisung der Außenrollläden im Anpassungssystem: UNTERPUTZSYSTEM SP-E UNTERPUTZSYSTEM SP-E mit MOSKITO Zentrale; Werk in Bielsko-Biała ul. Warszawska 153, 43-300 Bielsko Biała, Polska tel. +48 33 81 95 300, fax +48 33 82 20 512 Werk in Opole ul Gosławicka 3, 45-446 Opole, Polska tel.
